【產品介紹】ADM4383 3.3V低功耗RS-485/RS-422收發器
產品介紹
ADM3483/ADM3485/ADM3488/ADM3490/ADM3491均為低功耗、差分線路收發器,採用3.3 V單電源供電。 這些元件具有低功耗特性和關斷模式,非常適合對功耗敏感的設計應用。

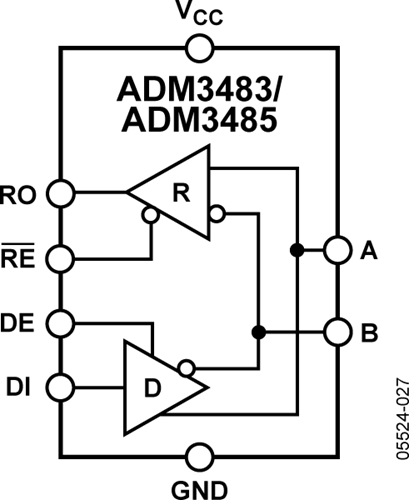

ADM3488/ADM3490/ADM3491適用於全雙工通信,而ADM3483/ADM3485則適用於半雙工通信。
ADM3483/ADM3488採用Slew Rate壓擺率限制驅動器,電磁輻射干擾(EMI)極低,並且可減少端接不當的電纜所引起的反射,實現數據速率最高達250 kbps的無誤差數據傳輸。
ADM3485/ADM3490/ADM3491的傳輸速率最高可達10 Mbps。 接收器輸入阻抗為12 kΩ,允許多達32個收發器連接至匯流排。 熱關斷電路可防止匯流排搶用或輸出短路導致過大功耗。 故障條件下,如果檢測到內部驅動器電路的溫度顯著升高,熱關斷電路將強制驅動器輸出進入高阻抗狀態。 如果輸入未連接(Floating),所具有的故障安全功能將使輸出保持邏輯高電平狀態。

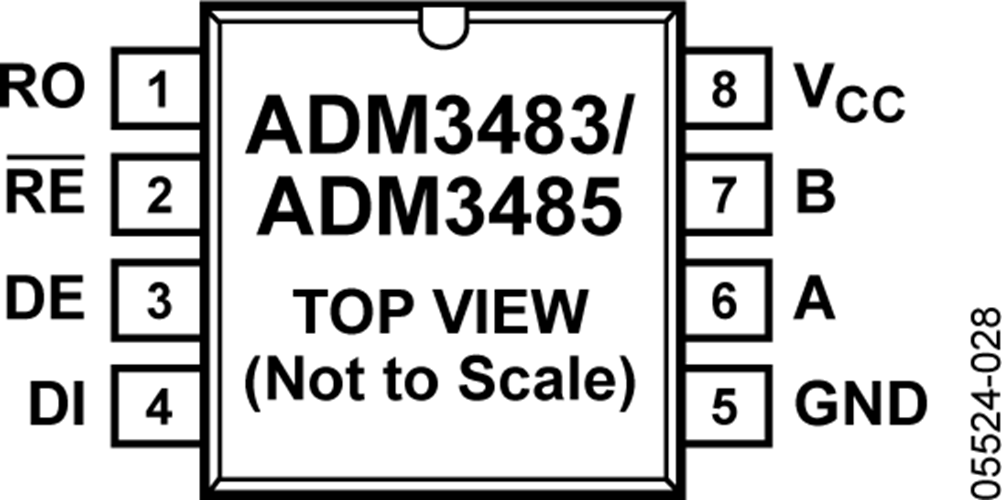

這些元件符合商用和工業溫度的指定溫度範圍。 ADM3483/ADM3485/ADM3488/ADM3490提供8引腳SOIC_N封裝,ADM3491則提供14引腳SOIC_N封裝。
應用
- 低功耗RS-485/RS-422應用
- 電信
- 工業製程控制
- HVAC暖通空調
優勢和特點
- 採用3.3 V電源供電
- 與5 V邏輯相容
- 在全共模範圍內符合EIA RS-485/RS-422標準
- 數據速率選項:250 kbps
- 半雙工和全雙工選項
- Slew rate降低以實現低EMI
- 關斷模式電源電流:2nA
- 一條匯流排上最多連接32個收發器
- 匯流排共模範圍:-7V至+12V
- 額定溫度範圍:-40°C至+85°C
- 提供8引腳SOIC封裝
開發套件
EVAL-RS485HDEBZ

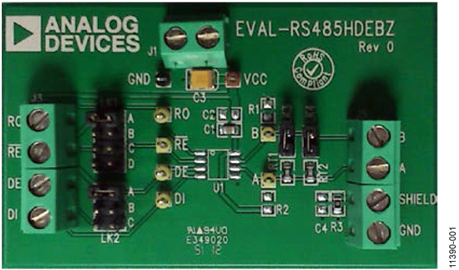

The EVAL-RS485HDEBZ allows quick and easy evaluation of half-duplex RS-485 transceivers with standard 8-lead SOIC footprints. The evaluation board allows interfacing via screw terminal block to digital I/O for driver input (DI), receiver output (RO), driver enable (DE) and receiver output (RO). Bus signals A and B (half-duplex bus) can be connected to a bus screw terminal block. One or two termination resistors can be connected to A and B via jumper settings, in order to evaluation the half-duplex RS-485 driver and receiver. Footprints are provided for pull-up and pull-down (biasing resistors) on the bus.
Devices for evaluation on the board must be ordered separately.
