【產品介紹】ADuM4223隔離式半橋驅動器
產品介紹

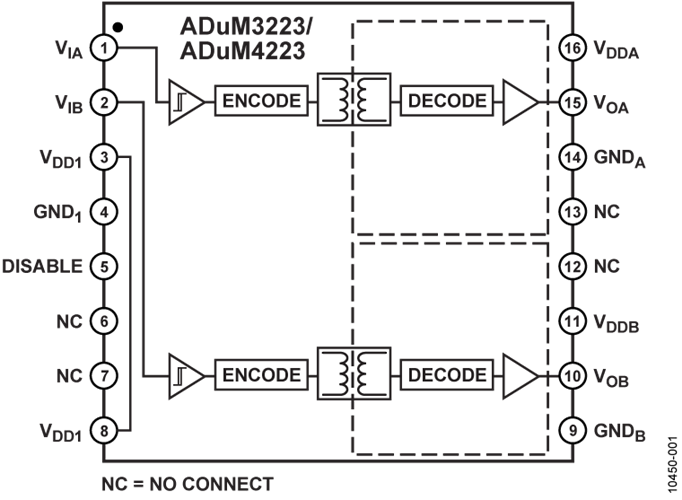

ADuM3223/ADuM4223是4 A隔離式半橋閘極驅動器,採用ADI公司的iCoupler®技術,提供獨立且隔離的高端和低端輸出。是專為改善設備效能及符合安全要求應用所設計,應用範圍包括切換電源供應器、太陽能變頻器,及馬達控制系統,ADuM3223/ADuM4223可讓產品設計者在非常寬廣的正或負切換電壓範圍內,可靠地控制IGBT/MOSFET配置的開關特性。
ADuM3223能夠提供3kV rms隔離,採用窄體16引腳SOIC封裝,ADuM4223則提供5kV rms強化隔離功能,採用寬體16引腳SOIC封裝。這些隔離器件將高速CMOS與單芯片變壓器技術融為一體,具有優於脈衝變壓器和閘極驅動器組合等替代器件的出色性能特徵。
ADuM3223/ADuM4223隔離器均提供兩個獨立的隔離通道。這些元件可在3.0 V至5.5 V電源電壓工作,並相容於低壓系統。與採用高壓電平轉換方法的柵極驅動器相比,ADuM3223/ADuM4223的輸入與各輸出之間具有真電流隔離優勢。相對於輸入,各路輸出的持續工作電壓最高可達537VPEAK,因而支持低端切換至負電壓。高端與低端之間的差分電壓最高可達800 VPEAK。
應用
- 開關電源
- 隔離式IGBT / MOSFET閘極驅動器
- 工業變頻器
- 車輛
優勢和特點
- 尖峰輸出電流:4 A
- 工作電壓
- 高側或低側相對於輸入:537 VPEAK
- 高側/低側差分:800 VPEAK
- 高頻操作:最高1 MHz
- 3.3 V至5 V CMOS輸入邏輯
- 4.5 V至18 V輸出驅動
- UVLO:2.5 V VDD1
- ADuM3223A/ADuM4223A UVLO:4.1 V V DD2
- ADuM3223B/ADuM4223B UVLO:7.0 V V DD2
- ADuM3223C/ADuM4223C UVLO:11.0 V V DD2
- 精確定時特性
- 最大隔離器和驅動器傳播延遲:54 ns
- 最大通道間匹配:5 ns
- CMOS輸入邏輯位準
- 高共模瞬態抗擾性:大於25 kV/μs
- 強化系統級ESD保護性能,符合IEC 61000-4-x標準
- 高接點溫度運作最高可達125°C
- 過熱關機保護
- 預設低輸出
- 安全和法規認證
- ADuM4223 16引腳寬體SOIC封裝
- UL認證(UL 1577):1分鐘5000 V rms,SOIC長封裝
- CSA元件驗收通知5A
- VDE合格證書
- DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
- VIORM = 849 V峰值
- 通過汽車應用認證
開發套件

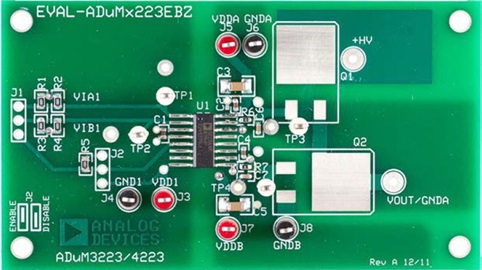

EVAL-ADuM3223-ADuM4223
Features & Benefits
- 4 A peak output current
- High frequency operation: 1 MHz maximum
- CMOS input logic levels
- 4.5 V to 18 V output drive
- Supports TO-263 or TO-252 IGBT/MOSFETs
- Bootstrap option
ISOLATED INVERTER PLATFORM
The Isolated Inverter Platform is a rapid development system for hardware and/or software development in three-phase inverter applications, with a particular focus on motor control. Flexible evaluation of ADI isolation technology in a highly configurable system-oriented platform is enabled with multiple test-points, and connectivity options. An easy-plug connector allows controller connection to an ADSP-CM408 processor evaluation board, while additional 0.1” headers enable alternative connectivity to other processor or FPGA platforms. The benefits of ADI isolated sigma-delta converters for voltage and current measurement, isolated gate drivers, and power controllers can be explored in a full system application at dc bus levels up to 800V. There are 2 models available, isolated inverter platform, and isolated inverter platform with full featured IGBT drivers.
