【產品介紹】LT8301 微功耗非光學隔離返馳轉換器

產品介紹

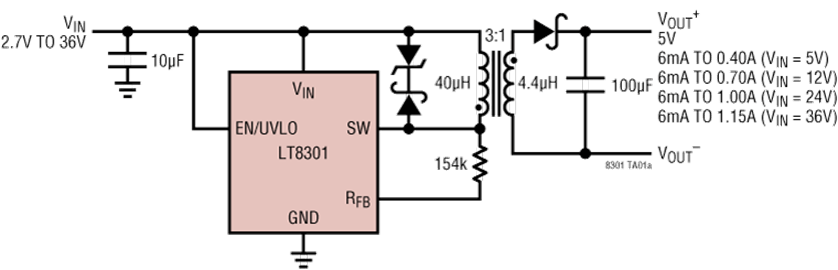

LT®8301 是一款微功率隔離式返馳轉換器。可直接從初級側返馳波形取樣隔離輸出電壓，該器件無需第三繞組或光隔離器即可進行調節穩壓。輸出電壓由單一的外部電阻器設定。內建補償和軟啟動，可進一步減少外部元件數量。支援邊界模式操作，可作為小型的磁性解決方案，提供優異的負載調節功能。低漣波叢發模式可在輕負載下實現高效率，同時將輸出電壓漣波降至最低。

LT8301將一個 1.2A、65V DMOS 電源開關與所有高壓電路和控制邏輯電路集成在一個 5 引腳 ThinSOT^™ 封裝中。LT8301 可在 2.7V 至 42V 的輸入電壓範圍內工作，並能提供高達 6W 的隔離輸出功率。高集成度及邊界和低漣波叢發模式的運用，為隔離式供電提供一款使用簡單、元件數量少、高效率的應用解決方案。

應用

汽車、工業、醫療用隔離式電源供應器
輔助/家用隔離式電源供應器

優勢特點

符合適用於汽車應用的 AEC-Q100 標準
2.7V至42V輸入電壓範圍
1.2A、65V 內部 DMOS 電源開關
低靜態電流：
- 休眠模式下為 100μA
- 工作模式下為 350μA
高負載時的邊界模式操作
低負載時的低漣波叢發模式^®操作
最小負載小於完整輸出的 0.5% （典型值）
V_OUT 設置，帶單個外部電阻器
無需變壓器第三繞組或光隔離器進行穩壓
精確的EN/UVLO閾值和遲滯
內部補償和軟啟動
輸出短路保護

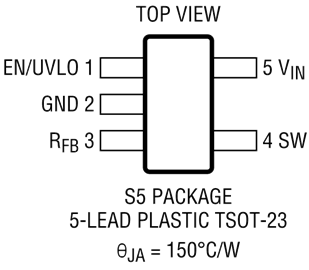

5 引腳 TSOT-23 封裝

Evaluation Kits

DC2737A

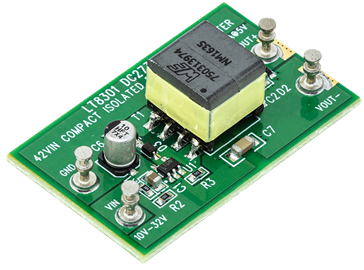

Demonstration circuit 2737A is an isolated flyback converter featuring the LT8301. The demo circuit outputs 5V from input 10V to 32V, with a nominal 24V. The output current capability increases with the input voltage. The standby input current of the demo circuit is less than 950μA (typical) at V_IN = 24V.

DC2138B

Demonstration circuit 2138B is an isolated flyback converter featuring the LT8301. This demo circuit outputs 5V from a 10V to 32V input, with a nominal of 24V. The output current capability increases with the input voltage. The standby input current of the demo circuit is less than 950μA (typical) at V_IN = 24V.
