【產品介紹】LT8355-1 支援擴充調光雙通道LED控制器

產品介紹

LT8355-1乃一款雙通道DC/DC控制器，被設計用來驅動兩組高電流LED。採用固定頻率之電流模式架構，可在寬廣的電源和輸出電壓範圍內保持穩定運作。電壓反饋引腳充當多個LED保護功能的輸入，使得變流器可以作為恆壓源運行。

LT8355-1 在負載的高側或低側感測輸出電流。 CTRL2和IADJ2輸入乘積為通道2提供輸出電流的類比程式設計。通道1輸出電流透過CTRL1輸入進行程式設計。 PWM 輸入和 PWMTG 高側 PMOS 驅動器提供以時間為基礎的精準 LED 調光能力。當由外部數位訊號驅動時，PWM 輸入在 100Hz 時提供高達 20,000:1 的 LED 調光比。當由恆定電壓驅動時，PWM 輸入從 128 個內部生成的精準指數間隔的調光比率（ 0.78% 到 100%）選擇。

• 高電壓LED應用
• 汽車頭燈及行車燈
• 精準電流限制電壓穩壓器

優勢和特點

• 兩個獨立高電壓LED驅動器控制器通道
• 128:1內部指數PWM調光
• 雙腳位乘積類比調光 (CH2)
• 展頻調頻
• 20,000:1外部PWM調光 (100 Hz)
• 軌對軌LED電流感測：0V至120V
• LED電流調節：±2%
• 輸出電壓調節：±2%
• LED短路/斷路保護與指示
• 寬廣的輸入電壓範圍：5V至60V
• 適用於PWM和輸出斷開功能的PMOS交換晶片驅動器
• 獨立通道調光
• 恆定電壓和恆定電流調節
• 可調整切換頻率：100 kHz至2 MHz
• 各通道獨立的開路/短路LED故障指示
• 含遲滯可程式V_IN UVLO
• 作業溫度範圍：-40°C至+125°C

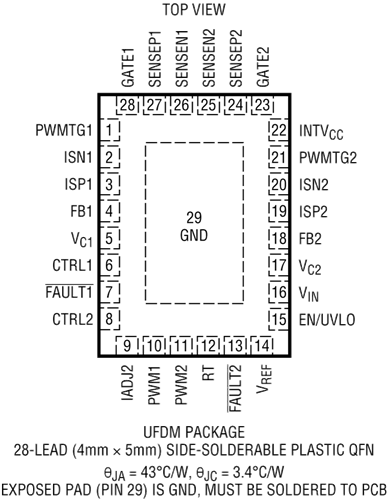

• 可側面焊接的4.0 mm × 5.0 mm QFN-28封裝
• 符合汽車應用AEC-Q100標準

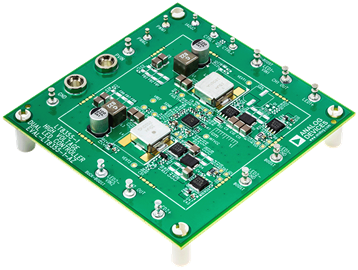

開發套件
