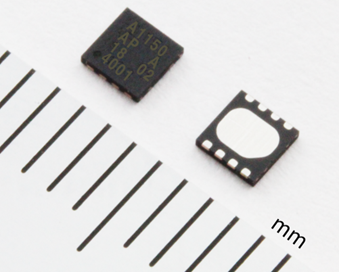

NA1150 是一款音訊開關驅動器IC,可作為PWM 輸入音訊放大器使用,用於從MCU輸出語音和音效的音訊播放系統。該IC與CRI Middleware Co., Ltd.(以下簡稱「CRI」)的音訊中間件「CRI D-Amp Driver®」結合,實現了高品質的音訊播放。
近年來,隨著MCU處理速度的提高,使用軟體(音訊中間件)就可從MCU輸出PWM 調變的語音和音效。與使用硬體(DAC或語音合成LSI)的系統相比,因為具有節省實裝面積、減少開發工時和減少零件數量的優點,因此越來越多的客戶正在採用這種使用音訊中間件的系統。
NA1150這款音訊放大器,只需將其與裝有音訊中間件的MCU連接,即可實現構成簡單且高品質的語音和音效的播放。
NA1150內建有需要音頻警報的系統所要求的負載診斷功能。負載診斷功能是監控系統的運作狀況和效能並及早發現異常或超負載跡象的功能。 NA1150可以偵測揚聲器連接線束的斷線或短路,以及自身電源短路和接地短路,並通知給MCU。
NA1150音訊放大器備有負載診斷功能,使系統設計變得靈活,對於將來擴展性設計也會變得容易。為系統設計的客戶提供更穩定、高效、可靠的系統運作維護。

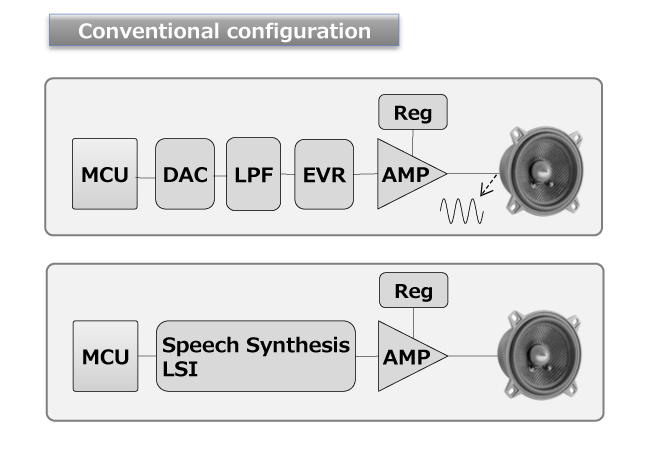

到目前為止,如果想要輸出語音或音效,則需要由MCU和DAC、LPF、電子音量控制器(EVR) 、擴大機構成,或由MCU和語音合成IC (Speech Synthesis LSI) 、擴大機構成。 (參考下圖Conventional configuration參考)

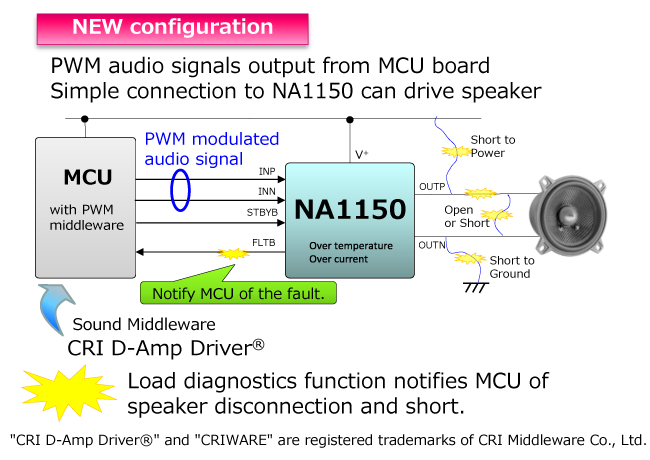

配備音訊中間件的MCU和NA1150 的組合實現了MCU僅和放大器構成的配置,無需DAC、LPF、EVR、語音合成LSI 等。 此外,由於從MCU直接輸入PWM 訊號,而不需要將其轉換回類比訊號,因此可以在音質不變差的情況下實現低噪音、高品質的音訊播放。 (參考下圖NEW configuration)
NA1150是整合了H橋電路且最適合音頻中間件「CRI D-Amp Driver®」 的IC。 透過組合使用,大幅減少零件數量和實裝面積,有助於系統小型化。
