【產品介紹】ADM3058E 5.7 kV rms訊號隔離型收發器
產品介紹

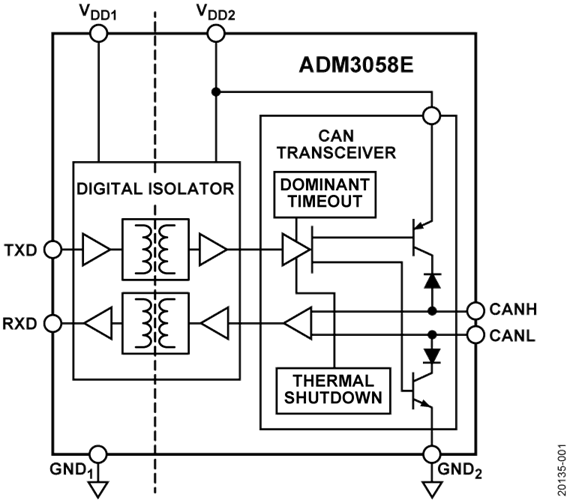

ADM3058E 是一款 5.7 kV rms 隔離式控制器區域網絡 (CAN) 物理層收發器,具有高性能的基本功能集。 ADM3058E 完全符合 CAN 彈性數據速率 (CAN FD) ISO 11898-2:2016 的要求,並且還能夠支援最高達 12 Mbps 的數據速率。
該套件利用 ADI 公司的 iCoupler® 技術將 2 通道隔離器和 CAN 收發器組合到單個小外形集成電路 (SOIC) 表面貼裝封裝中。 ADM3058E 是適用於 CAN 和 CAN FD 應用的完全隔離式解決方案。 ADM3058E 提供 CAN 控制器和物理層匯流排之間的隔離。針對 5.7 kV rms 耐受電壓、1500 V峰值工作電壓,可確保 ADM3058E 滿足應用隔離要求。
低迴路傳播延遲和 ±25 V 擴展共模範圍可支持在更長匯流排電纜上實現可靠通信。主導超時功能可防止故障情況下的匯流排鎖定,電流限制和熱關斷功能可防止輸出短路。 CAN 匯流排輸入和輸出引腳的保護電壓為 ±40 V,防止意外連接到 +24 V 匯流排電源。該套件完全適應 −40°C 至 +125°C 的工業級溫度範圍。
應用
- CANOpen、DeviceNet 和其它 CAN 匯流排實施
- 工業自動化
- 製程和樓房控制
- 運輸和基礎設施
優勢和特點
- 5.7 kV rms 訊號隔離型 CAN FD 收發器
- 依據0884-11 (VDE V 0884-11):2017-01規格,最高可達VIORM = 1500 V 峰值和直流工作電壓
- 1.7 V 至 5.5 V 電源和邏輯端電平
- 匯流排側 4.5 V 至 5.5 V 電源
- 符合 ISO 11898-2:2016 標準的 CAN FD
- 高達 12 Mbps 的數據速率,適用於 CAN FD
- 較低的最大環路傳播延遲:155 ns
- 擴展的共模範圍:± 25 V
- 匯流排故障保護(CANH、CANL):± 40 V
- 超越 EN 55022 B 級標準 6 dB
- 高共模瞬變抗擾度:50 kV/μs
- 工業級工作溫度範圍:−40°C 至 +125°C
- 安全和監管審批(申請中)
- UL:5700 V rms 持續 1 分鐘,符合 UL 1577 標準
- CSA 元件驗收 5.7 kV rms 時 5A
- IEC 60601 和 IEC 61010
- VDE 合規證書
開發套件
EVAL-ADM3058EEBZ

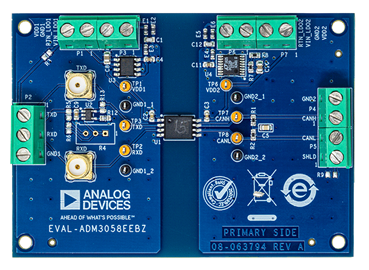

The EVAL-ADM3058EEBZ allows the user to evaluate the ADM3058E isolated signal and power transceiver for controller area network (CAN) or CAN with flexible data rate (CAN FD) networks. The EVAL-ADM3058EEBZ allows all of the input and output functions to work without the need for external components.
Based on the Analog Devices, Inc., iCoupler® technology, the ADM3058E integrates logic side on/off keying (OOK) signal isolation channels and a low loop delay, high data rate, CAN FD transceiver.

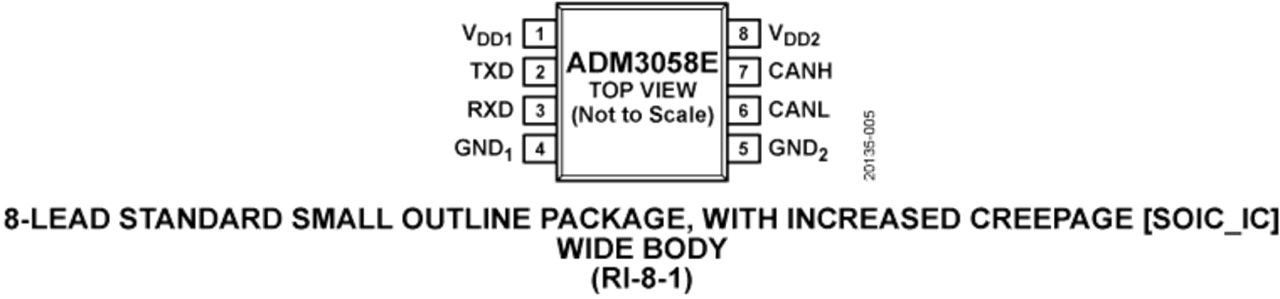

The EVAL-ADM3058EEBZ is populated with the 8-lead standard small outline package, with increased creepage (SOIC_IC) and >8 mm creepage.
Full specifications of the ADM3058E can be found in the ADM3058E data sheet, available from Analog Devices, which must be consulted in conjunction with this user guide when using the EVAL-ADM3058EEBZ.
