LTC®3109 是一款高度集成的DC/DC轉換器,非常適合採集來自TEG (熱電發生器) 和熱電堆等極低輸入電壓電源的剩餘功率。 其獨特、專有的自動極性拓撲結構使該器件可在輸入電壓低至 30mV 的情況下,以任一極性正常運作,提供簡單而有效的電源管理解決方案,以實現熱能採集。

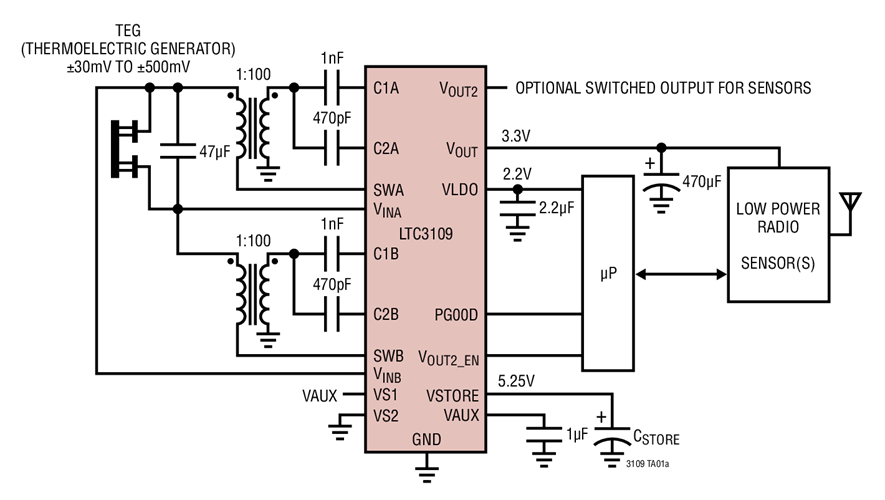

LTC3109 採用兩個緊湊的升壓變壓器和外部能量儲存元件,可提供一款面向無線檢測和數據採集應用的完整電源管理解決方案。 2.2V LDO 能給一個外部微處理器供電,而主輸出則可被設置為 4 種固定電壓之一。 當主輸出電壓處於調節狀態時,電源良好指示器將發出指示信號。 第二個輸出可以由主機來開啟。 也可以對一個電容器 (或電池) 進行充電,以在沒有可用的輸入電壓電源時提供所需的電源。 極低的靜態電流和高效率最大限度地增加了可供應用所使用的採集能量。

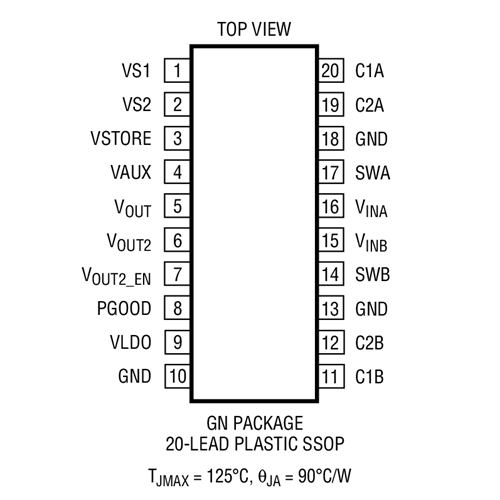

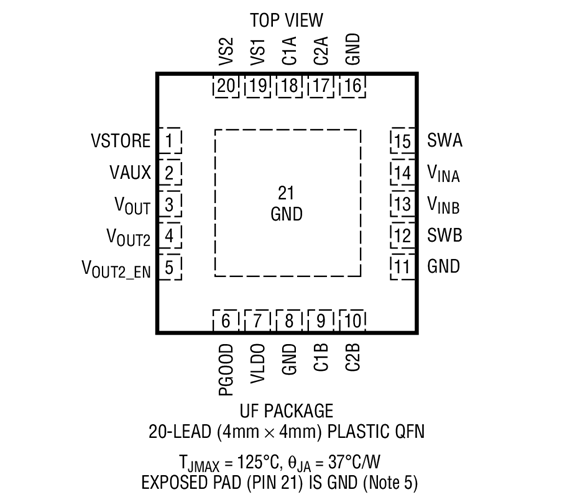

LTC3109 採用小外形的耐熱性能增強型 20 引腳 (4mm x 4mm) QFN 封裝和 20 引腳 SSOP 封裝。
DC1664A
DC1664A: Demo Board for the LTC3109 Auto-Polarity, Ultralow Voltage Step-Up Converter and Power Manager.
