IT6227FN 為一款高度整合的 USB Type-C 與 Power Delivery(PD)控制晶片,內建 DisplayPort 轉 HDMI 轉換器,專為 Dongle(轉接器)應用所設計。
IT6227FN 內建 Type-C DFP/UFP/DRP 所需電阻與控制邏輯,支援 Dead Battery 模式。在 USB PD 應用方面,IT6227FN 完整支援 PD 2.0 及 PD 3.0(含 Chunk 模式)。
內建之 DisplayPort 接收器相容於 DisplayPort 1.4a 與 HDCP 1.3/2.3 規範,採用 4-Lane HBR3(High Bit Rate 3)配置並支援 DSC 1.2a,可對應解析度涵蓋:
此外,DP 接收器亦支援 MCCS 與 CEC Tunneling over AUX Channel 功能。
HDMI 發送器為高效能之 HDMI 2.1 傳輸器,完全相容於 HDMI 2.1a、HDCP 1.4/2.3,並向下相容於 DVI 1.0 標準。該 HDMI 發送器可支援最高 36-bit(每色 12-bit)色深,確保高品質非壓縮影像內容的穩定傳輸。
除多種視訊格式外,亦支援最多 8 聲道數位音訊,採樣率最高可達 192kHz,取樣深度最高 24 位元,並支援 HBR(High Bit Rate)音訊。
IT6227FN 內建 MCU 與 Flash,便於系統開發,無須額外搭配外部 MCU 或 Flash,協助降低 BOM 成本並節省 PCB 板空間。
每顆 IT6227FN 出廠前皆預燒錄唯一 HDCP 金鑰,符合 HDCP 1.3/2.3(DP Amendment, Rev.1.0)與 HDCP 1.4/2.3(HDMI)認證要求,確保高畫質內容加密傳輸安全性,使用者無需另行購買 HDCP 金鑰或外掛 ROM。
隨著USB Type-C與高解析度影音需求的快速成長,聯陽半導體推出 IT6227FN,一款專為轉接器(Dongle)、擴充座(Dock)及多功能顯示端應用而設計的 高度整合型USB Type-C與Power Delivery控制晶片,完美整合 DisplayPort轉HDMI 2.1影像轉換功能,協助客戶打造體積小、功能強、設計簡化的新一代影音傳輸產品。
IT6227FN 內建完整的 USB-C DFP/UFP/DRP 邏輯與電阻,支援 Dead Battery 模式,並完全相容 USB PD 2.0 / 3.0(含 Chunk Mode)。此外,整合型MCU與內建Flash,不需外掛控制器與記憶體,能有效簡化系統設計、降低BOM成本並節省PCB佈局空間。
其內建DisplayPort 1.4a接收器採用4-Lane HBR3傳輸架構,支援DSC 1.2a壓縮技術,最高可對應:
內建的HDMI 2.1a發送器則支援 FRL 模式下高達 12Gbps 傳輸速率,同時支援 36-bit色深與8聲道高解析音訊(最高192kHz / 24bit),並支援HBR高位元率音訊與 Display Adaptive Sync轉HDMI VRR,滿足電競與高畫質影音播放需求。
每顆 IT6227FN 出廠皆預燒錄唯一的 HDCP金鑰,相容HDCP 1.3 / 2.3(DP)與HDCP 1.4 / 2.3(HDMI),確保符合DRM規範,簡化客戶產品設計與認證流程。晶片亦支援音訊擷取輸出,可透過 I²S 或 SPDIF 輸出雙聲道 LPCM / HBR 音訊,提供高度彈性的多媒體應用整合。

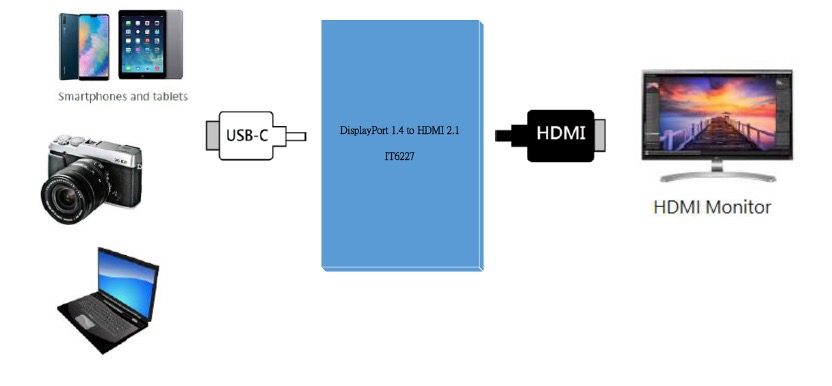

IT6227FN 特別適用於USB-C ALT-DP架構下的各類影像轉接與顯示應用,包括:
晶片已通過多家主流SoC平台驗證,可快速導入市場,加速客戶產品上市時程。
