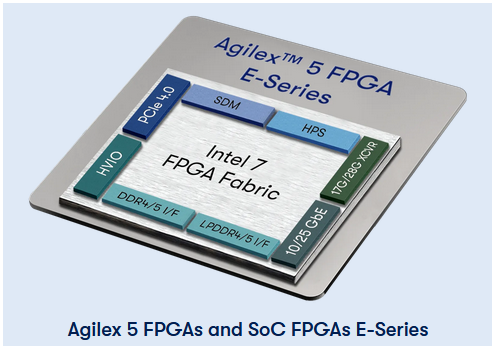

在現代嵌入式系統設計中,SoC (System on Chip) FPGA 憑藉其獨特的架構,成為了高效能與高彈性應用的首選。它將強大的硬體處理器系統(HPS,通常為 ARM Cortex 架構處理器)與靈活的 FPGA 邏輯陣列完美結合在一起。本文將以 Altera的開發環境(如 Agilex 5 或 Cyclone V 等元件)為背景,深入探討如何透過 Quartus Prime 軟體與 Platform Designer 進行開發,並詳細解析 HPS 與 FPGA 之間關鍵的資料交換與通訊機制。
SoC FPGA 的開發通常從GHRD (Golden Hardware Reference Design)開始。GHRD 是一個基礎硬體平台,為開發者提供了整合 HPS 與 FPGA 週邊的起點。

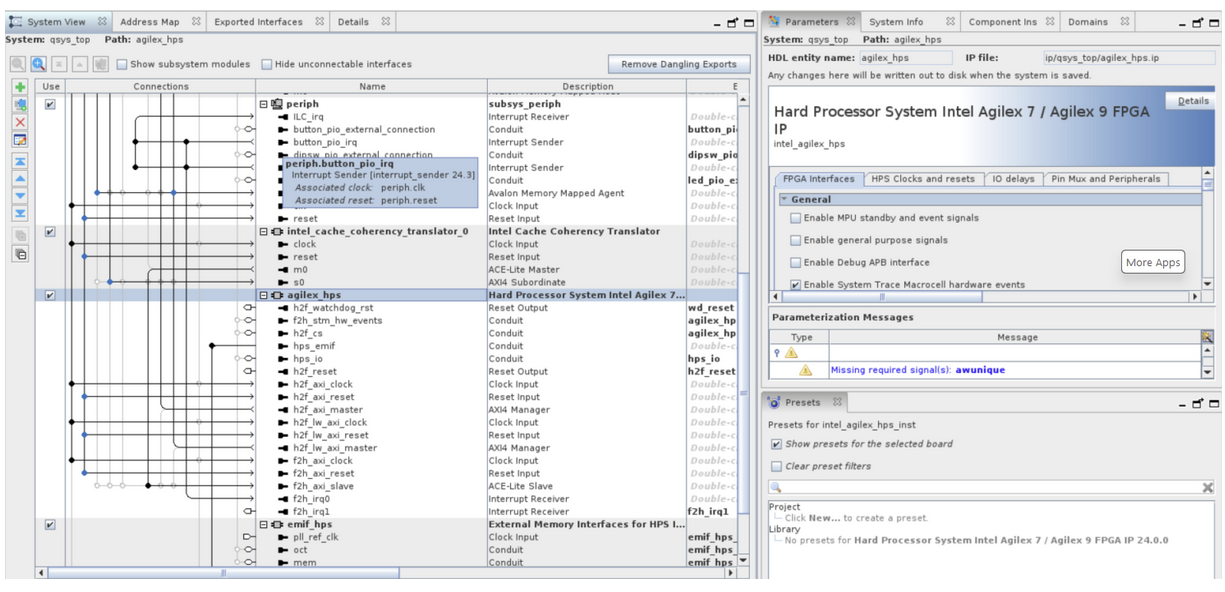

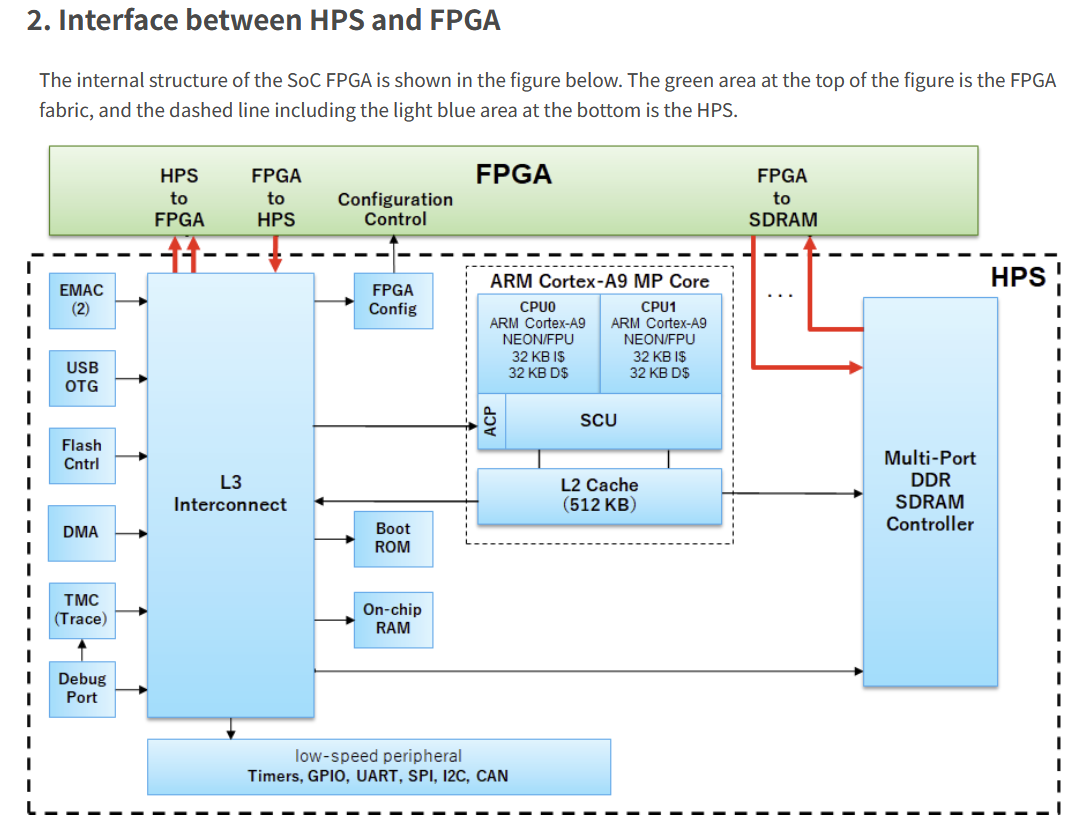

SoC FPGA 最大的優勢在於 HPS 與 FPGA 兩端能夠透過高速、低延遲的硬體橋接器(Bridges)進行資料交換。這些橋接器在 Platform Designer 中被配置,並定義了MPU與 FPGA 邏輯區塊之間的記憶體映射(Memory Map)。

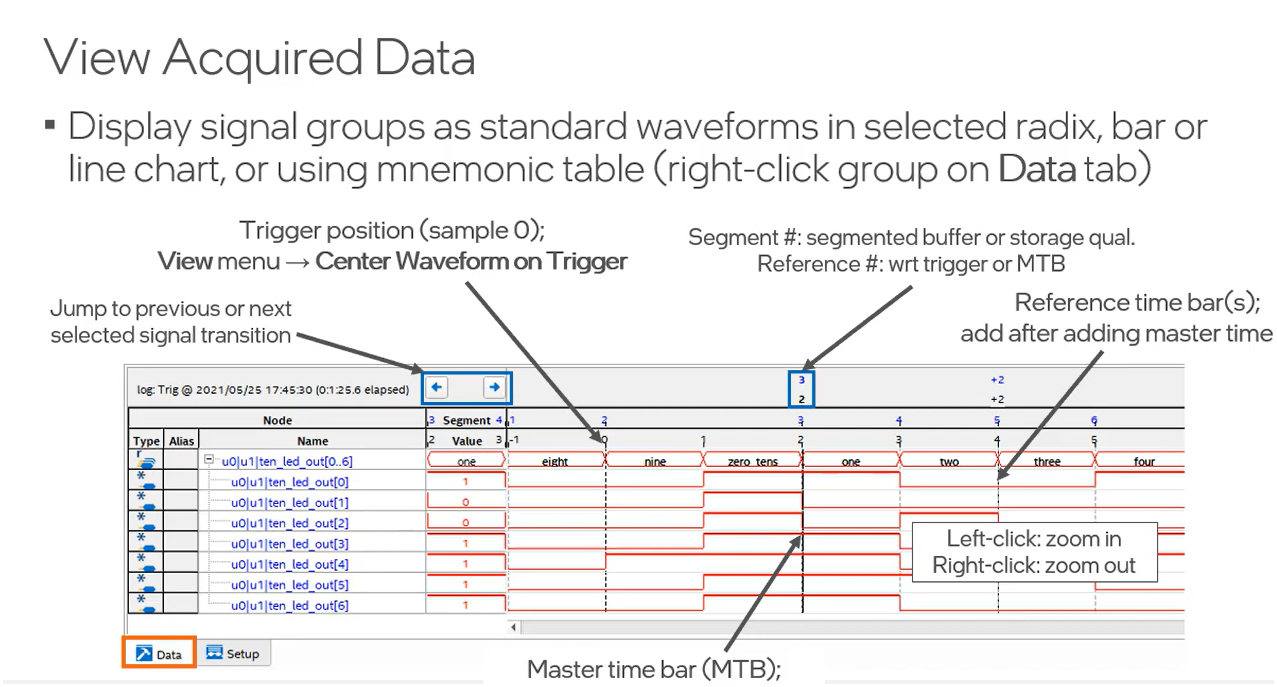

在 SoC 開發過程中,驗證這些橋接器與資料交換是否正常運作是一大挑戰。
SoC FPGA 完美融合了軟體的靈活性與硬體的運算效能。透過 Quartus Prime 與 Platform Designer 的強大生態系統,開發者可以輕鬆構建客製化的 GHRD 平台。而深刻理解 H2F、LWH2F 橋接器以及中斷路由的底層運作原理,則是確保 HPS 與 FPGA 之間資料交換順暢、最大化系統整體效能的關鍵。不論是應用於馬達控制、機器視覺還是邊緣 AI 運算,掌握這些核心技術都將讓您的開發工作事半功倍。
