Ansys 作為一間多物理場解決方案公司,透過整合 Ansys HFSS、Ansys Lumerical 與 Ansys Mechanical,並結合高效能運算(HPC),提供完整的元件設計能力。此架構使工程師能透過耦合光學、電學、熱學與結構力學模擬,高效率地開發與最佳化光子(矽光子)晶片。
Ansys 提供完整的多物理場解決方案,用於矽光子晶片的設計與開發,整合 Ansys HFSS、Ansys Lumerical 與 Ansys Mechanical。隨著高效能運算(HPC)推動 Co-Packaged Optics(CPO)技術的快速發展,光子引擎需要高速電光元件,例如行波式 Mach–Zehnder 調變器(TW-MZM),以實現高頻寬、低功耗的光互連。

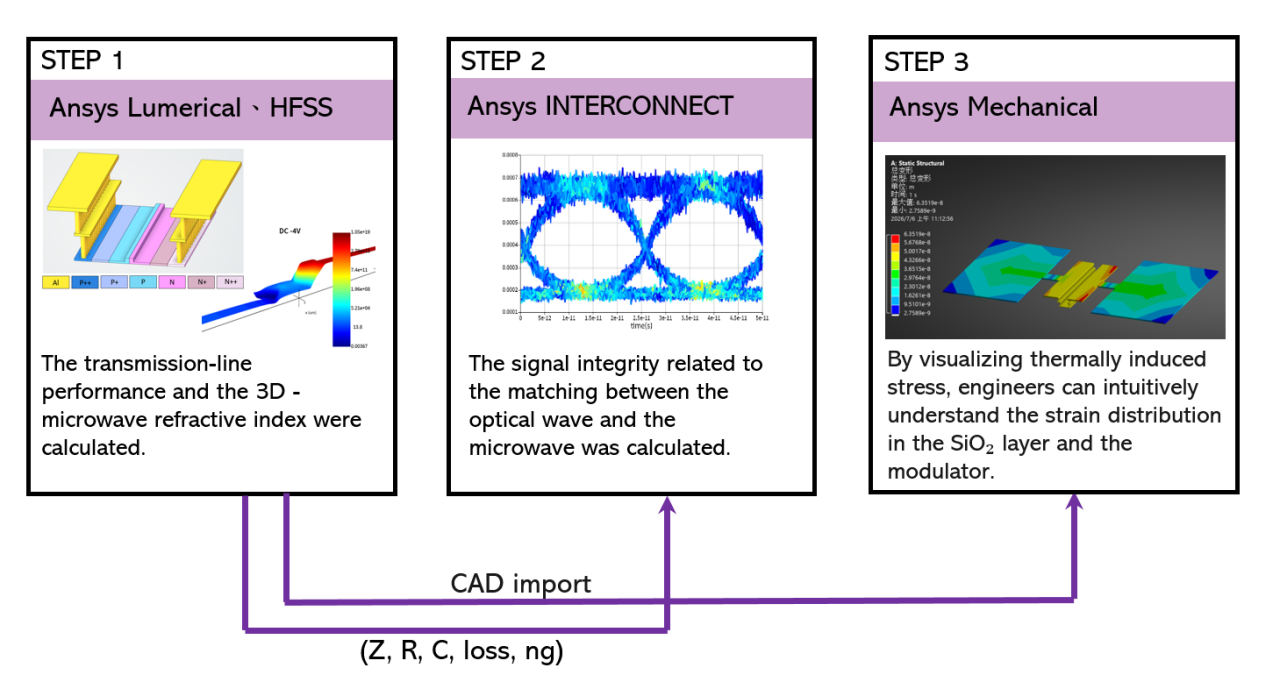

透過將電磁、光學、熱學與結構模擬整合於統一工作流程中,Ansys 使工程師能精確設計、分析並優化 TW-MZM 的性能,同時縮短開發時間並提升元件可靠性。
作為案例研究,本研究模擬了一個用於矽光子應用的高速行波式 Mach–Zehnder 調變器(TW-MZM)。透過 HP Z8 Fury G6i Workstation 的高效能運算能力,模擬效率顯著提升,使設計迭代更快速並縮短開發週期。
透過 Ansys 多物理場模擬工具與高效能運算的整合,工程師能以更高速度、準確性與可靠性,加速 CPO 與 HPC 應用高速矽光子元件的開發。

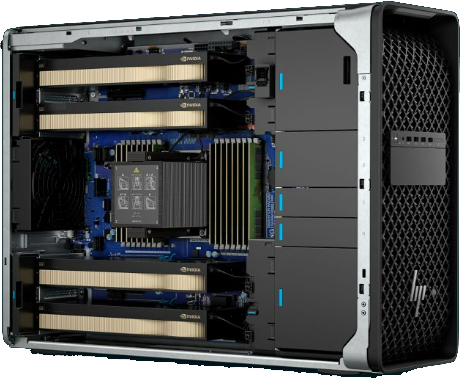

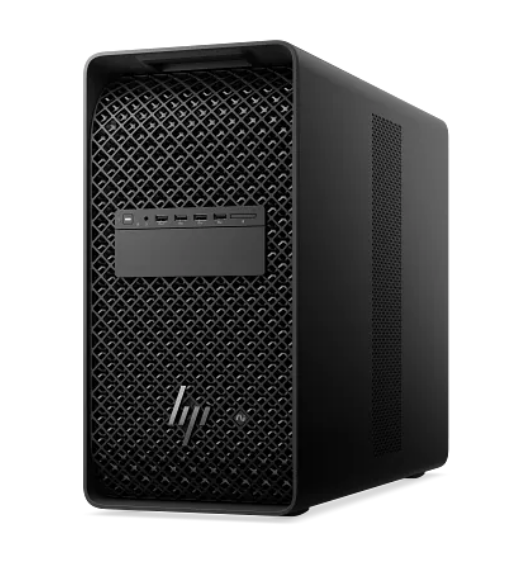

使用搭載 Ansys 的 HP Z8 Fury G6i Workstation,顯著提升光學模擬的計算效能。該工作站支援Intel CPU 處理器,為複雜多物理場模擬提供強大運算能力。
當與 Ansys 解決方案整合後,此平台進一步強化高效能運算能力,加速模擬流程,並提升矽光子與 CPO 應用的工程效率。

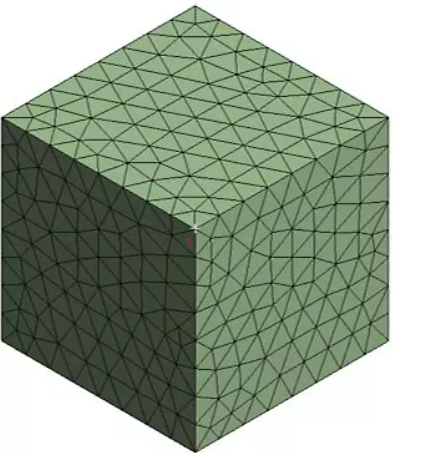

三角網格(triangular mesh)是一種非結構化離散化方法,廣泛應用於數值模擬中,用於將複雜幾何拆分為小型三角元素進行近似分析。
此方法是有限元素分析(FEA)與全波電磁模擬的基礎技術,常見於 Ansys HFSS 與 Ansys Mechanical。
隨著 Co-Packaged Optics(CPO)市場快速成長,光子引擎設計的重要性日益提升。在微觀尺度下,Ansys HFSS 可用於高速光子調變器中金屬電極結構的先進模擬,支援射頻與光學速度匹配、阻抗匹配與訊號完整性優化,以確保高速調變性能。此外,本測試亦針對不同 CPU 核心配置進行模擬效能評估,使用 HP Z8 Fury G6i Workstation 展現其高效能運算能力,並加速設計迭代流程。

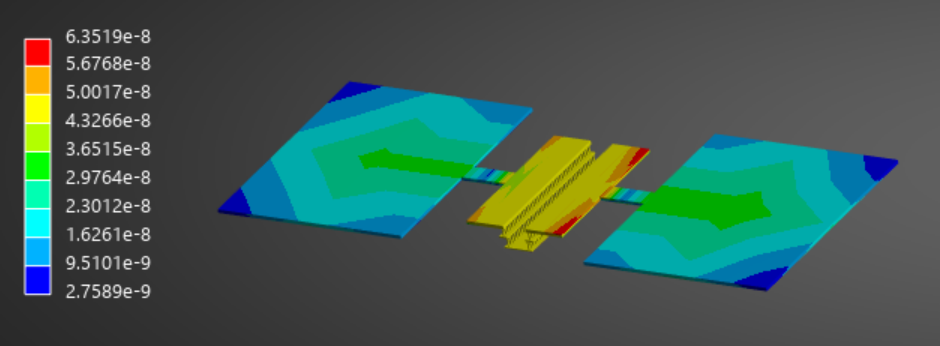

在 Ansys Mechanical 中,本研究評估晶片層級熱機械耦合對光子引擎高速元件的影響。
此共模擬方法可分析溫度分佈與熱應力變化。同時,本研究利用 HP Z8 Fury G6i Workstation 的 CPU 性能,對不同核心配置進行基準測試,進一步提升多物理場模擬效率。
模擬結果顯示 HP Z8 Fury G6i Workstation 具有優異的 CPU 擴展性。
在 Ansys HFSS 測試中(8–24 核心),執行時間由 260 分鐘降至 70 分鐘,在 24 核心時達到約 3.7× 加速。

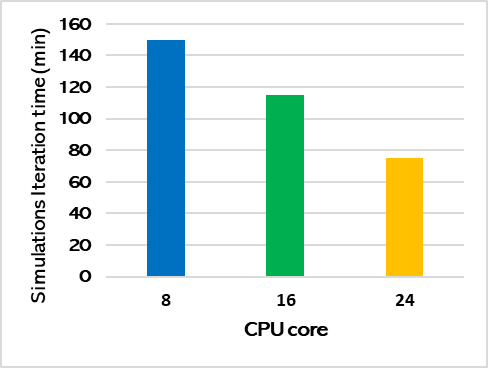

在 Ansys Mechanical 測試中(8–24 核心),計算時間由約 150 分鐘降至 75 分鐘,在 24 核心時達到約 2× 加速,且在各核心數間呈現穩定擴展性。整體而言,增加 CPU 核心數可顯著提升矽光子與 CPO 工作流程中的多物理場模擬效率。
