力覺感測器,它完成了機械自動化在產業應用上的最後一哩路。
以往傳統的產業自動化常使用視覺應用,當然也包含近年來才陸續加入的3D視覺。但離完全無人化還缺少了一個重要的因素-機器力覺。力覺感應器更像是人類觸覺的延伸應用,是最直接的力量反饋機制。除了感受力量之外還能將其機械優勢加以利用,解決傳統機械力的單一出力問題,配合力量控制功能以及機器人手部動作可以應用的層面相當廣,例如必須依賴大量人力的傳統組裝製程,在現代人力資源難以滿足的狀況下,產業轉型的方針勢在必行。
Epson起源於SEKIO精工錶,大家都曉得石英錶內有一個不可或缺的材料 - 石英,鐘錶利用這個材料的高穩定及高靈敏特性來達到精確的計時效果。而Epson運用獨家的石英壓電技術來研發力覺感應器。並利用石英材料的高靈敏特性讓Epson力覺感測器解析度最小可達到0.1 N。
適用的製程類別有精密零件/連結器組裝、Dip件插件、FPC/FFC組裝、精密螺絲鎖附、研磨、拋光…等需要大量仰賴人體感知的製程。

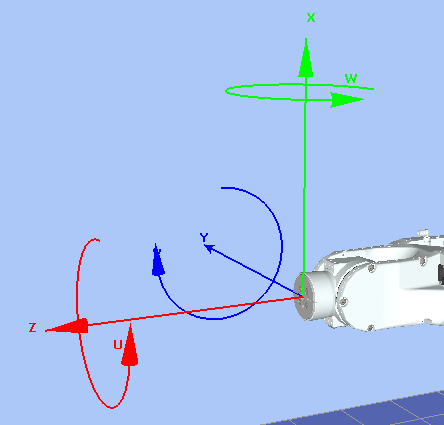

Force Sensor有六個方向的力控制。以工具座標為基準分別為X、Y、Z軸向以及X、Y、Z的旋轉軸向。
圖一、力方向表示圖
圖二

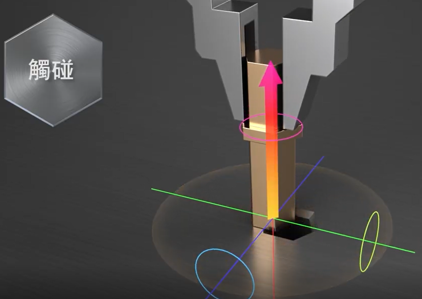

Force Sensor執行力控制模式,可以鎖定單一軸或多軸向的力回饋偵測進而達成效果。當達到設定力量時手臂將停止,而碰觸常應用在工件水平高度不一的製程中,利用力覺感應器的回饋機制讓機器人知曉動作中物體與機器人的位置關係,配合加壓、探測或其他功能完成想要達成的製程結果。
圖三

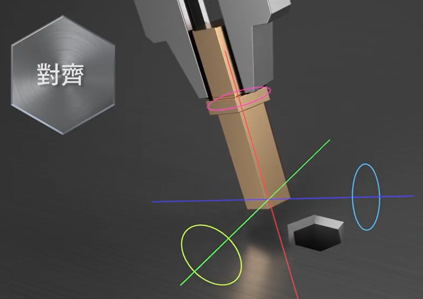

對齊功能常用在Force Sensor執行精密插件應用,透過力覺控制可針對X、Y、Z旋轉軸向做Align補償的動作,當偵測到扭力為零時,手臂將停止轉動,降低Align時工件受力變形的風險。
圖四

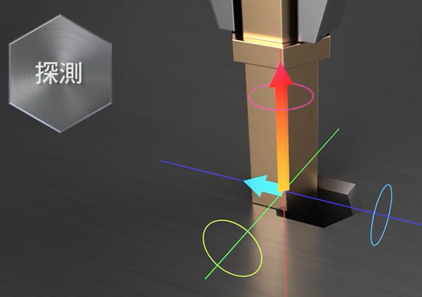

探測,在精密組裝製程中是一個非常實用的功能。設定單一軸向(通常為Z軸)的力控制參數,透過設定機器人建立一個規律且逐漸縮小的Arc移動範圍。手臂將維持這個設定的力量運行,移動的同時執行力偵測,當移動過程中力回饋為零時停止運轉。
圖五

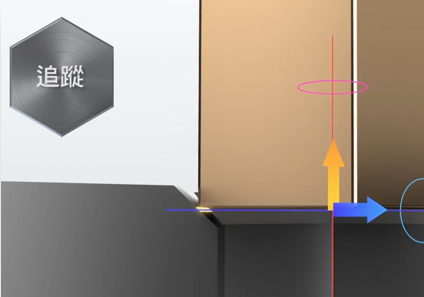

追蹤這個功能可以讓工業機器人發揮如同協作行手臂一般拖曳教點;也可以應用在任何不規則路徑的移動。讓使用者調校機器人位置設定時更加簡單,僅需要設定力控制條件且Target Force為0,運行時機器人會跟隨受力的方向移動,直到偵測的力量為零時停止運行而達到跟隨(追蹤)效果!
圖六

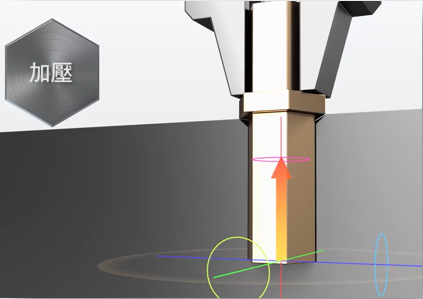

加壓功能,顧名思義就是針對工件施加壓力,加壓的方向能依照實際操作設定而Epson force sensor的工作力範圍為0.1N~ 250N。可以設定加壓力條件,運行後機器人會依照設定的力條件運作,在未達到設定的力量前將持續加壓作業。
A. 手臂上的夾持物受力時,透過力覺感應器回饋力道給機械手臂,讓機械手臂可以根據這個回饋力道的大小與方向來做出下一個相對應動作。

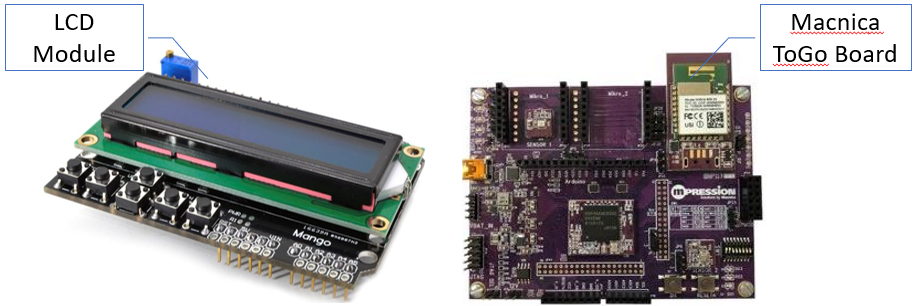

B. 柔性組裝產品案例說明。如下圖,此案例是要組裝LCD Module與PCB對應Pin。標準做法會需要利用工業相機透過影像運算來確定目標LCD的位置,取件後再次透過相機進行二次定位來確定針腳位置進而完成整個插件流程。而這中間主要透過力覺感測器的探測、跟隨、加壓等功能完成整個流程。
圖七
C. 流程動作說明:
| 動作說明 | 示意圖 | 力曲線回饋 (Z軸) |
|---|---|---|
| 將LCD Module 取起到ToGo Board上方接近位置 | ![]() | |
| 機械手臂往插件位置探測同時偵測受力方向與力道。 | ![]() | ![]() |
| 當下探的力道大於設定的力量時,則斷定針腳異常,不進行插件動作 | ![]() | |
| 開啟力量跟隨功能並且設定下壓插入力道,機械手臂將依照設定參數向下直到設定的深度停止 | ![]() | ![]() |
D. 組裝調機要點說明:

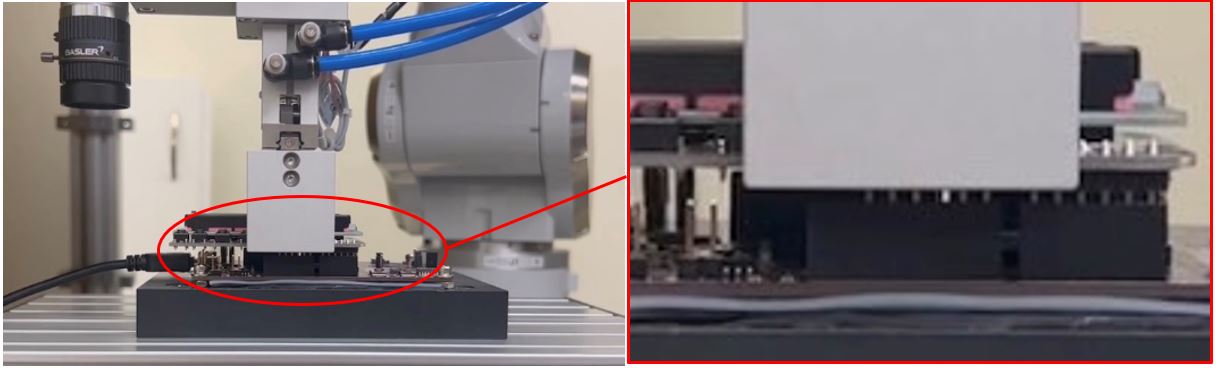

狀況一、LCD Module無法插到底
圖八
解決方式:

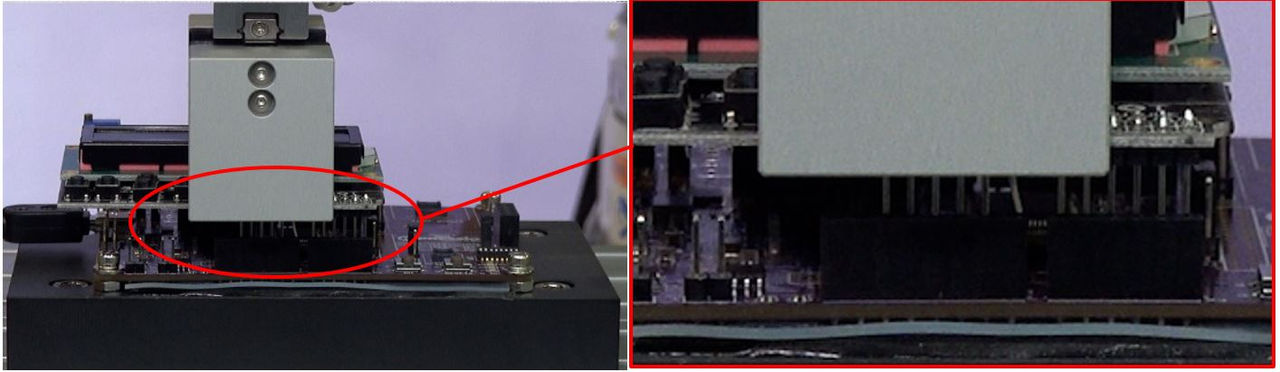

狀況二、LCD Module針腳歪斜與對位問題
圖九
解決方式:
力覺感應器完善了機械自動化的應用層面,讓智慧製造更向前邁一大步。Epson本身的產品優勢在於「省」、「小」、「精」。如前文所提及,Epson力覺感應器內部使用石英壓電設計,讓感應器解析度達到0.1N,更利用這項特點常應用到精密組裝製程中。自動化產線的評估可以透過力覺感應器的規劃來取代現階段需要大量仰賴人體力感知的製程,更能落實無人化工廠的推動!
1. 力覺感測器, Epson Robotics愛普生, https://reurl.cc/m0ZVRY
2. 石英震盪器原理, NSK 津綻石英科技, https://reurl.cc/Y0d24o
