Ethernet Toolkit 是 Quartus Prime Pro 軟件中的一個工具,用於 FPGA運行時查看Altera FPGA Ethernet IP 的即時狀態資訊。Ethernet Toolkit 簡單來說,是 Altera FPGA Debug 工具,用於在目標 FPGA 中運行時查看Altera FPGA Ethernet IP 的實時狀態信息。
如果您正試圖找出為何無法正常運作或不符合預期,這對於您來說至關重要。
以下是FPGA Ethernet IP運行時可能出現問題
以下是FPGA Ethernet Toolkit的功能和用途:
總之,Ethernet Toolkit 是一個有用的工具,用於 FPGA 設計中以太網連接的調試和分

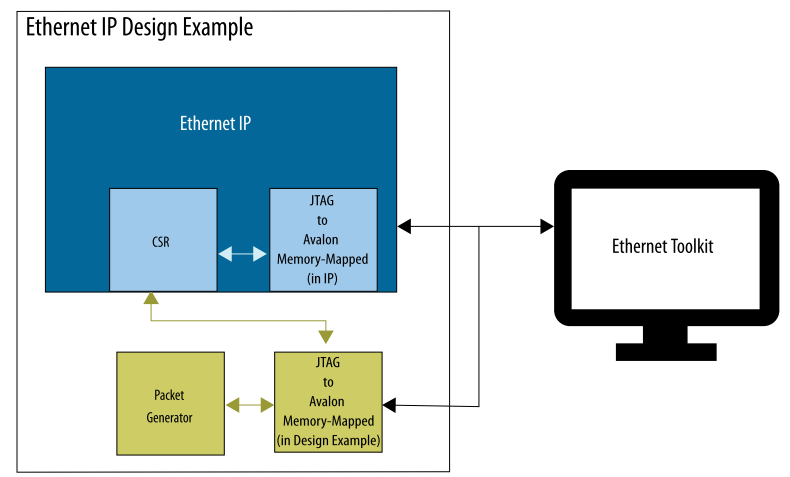

這張圖解說明了 Ethernet Toolkit 的工作原理和連接方式。
如您在右側所見,Ethernet Toolkit 在主機 PC 上運行,通過 JTAG Cable連接到 FPGA。這個 JTAG 連接與您在開發期間用於編程 FPGA 以及運行像 Signal Tap 邏輯分析器之類的工具時相同。
通過 JTAG IP,該工具連接到 FPGA 中的以太網 IP,並在 FPGA 中運行時監控它,與系統交換數據包。

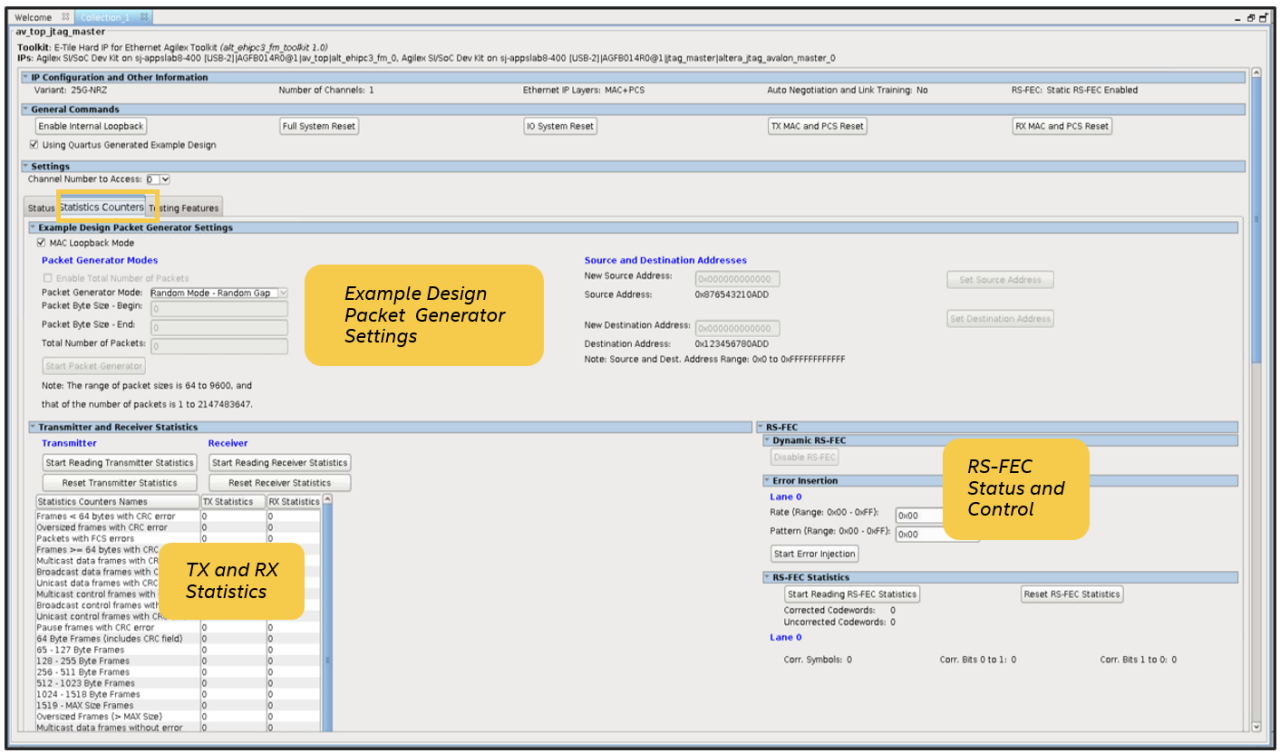

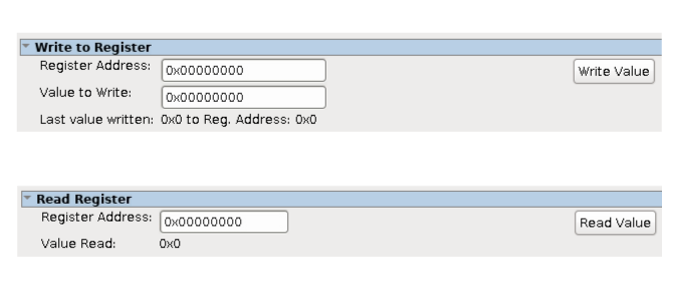

當你為你的Ethernet IP生成範例設計時,Toolkit也能看見其暫存器狀態。這意味著範例設計中的其他功能和功能可以由Toolkit來控制。

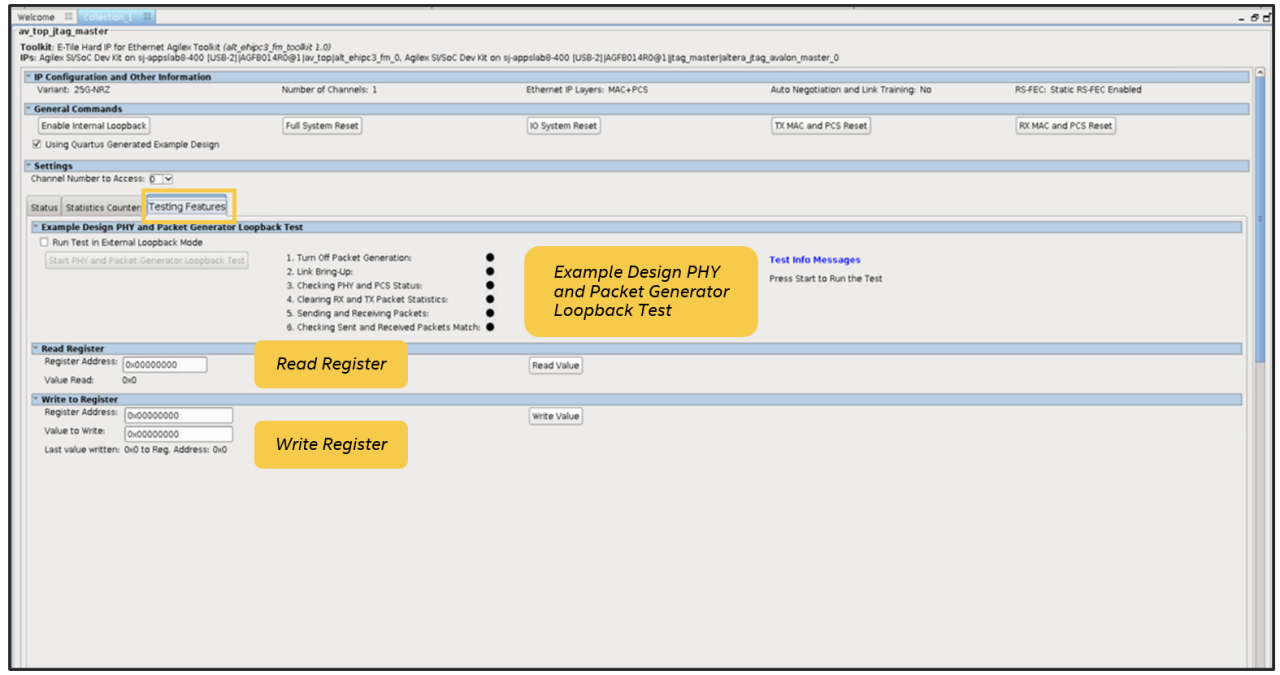

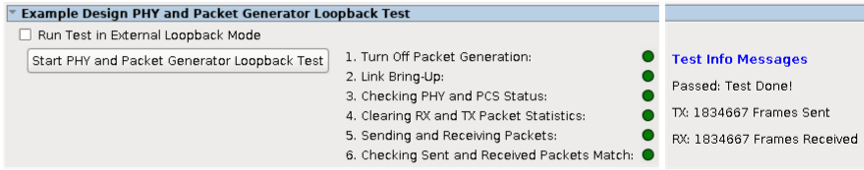

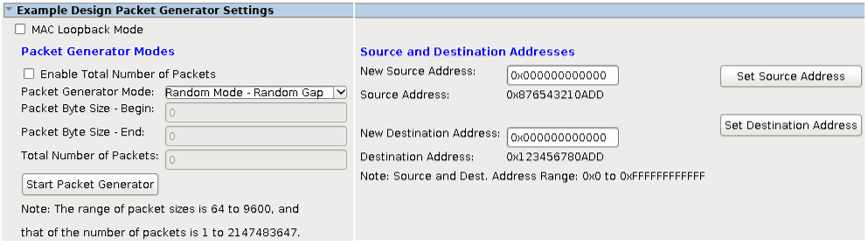

在範例設計中,你可以:
