5G O-RAN架構中的同步機技主要是採用IEEE 1588 PTP。Intel® 在利用Altera® FPGA實作行動通訊產品也發展相當久的時間。若是想要做5G O-RAN市場的生意,PTP clock servo是能否進入的關鍵技術之一,需要這樣的技術才能解決因PDV的效能導致系統時間準確度無法提升的問題。Intel®近期推出PTP Servo,並可以和LinuxPTP做整合,搭配Altera® SoC FPGA及相關O-RAN, eCPRI等FPGA IP,大大提升了5G O-RAN系統的整合度,並且其測試結果,其時間的準確度可以達到通訊等級。本文後續將就上述做更細詳的描述。
隨著無線通訊技術的進步,讓人們彼此之間的距離拉近不少,同時也帶來很多的商機。第五代行動通訊是目前最新的無線通訊技術。第五代行動通訊(5G)的標準是由國際電信聯盟(International Telecommunication Union,ITU)的無線通信部門(ITU-R)制定的。ITU是一個聯合國專門機構,負責協調和制定國際電信標準。5G標準的制定涉及了來自全球各地的電信業者、設備製造商、研究機構和政府機構的參與,旨在確保5G技術的全球互操作性和相容性。
O-RAN(Open Radio Access Network)是由行動通信行業內的多個組織和利益相關者共同制定的。主要推動力量之一是 O-RAN 聯盟(O-RAN Alliance),該聯盟成立於2018年,由行動通信運營商、設備供應商、軟體公司和其他相關組織組成。O-RAN Alliance 的目標是推動開放、軟體化、虛擬化的無線接入網絡技術,以促進行動通信產業的創新和發展。 此外,其他組織和標準化組織也參與了 O-RAN 的制定,包括國際電信聯盟(ITU)、第三代合作夥伴項目(3GPP)、歐洲電信標準協會(ETSI)等。 總的來說,O-RAN 是一個開放的行業聯盟,由多個組織共同推動,旨在促進無線接入網絡的開放性、軟體化和虛擬化,從而推動行動通信產業的發展和創新。總的來說,O-RAN 的訂立旨在推動開放、互通、成本效益和創新,從而促進整個行業的發展和進步。

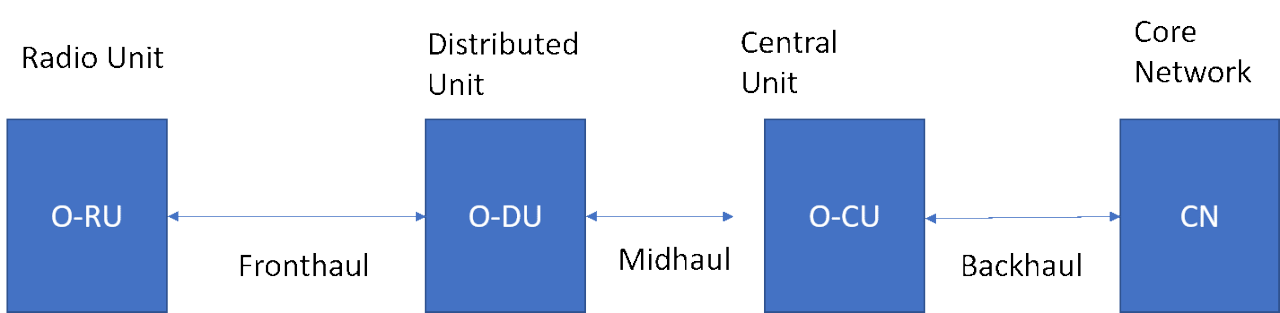

5G系統架構是一個分散式、虛擬化和軟件定義的架構,其中包含了多個關鍵元件,包括O-RU(Open Radio Unit)、O-DU(Open Distributed Unit)和O-CU(Open Centralized Unit)等(如圖一)。
圖一 5G O-RAN系統架構圖[5]
其中各個功能的說明如下:
這些元件之間的分離和虛擬化使得5G系統更具靈活性和可擴展性,同時降低了部署和維護成本。O-RAN架構還支持開放接口,使不同供應商的設備能夠互相配合,促進了市場競爭和創新。
在圖一中,Fronthaul、Midhaul 和 Backhaul 表示不同層次的網絡連接,它們連接了不同的部件:
這些連接共同組成了整個5G系統的架構,實現了高效的無線通信和數據傳輸。
IEEE 1588 Precision Time Protocol(PTP)在第五代行動通訊(5G)中被用來當成時間同步的協定的原因主要有以下幾點:
因此,IEEE 1588 PTP在5G網絡中被廣泛使用,以滿足高精度時序要求、支持多基地台協調和實現網絡切換和負載均衡等需求。
IEEE 1588 Precision Time Protocol(PTP)是一種用於網絡中實現高精度時序同步的協議。它通過在網絡中的時序傳播和計算來確保各個節點的時序一致性。下圖圖二為整個PTP的協定及Timestamp的示意圖。
圖二 IEEE 1588 PTP v2 Protocol
以下是 PTP 的基本概念和主要組件:
PTP封包: PTP 封包是在網絡中用於同步時序和計算延遲的消息。PTP封包主要包括以下幾種類型:
Timestamp計算: PTP 封包中的timestamp是關鍵的元件,用於計算傳播延遲和同步時序。timestamp通常是從節點的ToD獲取的,並且在封包中被傳輸。當封包到達目的地時,Slave會使用timestamp信息來計算傳播延遲或更新本地ToD。
所以IEEE 1588 PTP 通過Sync封包、Follow up封包、delay request封包和delay response 封包以及相應的timestamp計算,實現了網絡中的高精度時序同步。這有助於確保各個節點之間的時序一致性,從而滿足了對於時序要求較高的應用場景的需求。
OFM(Offset from Master)通常用於衡量從一個節點到另一個節點的單向傳輸延遲。基於 IEEE 1588 PTP 的timestamp,可以使用以下公式計算 OFM:
OFM = 接收端時間 - 發送端時間 - 傳播延遲
其中:
傳播延遲(one way delay)的計算是一種單向的傳輸延遲,表示了從Master到Slave的單向傳輸延遲時間。其值為:
以上計算公式基於以下假設:
在這些假設的基礎上,計算出的 OFM 可以提供一個近似值,用於衡量從Master到Slave的單向傳輸延遲。然而,在實際應用中,可能會存在一些不確定性和變化,因此這個計算結果僅供參考。
O-RAN Alliance[5]針對5G O-RAN Fronthaul的同步有提出四種low-level split(LLS)的組態,稱為LLS-C1,LLS-C2,LLS-C3,和LLS-C4。其架構圖如下所示。

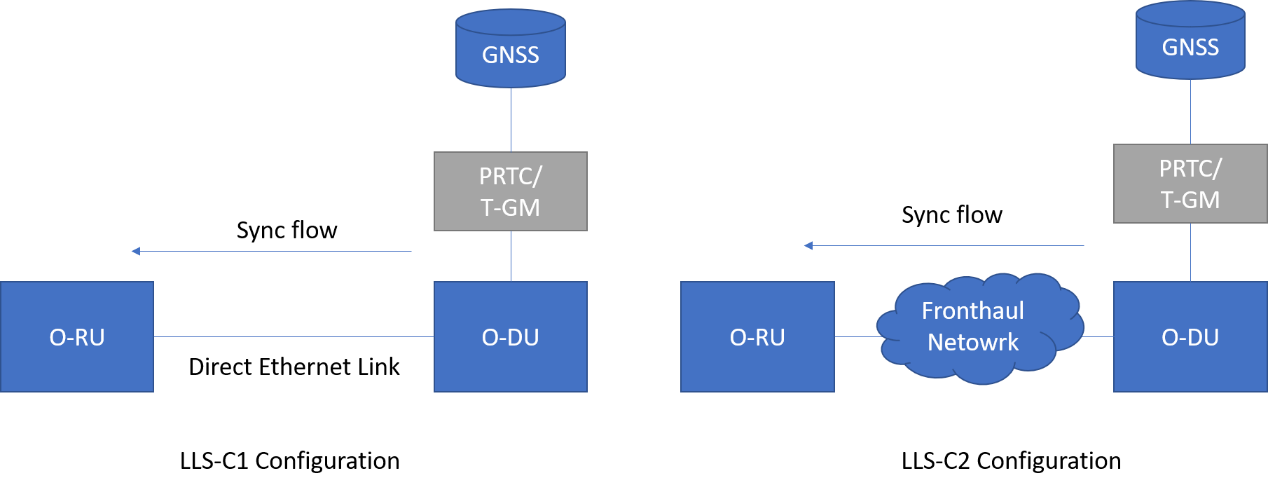

圖三 LLS-C1, LLS-C2 configuration[5]

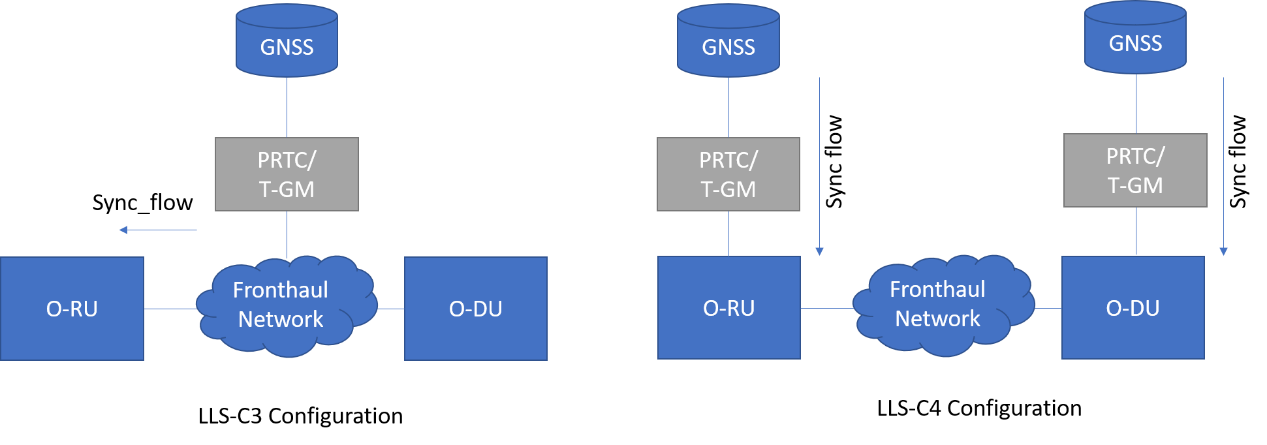

圖四 LLS-C3,LLS-C4 configuration[5]
LLS-C1 涉及 O-DU 和 O-RU 之間的點對點連接,其中 O-DU 是 O-RU 的 PTP 同步來源。LLS-C2 進一步擴展了範圍,即在 O-DU 和 O-RU 之間包括了以太網交換機,這些交換機中有些是T-BCs。在 LLS-C3 的情況下,T-GM 是一個獨立的設備,主要是可以提供準確的參考時間。在此架構中該T-GM在Fronthaul的網路系統之中,做為 O-DU 和 O-RU的參考時間源 。最後,在 LLS-C4 的情況下,O-RU和O-DU都分別獨自接到T-GM,並且皆是透過GNSS做同步。
以上5G O-RAN Fronthaul LLS configuration四個架構中的同步機制皆是使用IEEE 1588 Precision Time Protocol(PTP)。
前節中有提供Master和Slave中的ToD的時間差異計算公式是基於理想化的假設,即是假設Master至Slave之間的網路封包傳輸路徑是等長且對稱。但是這個假設與現實不符合,所以現行的5G O-RAN上的PTP是如何改善這個問題呢?其答案即是使用Clock Servo的技術來將上述的封包傳輸路徑不對稱的效應考慮進來,並且將此效應加以過濾抑制,來達到PTP Slave端在進行OFM計算時,能更加準備。

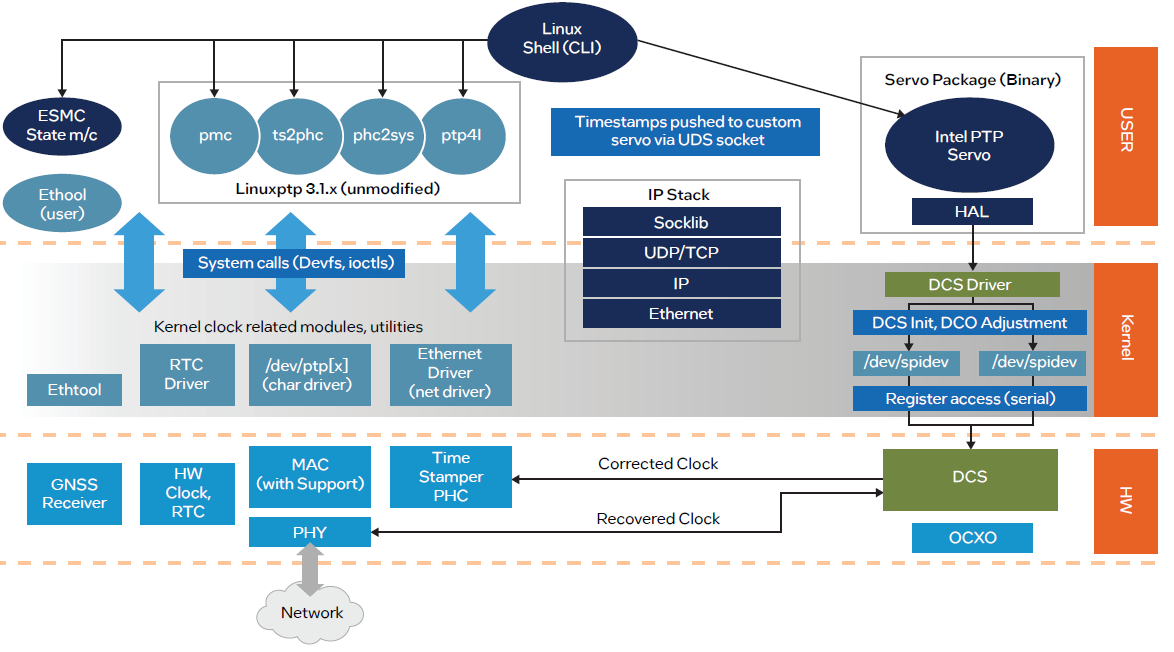

圖五.PTP software architecture using the Intel PTP Servo [1]
上圖圖五是截取Intel®技術文件[1]中有關使用intel®的PTP servo的軟體架構圖。整個架構是建立在Linuxptp 之上。linuxptp是一套實作PTP STACK的免費軟體。PTP Stack主要是負責處理IEEE 1588 PTP的網路通訊協定,及timestamp的處理。 當系統為IEEE 1588的slave 時, Servo Package主要就是負責根據timestamp(T1,T2,T3,T4)來計算和Master之間的時間差異,並藉由調整DCS的頻率來減少和Master之間的時間差異。Intel®目前有推出一套新的Intel® PTP Servo,若是使用此Servo,可以確認整個系統的時間精準對可以符合O-RAN及ITU-G 的標準。
Intel®除了提供PTP Servo之外,還有提供其他有關5G O-RAN及eCPRI相關的FPGA IP[2][3][4],並且Altera® FPGA也有符合5G O-RAN規格的Transceiver及網路規格。

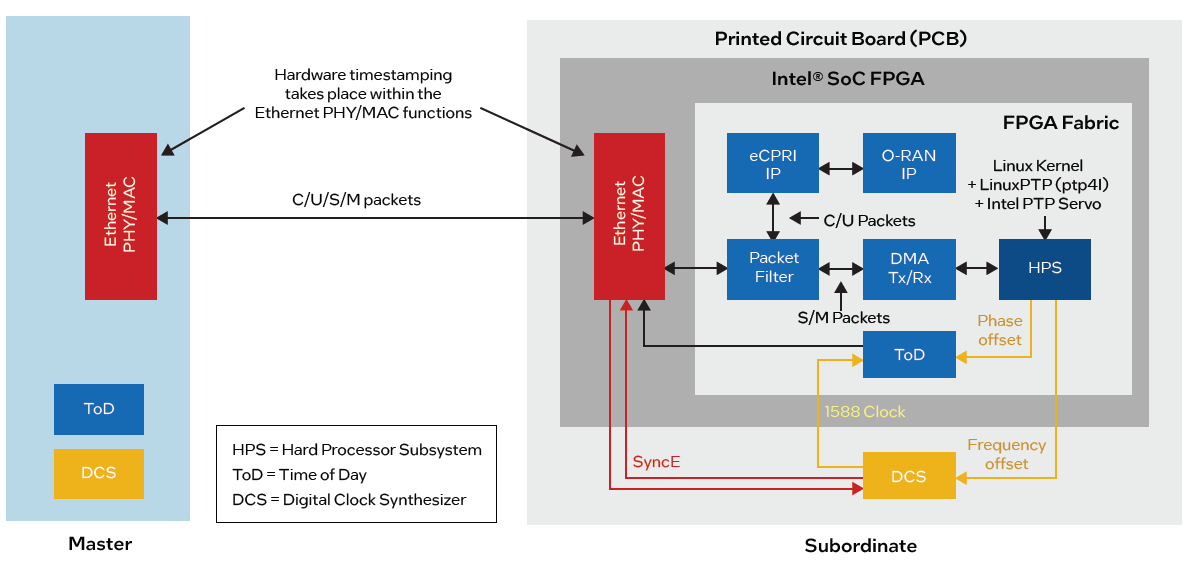

下圖圖六是截取Intel®技術文件[1]中使用Intel® FPGA來實作IEEE 1588 PTP的硬體架構圖。LinuxPTP和Intel PTP Servo是在Altera®FPGA SoC的HPS(Hard Processor System)中執行。所以整個O-RAN的系統皆可以在Altera®SoC FPGA中實作出來,再配合intel PTP Servo,即可讓整個O-RAN的時間準度達到ITU-G規範的需求。
圖六Example PTP hardware architecture with the Intel PTP Servo running in an Intel SoC FPGA[1]

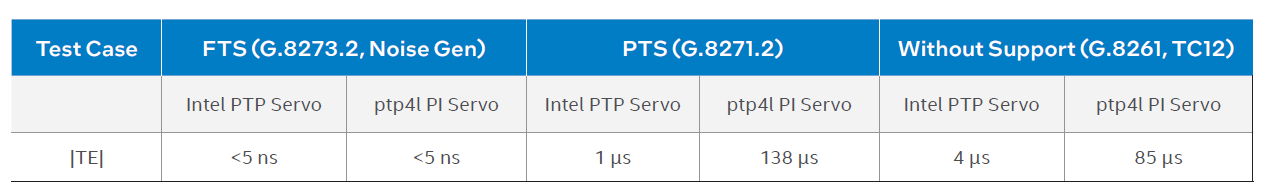

下圖圖七為截取Intel®技術文件[1]中intel® FPGA使用intel PTP servo時,其測出的Time Error值。由表中可以看出在FTS的情況下,根據G.8273.2的規範,可以看出1PPS的 absolute Time Error為小於5ns,符合Class D等級。且由下表中可以看出Intel PTP Servo的Time Error值(4us)小於預計在LinuxPTP(ptp4l)中的PI Servo的數值(85us)。
圖七Comparison of 1PPS absolute time error measurements between Intel PTP Servo and ptp4l[1]
5G O-RAN是目前主流的行動通訊,其將RAN系統模組化,讓每一個商廠都有機會可以做O-RAN系統中的零組件。IEEE 1588 PTP是整個5G O-RAN同步機制的協定。Intel®在O-RAN上的解決方式不光是只有O-RAN及eCPRI相關的FPGA IP,現在推出PTP Servo讓整個5G O-RAN解決方案更加完整。由測試的結果來看,採用Intel ®PTP Servo不但比傳統使用LinuxPTP PI Servo要來的好之外,其準確度在Test Case 為G.8273.2 FTS的情況下,可以達到小於5ns的Class D等級,足見其效能應可達到Telecom 等級。
