本文章基於Dialog天線設計技術文件針對於BLE印刷式PCB天線設計要點作一論述。BLE天線工作於2.4GHz頻段,其中印刷式PCB天線因其低成本特性廣泛的使用於BLE產品中。天線設計時應避免的幾個基本規則,如多層 PCB,根據可用的 PCB 空間,提供了多種天線選項。需在天線尺寸和輻射性能之間存在折衷平衡。全尺寸天線由於阻抗接近50歐姆,因此更易於匹配。對於單層 PCB主要挑戰是為天線提供合適的接地 (GND) 面,當使用較低成本的基板材料時,這也會相對影響天線的輻射效率。

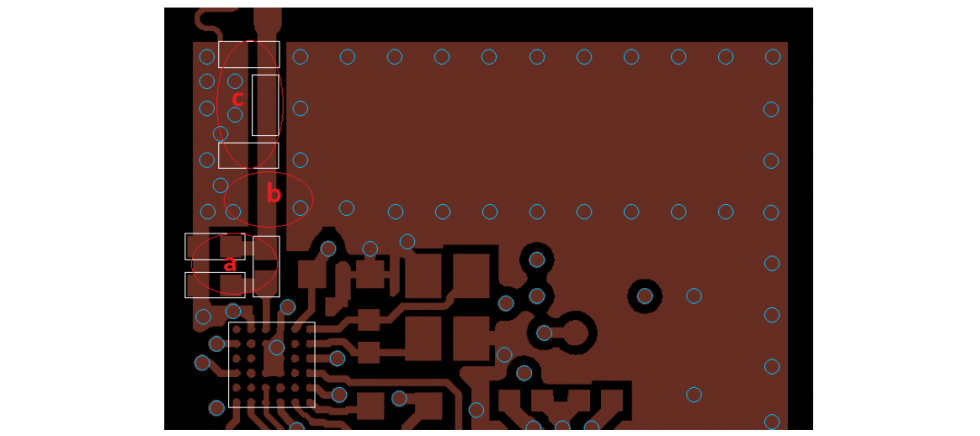

將RF匹配元件與任何RF濾波器 盡可能靠近RF IC。確保所有元件的 GND 連接到相同的 GND面(如下圖RF 路徑左側)。
將RF IC與天線間的距離盡可能縮小。RF路徑的特性阻抗需匹配為50歐姆(假設RF 阻抗50歐姆)。目前大多數的 PCB Layout工具都可以計算路徑的特性阻抗基於不同的PCB疊層結構與板材。
所有的天線匹配元件都須盡可能靠近天線饋入點,確保所有元件的 GND 連接到相同的 GND面(如下圖RF 路徑左側)。
不要在天線本身下方放置金屬層,天線下方必須保持淨空。勿將金屬螺絲、散熱器、壓電蜂鳴器、電池等放置在靠近天線。
根據經驗,天線覆蓋區域水平面與垂直面周圍應至少預留有5 mm空間。
產品外殼物用金屬材質,否則會嚴重阻隔天線輻射範圍效率。

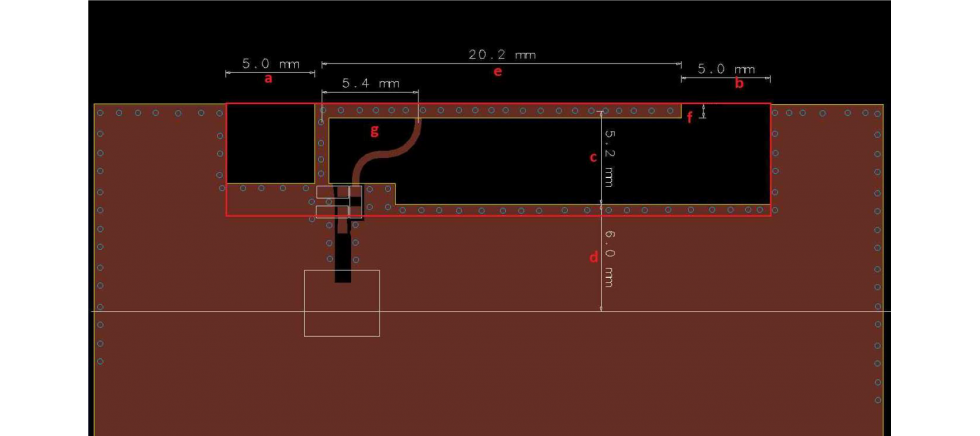

在多層PCB疊構下,建構一個良好的參考GND面相對容易。這特別重要由於大多數的印刷式天線採用倒F形天線(IFA)

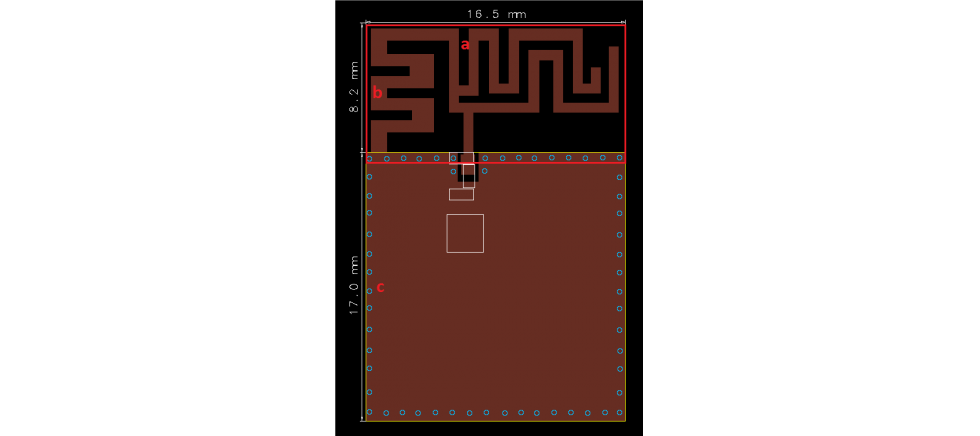

與全尺寸印刷天線不同,小尺寸IFA天線僅需製作於TOP層

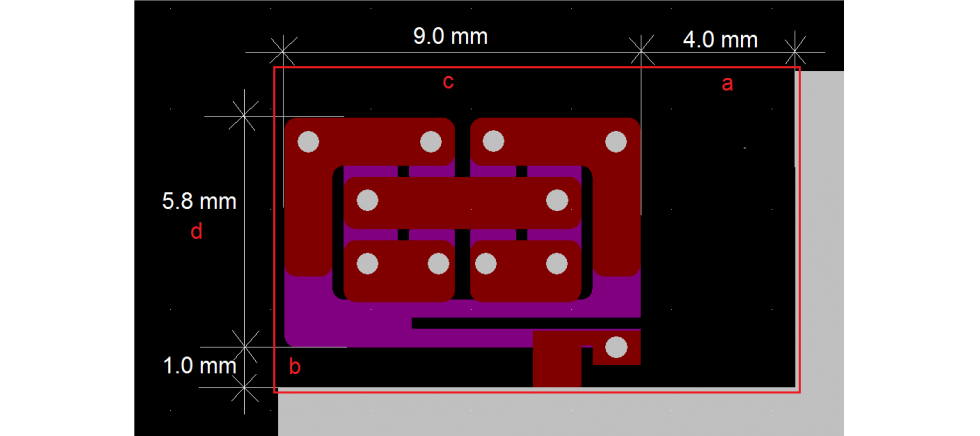

此型ZOR( Zeroth Order Resonance)印刷天線必須設計在至少兩層厚度1.6mm或1.0mm的板材上。TOP層與BOTTOM層的設計如下圖

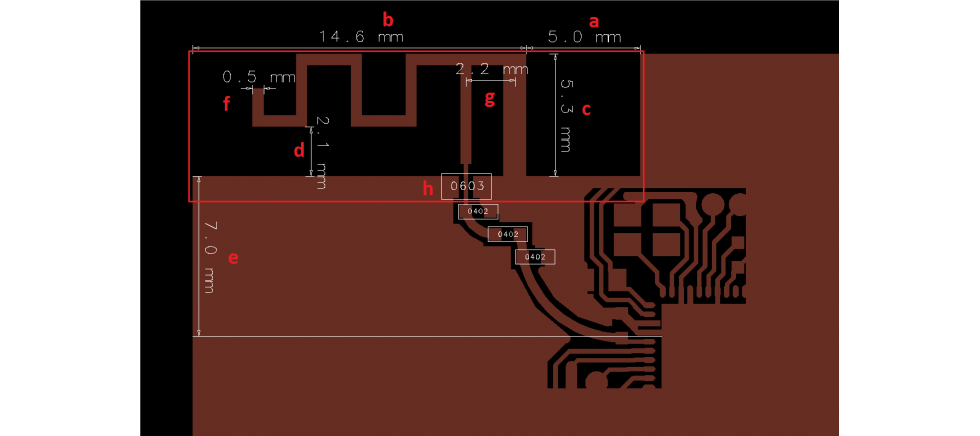

由於天線需與金屬共存於同一層,單層PCB的IFA天線尺寸會大於多層PCB的印刷天線。為了減省成本而採用單層PCB通常會造成較差的RF效能,因其有較高的介電損耗。這直接了影響輻射效益。一般設計於FR1的IFA輻射效益大約介於-2.5dB到-5dB間
1.Dialog, Designing Printed Antennas for Bluetooth Smart, https://www.dialog-semiconductor.com/sites/default/files/an-b-027_designing_printed_antennas_for_bluetooth_low_energy_2v3.pdf
2. Dialog, Designing Printed Antennas: DXF , https://www.dialog-semiconductor.com/sites/default/files/an_b-027_designing_printed_antennas_dxf.zip
