Power Line Communication(PLC)是一種電力線通信技術,透過傳統的電力線網路來傳輸數據以及訊息,也就是利用現有的電力電纜線作為媒介方式來進行資料傳輸,PLC使用高頻訊號,將這些信號可以透過電力網絡進行傳輸,從而實現數據的傳輸和接收。在1970年代後PLC技術開始在歐洲和日本得到廣泛應用於電力監控,因為PLC是使用現有電力線,所以建置成本低,和維護和運營成本也低
PLC Type | Technology Type | Frequency Range | Coverage | Bit Rates | Standards |
|---|---|---|---|---|---|
BPL | Home Plug | 1.8MHz~250MHz | <1500m | 200Mbps | ITU-T G.996x |
NB-PLC | G3-PLC | <148.5KHz(EU) | Multi-Kilometers | <312 kbps | ITU-T G.990x |
PRIME | <128 kbps |
圖一
BPL主要頻寬高,速度快可到200Mbps,但傳輸距離短低於1.5公里,多用於居家網絡延伸,或是將光纖互聯網連接帶入家庭的每個角落,在歐洲電信標準協會 (ETSI) 與電工標準化委員會 (CENELEC) 的標準,以及北美地區的就有明確定義PLC 可以使用的High Frequency band是從1.8MHz~30MHz Range (如圖表二)
Frequency Range | EU | USA |
1.8MHz~12MHz | Access PLC | Home Plug AV |
12MHz~30MHz | Home Plug AV |
圖二、BPL美規和歐規差異
NB-PLC則是頻寬低,傳輸速度只能到800Kbps,但傳輸距離較遠,最長可到數公里遠,應用上適合於Outdoor領域,比如智慧電錶、消防和警報系統、智能照明(如鐵路、隧道、地下照明控制)、光伏和逆變器控制系統、HVAC 控制...等工業應用領域。
在歐洲電工標準化委員會(CENELEC)的EN50065規範和北美,中國,日本等地,也都有規定NB-PLC的頻寬範圍,如圖表三
| District | Narrow Band Frequency Range |
|---|---|
| USA | FCC 10KHz~490KHz |
| China | 3KHz~500KHz |
| Japan | ARIB 10KHz~450KHz |
| EU | 3KHz~148.5KHz |
圖三、NB-PLC各地區頻寬範圍

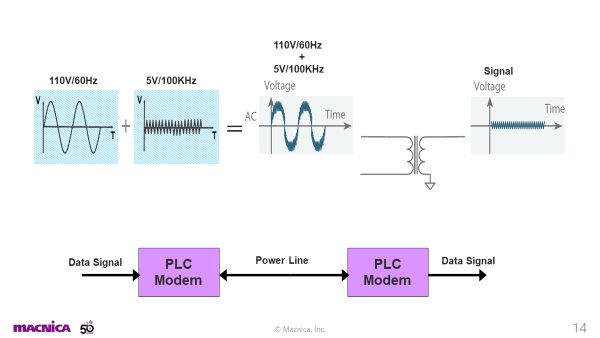

當需要使用電力線來傳輸數據資料就必須將高頻通訊訊號耦合到電力線上, 將110V/60Hz低頻電力訊號和高頻的通訊訊號5V/100KHz透過耦合器結合之後再傳輸出去 ,反之在接收端將高頻的通訊訊號和低頻電力訊號經過耦合器分離後, 就可以得到我們想要的資料, 其中耦合器就是透過PLC Modem來做數據傳輸。如圖四所示
圖四、PLC 傳輸方式
在窄頻電力線通訊下有兩大聯盟, 分別為PRIME(Powerline Related Intelligent Metering Evolution)和G3-PLC(Third Generation Power Line Communication)都是專注於能源網路監控的通信的標準,但它們有一些差異。以下是兩者之間的差異規格:
1. 調變方式:PRIME使用OFDM(正交頻率分割多工)調變,而G3-PLC使用多載波調變。
2. 數據速率:PRIME的數據速率為最高128 kbps,而G3-PLC的數據速率為最高312 kbps。
3. 頻率範圍:PRIME可在各種頻率範圍(如20kHz至100kHz,120kHz至490kHz等)內進行通信,而G3-PLC則專注於低頻(3kHz至500kHz)通信。
4. 安全性:PRIME支援128位AES加密,而G3-PLC支援128位或256位AES加密。

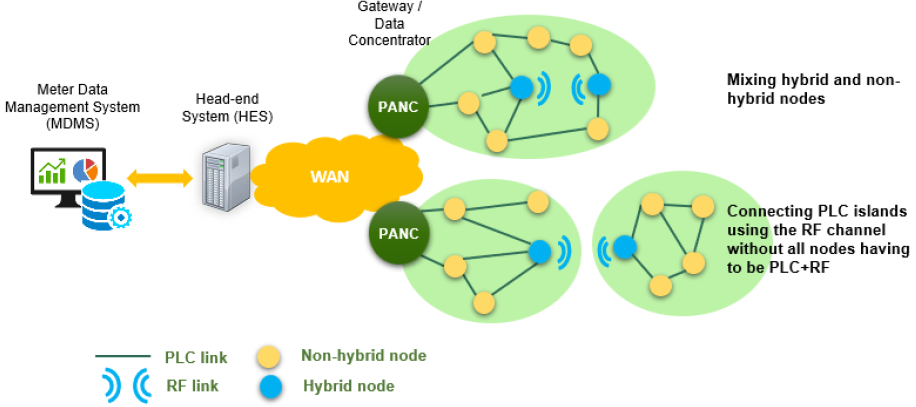

5. 節點數:PRIME最大節點數為1024個,而G3最大節點數為2000個。 如下圖五,G3 hybrid結合RF(Radio Frequency)能支援更多的節點,使得它更適合於更大的網絡。
圖五、G3-PLC Hybrid PLC & RF Profile
PRIME和G3-PLC都是在能源網路通信方面的標準,但調變方式帶寬,數據速率和安全性等…都會有一些差異。選擇哪種標準取決於產品實際應用的需求。
在未來的5~10年內, 全球都把重點放在電動車開發, 充電站和儲能站,能否快速建置開發就為其重要, PLC使用現有電力線來通訊並結合此技術能將大大加快充電站和儲能站的建置速度,以及降低建置成本和維護成本等優勢。
以7KW的家用充電樁來看,他的功率遠大於家用的任何電器產品,安全性就極為重要,經由PLC通訊技術,從而實現對充電樁的遠程控制和監測在此過程中PLC技術可以提供以下功能:
1. 遠程控制:通過PLC通訊技術,用戶可以遠程控制充電樁的開啟或關閉,以及調節充電功率等參數。
2. 監測系統:PLC通訊技術可以實現對充電樁的運行狀態進行監測,例如檢測充電樁的工作電流和電壓、充電功率等參數。
3. 資訊回報:PLC通訊技術可以將充電樁的運行狀態和數據回覆給用戶端,例如顯示充電時間、充電功率、充電狀態等信息。
總結來說,PLC技術可以應用於各種場景,尤其是在建立通信網絡困難的場合,PLC技術可以有效地解決通信問題,降低建設成本,提高通信效率。

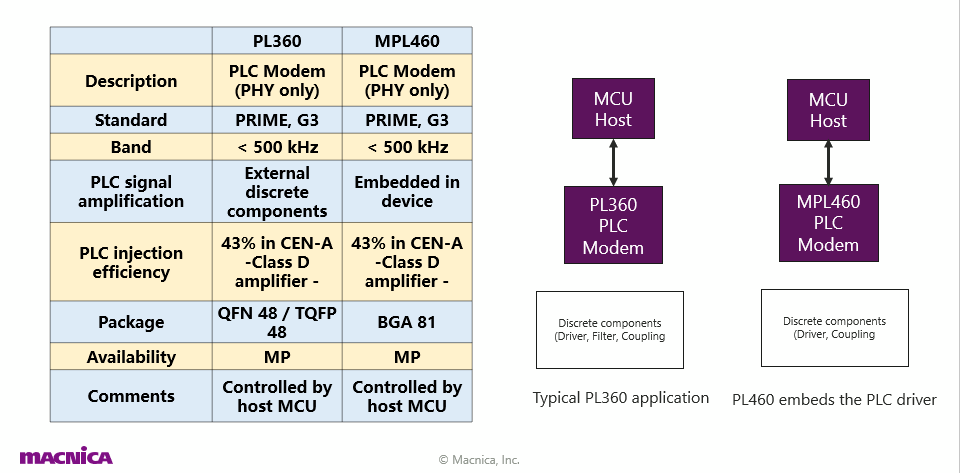

圖六、Microchip Power Line Communications
1. G3 Alliance, https://g3-plc.com/
2. Prime Alliance, https://www.prime-alliance.org/
3. MCHP Smart Energy PLC solutions, narrow-band Power Line Communication, https://reurl.cc/NqzA
4. Power Line Communication (PLC), Renesas, https://reurl.cc/a16G0G
