市面上常見3C 產品的AC/DC充電器,其電源架構大多為Flyback轉換器,因有較高的效率、較小的體積和重量、較簡單的電路設計和較低的成本,一直為主流製造廠商的選擇。其電路當中會使用到一個功率開關元件,傳統以矽(Si) 製程為主的金屬氧化物半導體場效電晶體 (Metal-Oxide-Semiconductor Field-Effect Transistor,縮寫:MOSFET)在高頻操作下存在著較大的開關損耗和導通損耗,限制了轉換器的效率和功率密度。
AC/DC Flyback轉換器是一種常見的電力轉換裝置,常被應用於電源供應器和充電器等場合。其基本工作原理如下:
(圖一) 簡化的返馳式轉換器電路
氮化鎵場效應電晶體(GaN-FET)相較於傳統的矽基場效應電晶體(MOSFET)具有一些顯著的優點,這使得它在一些特定的應用中更有吸引力。以下是GaN-FET的一些主要優點:
總體而言,GaN-FET在高頻率、高功率密度、高效能以及高溫環境等方面的優勢,使其成為一些特定應用中的理想選擇,例如雷射驅動、無線通信、軍事雷達和電力轉換等領域。
氮化鎵和矽在相同的額定電壓下比,氮化鎵元件的每單位面積的導通電阻值要低得多。這使得氮化鎵晶片和其封裝尺寸顯著減小。
GaN-FET 其製程工藝為橫向結構的功率元件,其物理特性具有小於矽Si-MOSFET十分之一以下的閘極電荷(Qg)與輸出電荷(Qoss),且沒有逆向回復電流(Irr)的問題。

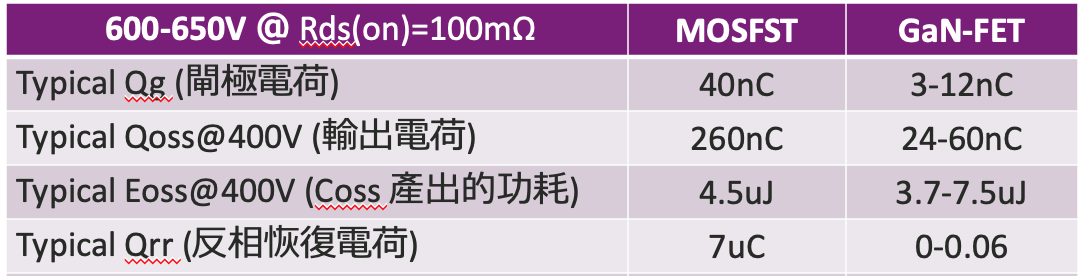

(表一)為耐壓600~650V相等級時MOSFET與GaN-FET簡易參數差異 :
(表一)
GaN-FET具有極低的輸入電容Ciss與輸出電容Coss,使得它能夠在更高的開關頻率下運行,減少變壓器體積和重量。這進一步提高了轉換器的效率和功率密度。
低開關損耗: GaN-FET可支持非常快的開關速度應用,這意味著在開關過程中會有更少的能量損耗。這大幅提高了轉換器的效率,同時降低了散熱需求,使得系統更加可靠。
GaN-FET的低輸出電容和快速開關速度有助於實現更高的轉換器控制準確性和穩定性。這對於對輸出電壓精度要求較高的應用至關重要。
隨著GaN-FET的應用,AC/DC Flyback轉換器的技術也迎來了一些重要的突破和變革:
總體而言,GaN-FET在AC/DC Flyback轉換器中的應用為能量轉換領域帶來了顯著的技術進步,同時提升了轉換器的性能和效率,促使相關應用領域邁向更為高效、小型化、輕量化的方向。
(圖二)
Renesas推出高性能AC\DC Flyback控制器 iW9872,做為GaN-FET 搭配AC\DC Flyback Converter的應用產品。

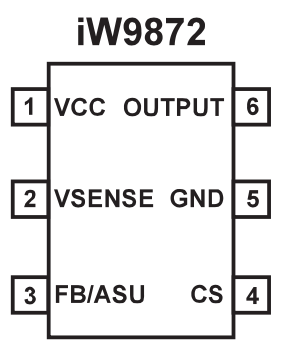

(圖三) iW9872_SOT-23-6 Package

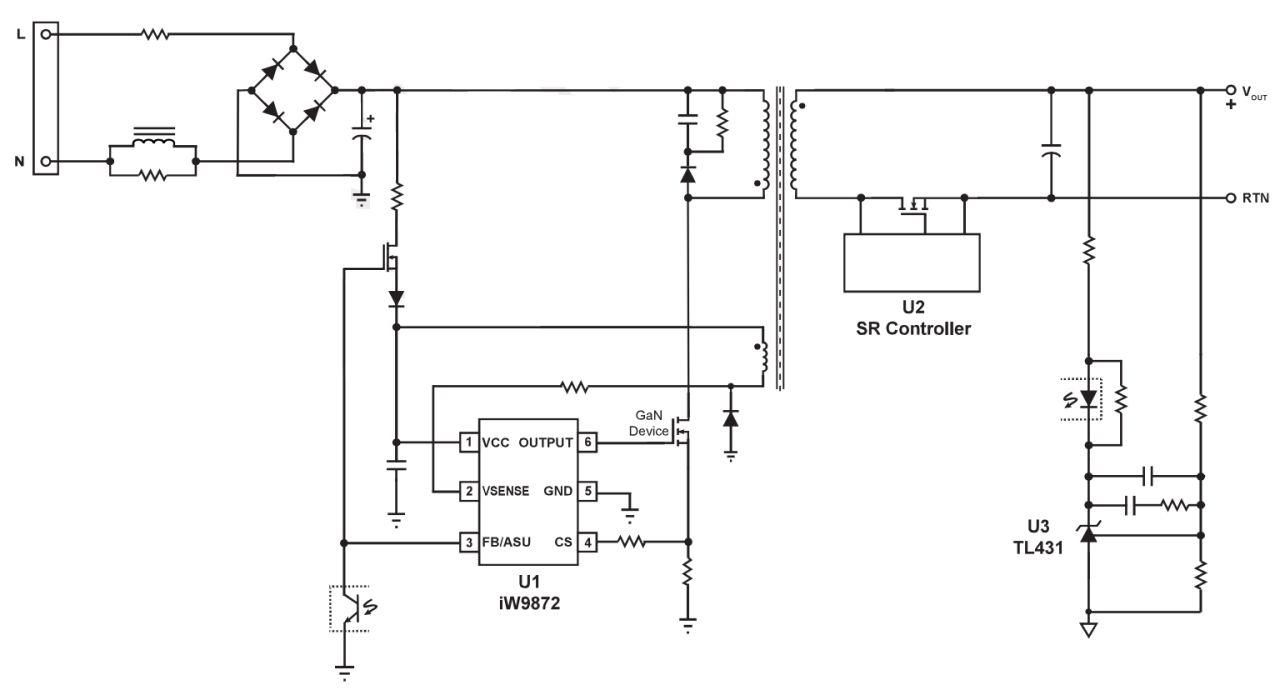

(圖四) 應用電源架構
iW9872 是一款用於次級側調節 (SSR) 的高性能交流/直流初級側數字反馳式控制器。
該器件在瑞薩電子獲得專利的恆定頻率、準諧振 (QR) 開關模式和自適應多模式控制 (MMC) 下運行。
iW9872 獨特的 MMC 操作模式包括 PWM、PFM 和突發模式,可優化反馳式轉換器性能,包括效率和 EMI。 它還提供了一些關鍵的內置保護功能。iW9872芯片可以實現高效率、高精度電壓/電流控制和快速動態負載響應,所有這些都以最低的系統成本實現。
其主要特性如下:

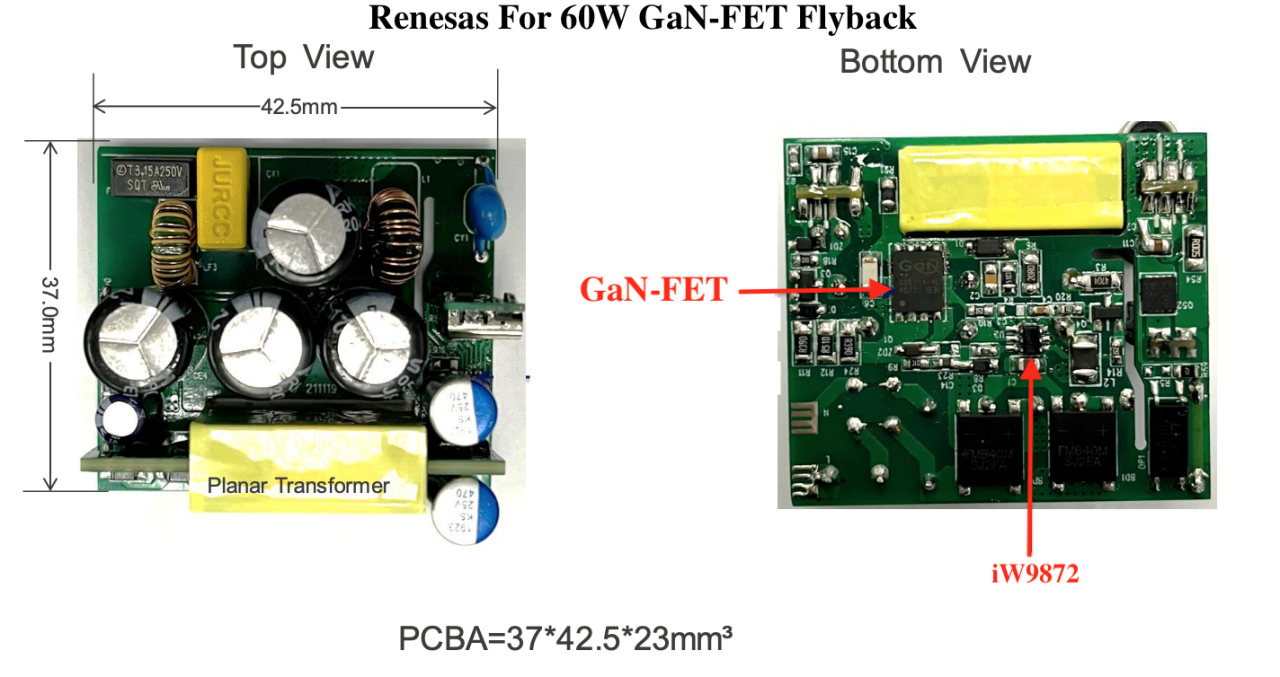

(圖五)
