使用光傳輸通話的歷史比無線電還早,可追朔到1880年貝爾實驗室。Visible Light Communications為可見光通訊,可見光的頻率介於400 THz(波長780 nm)至800 THz(波長375 nm)之間。而VLC是一種數據通信技術,它使用可見光作為載體,屬於低數據傳輸(kb / s)。

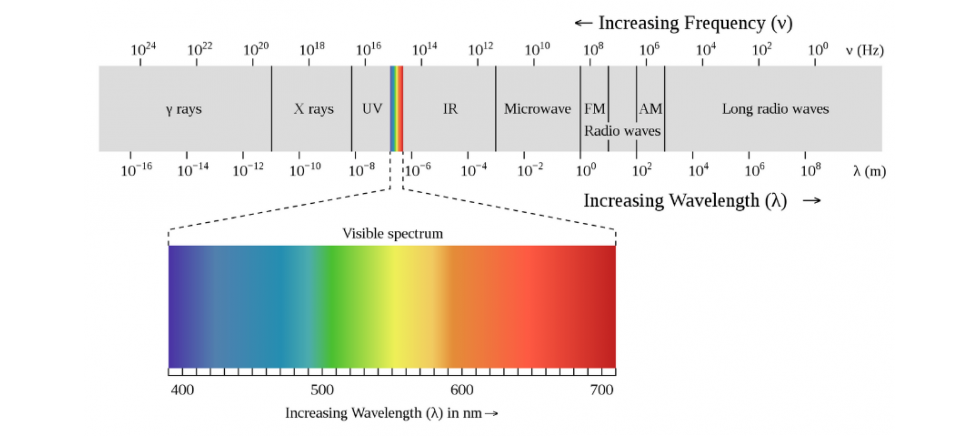

圖一、可見光在無線頻段範圍

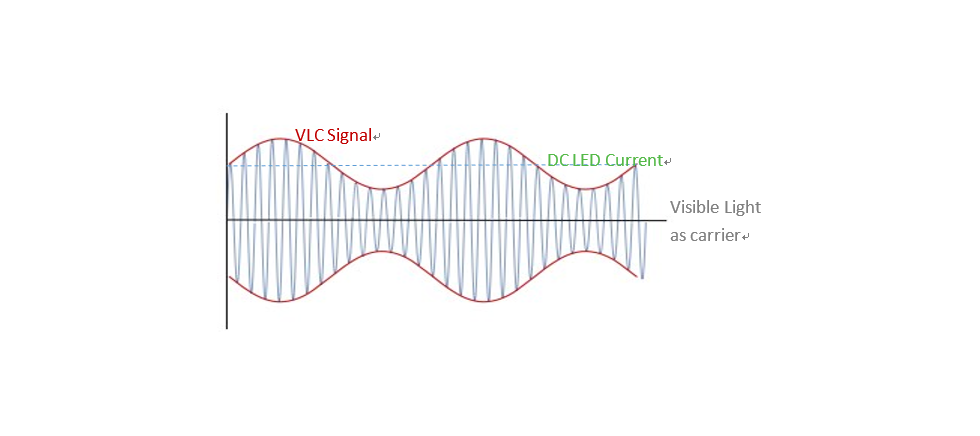

圖二、LED驅動電流載入VLC訊號
Lifi在 5 米(16 英尺)的距離上使用白光 LED 時通訊其速度可以到500 Mbit/s,在實驗室條件下使用5個LED在相對長距離上可達到100 Mbit/s
現有射頻標準的補充技術 IEEE 802.15.7 Visible Light Communication Task Group. (https://www.ieee802.org/15/pub/TG7.html)
與VLC 系統有一個區別就是Lifi與 Wi-Fi 類似,但Lifi是一允許雙向傳輸光的VLC 形式。不同的是,它不是無線電頻譜,而是通過配備特殊芯片的LED燈泡控制,利用可見光譜來傳輸資料。

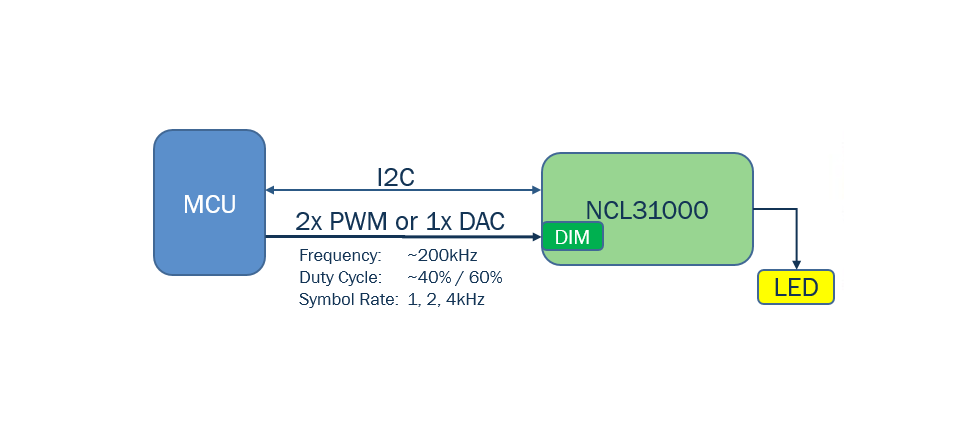

圖三、微處理器利用 i2c, PWM控制LED 驅動IC
圖四、LED驅動電流載入VLC訊號

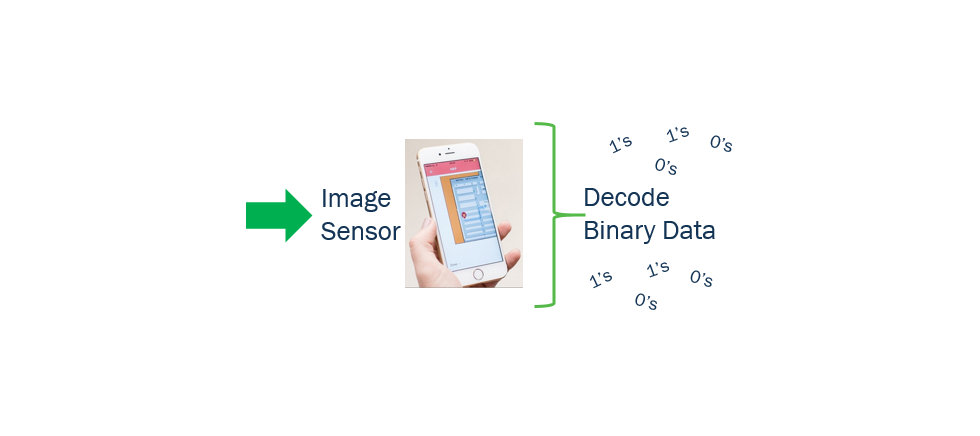

圖五、用手機影像感測器接收並解碼出資料
更適合於電磁干擾敏感的場域,如:飛行器、醫療院所、有爆炸風險的場域等。
2. 可擴展性 Scalability
3. 高安全性 Higher security
4. 系統相對簡單 Less complexity
圖六、市售手機的鏡頭即可接收
如何達成?
Accuracies below 30cm are achievable in the field
知名照明品牌 Philips 發起了一個燈具認證計畫 “Yellow Dot”, 只要燈具經過認證並符合相關測試條件即可取得 Logo (見圖七),測項條件的定義了PWM (Pulse-width modulation, 脈波寬度調變, Duty Cycle (佔空比) 與Symbol rate(符元率) 等有關參數。
圖七、認證logo.

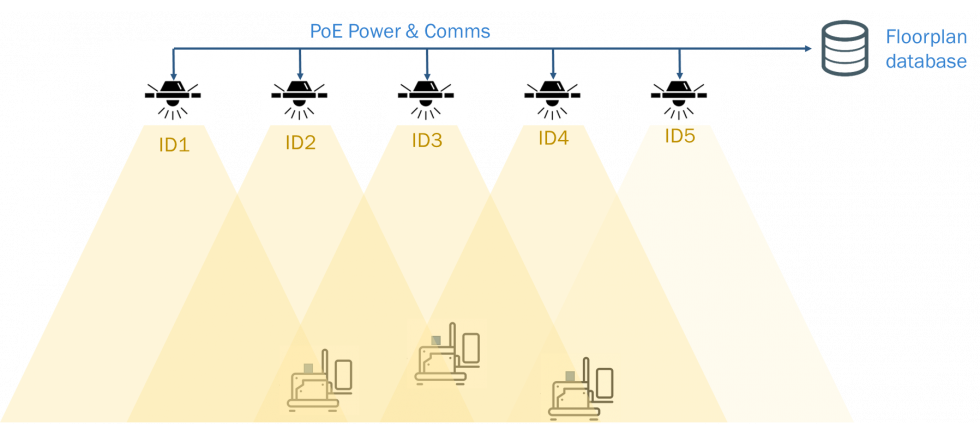

圖八 無人搬運車定位方式
優點:
1. 位置精確度可以到達10公分等級。
2. 不會被無線電訊號干擾。
3. 有相當的安全性保密性,僅侷限於建築物內部。
4. 通訊可透過燈具網路傳輸 (單向傳輸)。
5. 可以擴充現有無電通訊技術(WiFi or BLE) 到燈具網路上 以達到雙向通訊
1. 樓層的資料庫內含燈具的位置資訊,如圖九。

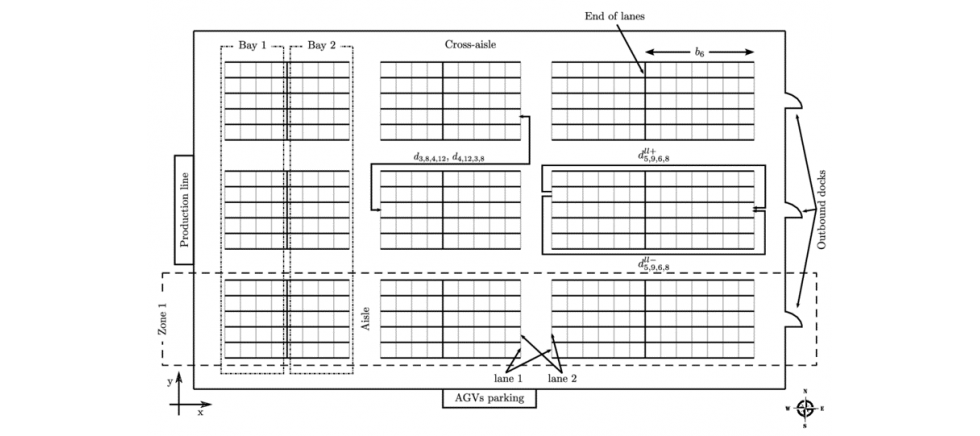

圖九、樓層平面圖
2. LED燈具持續傳輸單獨的識別碼。
3. 位於機器人或設備上的光感應器或相機模組接收識別碼。
4. 機器人或設備利用三角量測來計算出位置資訊。
5. 利用平面圖來呈現手機或行動裝置的位置。(如圖十)

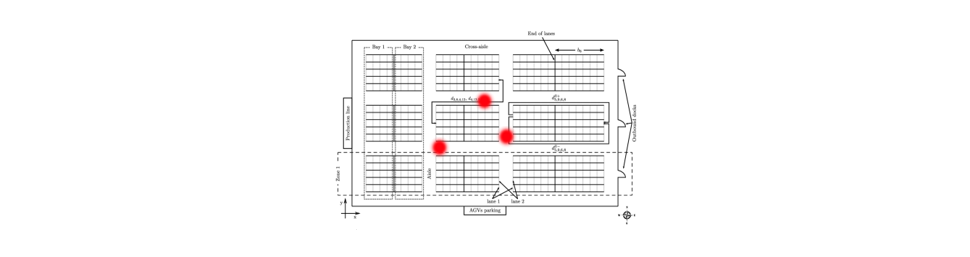

圖十、使用平面圖顯示目前位置

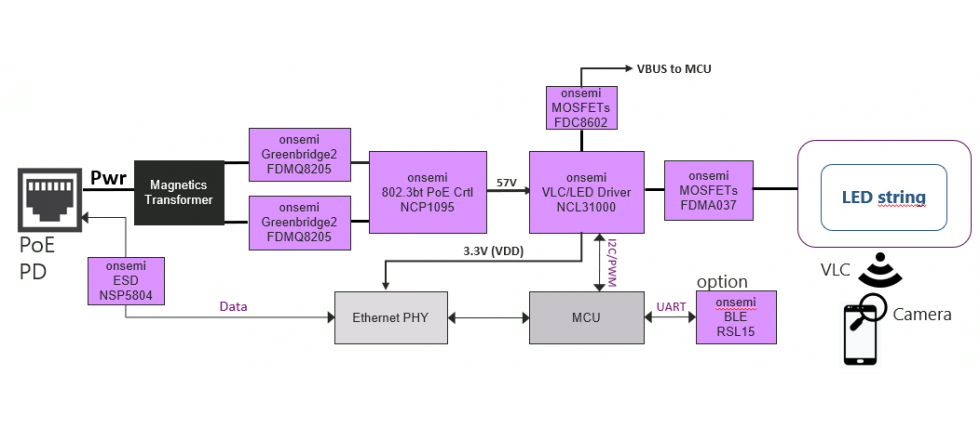

茂綸LED照明解決方案方塊圖(見圖十一):
圖十一

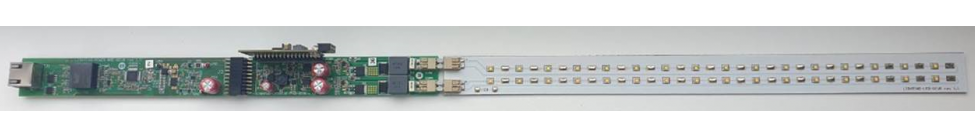

圖十二 實體演示板
透過PoE供電, 並利用安森美onsemi帶有VLC 通訊功能的驅動IC NCL310xx系列來驅動LED.
onsemi 除了有 PoE PD controller, LED驅動器之外也有基於BLE5.2技術的藍芽芯片,如有需求請聯絡茂綸安森美的產品經理。
結論: 目前LED照明市場漸漸流於價格競爭, 透過新的附加功能可以增加利潤,並提供更好的終端使用者經驗.
1. 光照上網技術, 維基百科, https://zh.wikipedia.org/wiki/%E5%85%89%E7%85%A7%E4%B8%8A%E7%BD%91%E6%8A%80%E6%9C%AF
3. Wireless data from every light bulb, LiFi, https://lifi.co/
4. onsemi, https://www.onsemi.com/
5. Yellow Dot program, Philips, https://www.lighting.philips.co.uk/systems/themes/led-based-indoor-positioning/yellowdo
