美籍科學家尼古拉·特斯拉 (Nikola Tesla)於西元1921年使發明特斯拉線圈 (Tesla Coil)把電磁感應實體化,不過當時的技術還不成熟,所以安全問題仍為隱憂。隨著時代的變遷、科技的進步,電磁感應技術已經常見在日常生活中。下圖一是特斯拉最著名的一張照片。
圖一、特斯拉坐在他的線圈旁 Nikola Tesla, with his equipment
無線充電也是電磁感應的一種衍生應用,無線充電的原理是變化磁通量中的導體,產生電動勢。這個電動勢稱為感應電動勢,若將導體閉合成一封閉的迴路,該電動勢會驅使電子流動,形成感應電流。

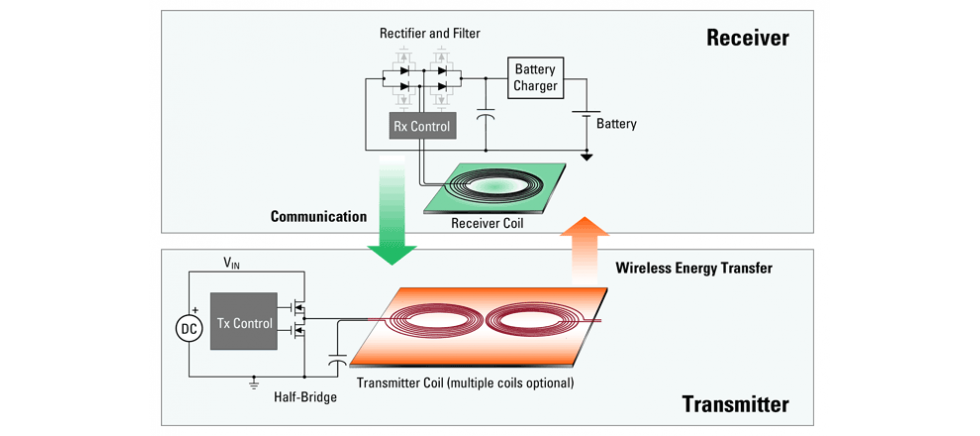

圖二、無線電池充電系統的主要組成部分
目前無線充電最廣泛的應用是在手機上,擺脫線材的束縛,讓消費者在使用上更加方便,自從某知名手機品牌加入無線充電之後更是帶動市場,讓更多品牌加入這項功能,現在無線充電已經成為手機上的基本功能之一。
目前市面上無線充電主流技術有兩種:

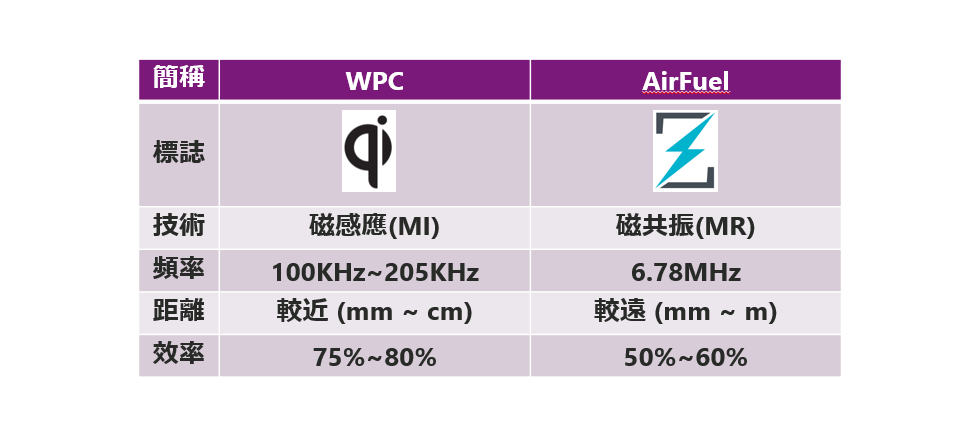

全球原本有三大無線充電聯盟,WPC(Wireless Power Consortium) ,A4WP (Alliance for Wireless Power)與PMA (Power Matters Alliance)。2015年時A4WP與PMA合併成AirFuel(AirFuel Alliance),因此變成WPC與AirFuel爭奪天下的局面。兩大無線充電聯盟技術(MI & MR)以及與待充電物距離以及效率也有不同差異,讀者能從圖三上看出WPC 與 AirFuel 之間技術上的差異。
圖三、兩大無線充電聯盟差異表
無線充電的過程中就像是一個微波爐,線圈與線圈的接觸面會產生熱,如果一不小心,將會帶來危險,輕則損毀充電的裝置,重則引發可能會引發火災。 因此在無線充電的動作時,有著一連串的控制監控流程,其目的就是減少危險產生。

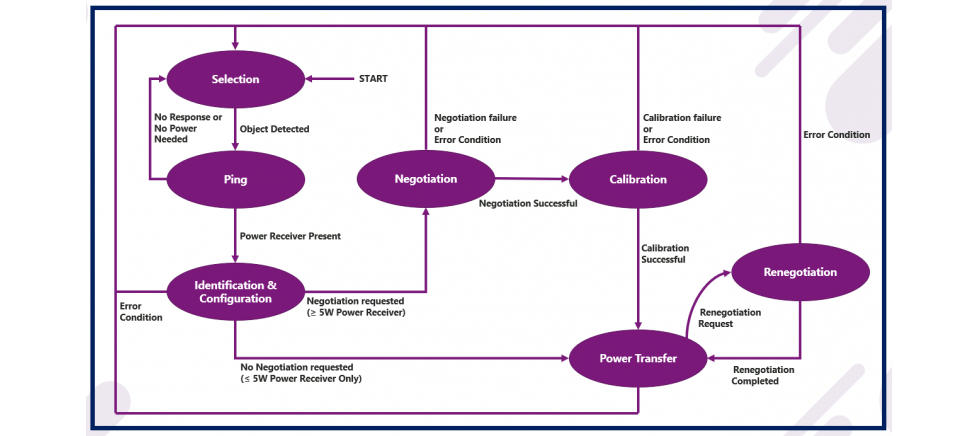

Power transmitter (TX)是如何偵測到Power Receiver(RX),如何建立起協定(Contract),進而供電(Power transfer),在整個充電的過程中又會做什麼事呢?下圖四是TX與RX充電過程中的Qi控制流程圖:
圖四、Qi控制流程圖
這階段TX會發送訊號偵測是否有物體放置在線圈之上。物體有兩種,一種是RX,一種是異物。TX透過Ping來偵測線圈上的物體是否為RX。
可分為以下兩種
TX要降低偵測物體放置時的功耗,因此TX會一段時間傳送一個耗電較小的Analog Ping來偵測線圈上的電壓或電流,判斷是否有物體放置在TX線圈上。
當偵測到物體時便會傳送Digital Ping,這是個較大的電壓振幅訊號,RX線圈在接收到訊號後,這個訊號提供足以讓RX IC啟動的電力且回覆信號強度的封包給TX,TX在接收到RX的封包後,才會繼續提供電力給RX。如果RX沒有回覆,TX就會停止提供電力,判斷此時的物體為異物。
RX回覆信號強度給TX後,便進入Identification & Configuration,RX會再發送Identification & Configuration封包給TX,讓TX得知RX的資訊。

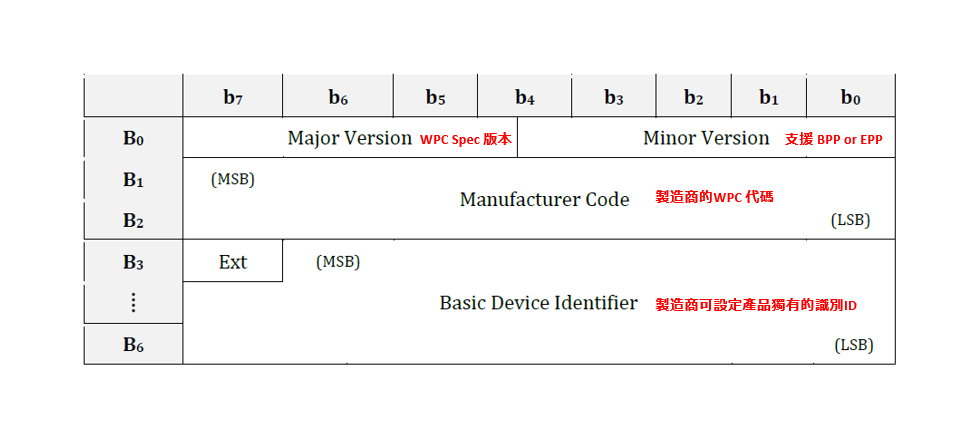

封包內的訊息有RX的WPC spec版本,支援的Power level 是BPP(Baseline Power Profile,≤5W)或是EPP(Extended Power Profile,5W~15W),製造商的WPC編號,產品製造商可以設定獨有的識別ID編號。
圖五、Identification Packet
封包內的訊息有RX所屬的Power等級與所需要的最大電力功率,電力傳送時所監控的平均參數。
圖六、Configuration Packet
TX會根據RX傳送來的Identification & Configuration來建立Power transfer contract。如果RX需要的Power小於等於5W,TX與RX就會直接進到Power transfer,TX就會開始供電給RX,而RX可以直接輸出。這個階段,RX不停地偵測目前的狀態,並回報下面這些訊息給TX,TX就可以回應。
RX回報Control Error的數值給TX,TX就根據這個值來改變TX線圈的電流調整TX輸出的能量,直到Control Error的值為"0"。

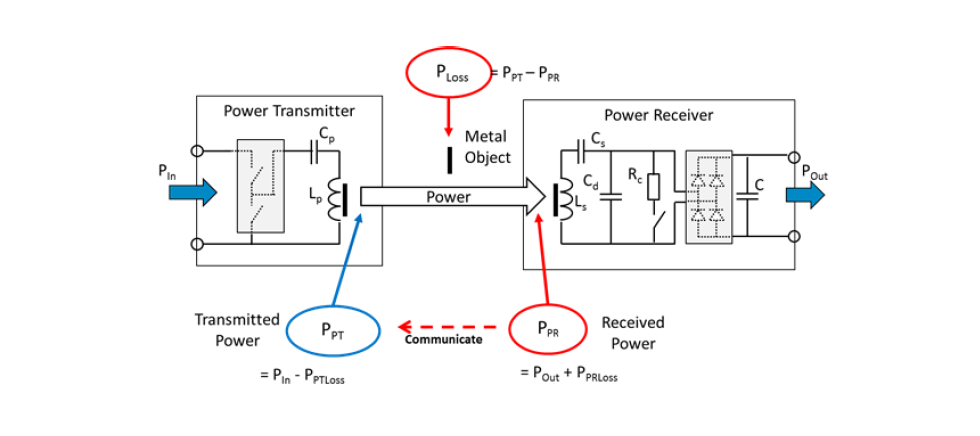

TX需要得知Power Loss,來判斷是否有異物出現。圖七是能量傳輸時的Power Loss是如何計算得來,PPT是TX的輸出功率,PPR是RX接收到功率,兩個數值相減,就是PLoss損失功率。RX要不停去回報PPR,TX才能去更新PLoss功率。如果發現PLoss超過位準,此時傳輸的電力將會中斷,判斷此時可能再線圈之間有異物導致損耗過大。圖八是5W、10W、15W判斷Power Loss的位置。
圖七、Configuration Packet
圖八、 Power loss的判斷位準
RX裝置如果有搭載電池,可用這個封包來回報電池充電的狀態。如電池的充電電量狀態
RX發送End Power Transfer封包給TX,要求結束Power transfer。此外也可以註明RX要求結束的原因,如過電流、過溫、充電完成。
RX發送Renegotiate封包給TX,來調整Power transfer contract。當TX同意後,就會進到Renegotiate階段
在Power transfer contract後,如果RX的需求是大於5W的,就需要進行Negotiation。進到Negotiation後,RX送出Request來更新Power transfer contract,如將從5W提升到10W或是15W。
Power transfer這個階段,RX也會傳送下面這些訊息,讓TX、RX可以得知彼此的資訊。
RX可以使用特定的需求封包來與TX協商對電力重送改變。如果TX對這個封包無回應,代表TX不支援這個需求
RX發送這個命令,請TX確認是否有偵測到異物。
RX可以發送WPID(Wireless Power Identifier)給TX,這是產品所設定獨有的辨識碼,讓TX可以分辨出這是彼此專屬對應的RX,
廠商可以自行定義,當RX得到TX的ID,並且能辨別到TX。RX就可以用這個封包來傳送特定的命令或資訊,此外TX也要建立這個封包的資訊,才能辨別這個封包。
如某知名廠牌的手機在部分的TX上可以充電到7.5W,如沒收到RX這個封包則進行5W充電
Negotiation結束後,就會進入到Calibration。這階段是用來增進當超過5W時的Power Loss計算能力,讓FOD偵測更準確。每個產品的TX或RX電路機構設計都不相同,使得TX傳送能量的能力RX接收能量的能力也不同,導致Power Loss的結果也會不相同。
為了讓Power Loss的標準統一,需要去校正PPT、PPR的功率值。校正的方式是分別在輕載(Light Load)與重載(Connected Load)來得到PPT與PPR,再用線性內插法(Linear interpolation)來得到校正常數a,b。在進到Power transfer mode後,PPT、PPR的值再用a,b值來校正,再去計算PLoss。TX才能判斷是否是FO,這部分在WPC Spec內有詳細的說明與計算公式介紹

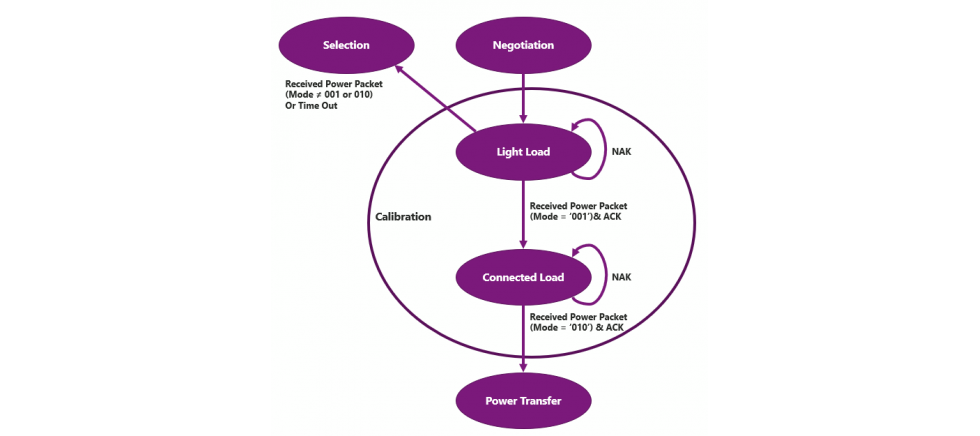

圖九、進入EPP後的Calibration流程

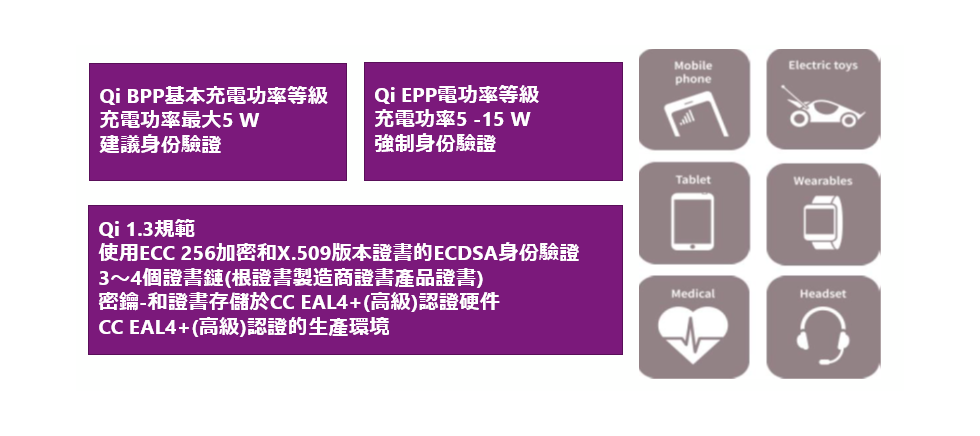

如上圖九是無線充電進入EPP後的Calibration流程,隨者無線充電的產品應用普及,BPP(5W)已經開始無法滿足需求,EPP(15W)或是更大瓦數的產品會越來越多,為了降低產品和人身風險在最新發布的Qi V1.3版本開始增加身份驗證功能。

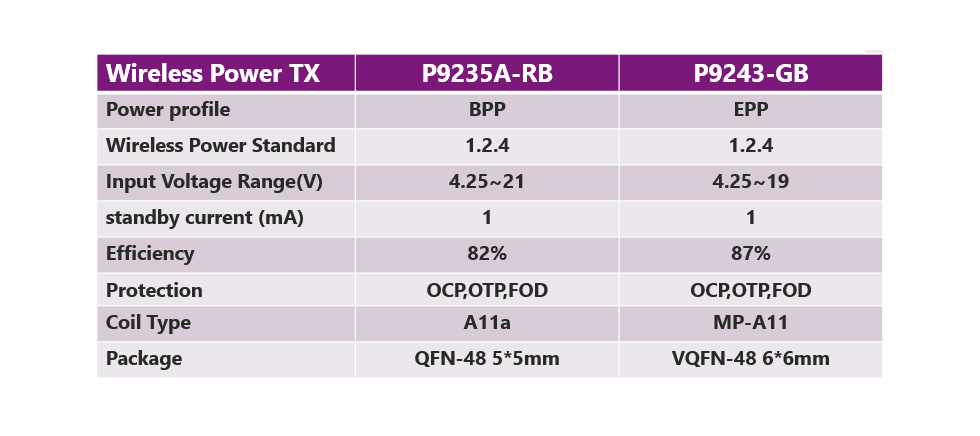

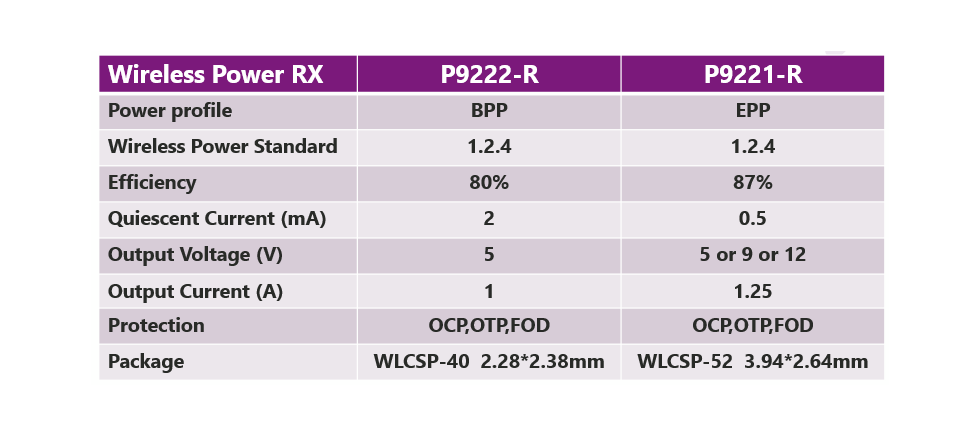

由茂綸 (Macnica Galaxy Inc.)所代理的瑞薩電子 (Renesas Electronics Corporation)提供全面完整的無線充電方案。
由茂綸 (Macnica Galaxy Inc.)所代理的瑞薩電子 (Renesas Electronics Corporation)提供全面完整的無線充電方案。
