O dinamômetro inteligente para concessionárias de energia foi desenvolvido pela B&C Engenharia com apoio e suporte da Macnica DHW para a Celesc, no âmbito do programa de Pesquisa e Desenvolvimento da Aneel.

Trata-se de uma solução pioneira que mede e transmite em tempo real (1) a tração aplicada aos cabos das redes de distribuição, (2) a temperatura no local da instalação e (3) a posição geográfica onde o tracionamento está sendo realizado.

Assim, o dinamômetro inteligente garante instalação e manutenção mais seguras, rápidas e eficientes de redes de distribuição de média e baixa tensão.

Compacto, leve, portátil e conectado via wi-fi a um tablet, o equipamento trouxe ganhos expressivos de confiabilidade operacional, reduzindo falhas, riscos de rompimento de cabos e interrupções no fornecimento de energia elétrica.

Tradicionalmente, concessionárias de energia elétrica enfrentam dificuldades no tracionamento adequado dos cabos durante obras de implantação e manutenção das redes elétricas de média e baixa tensão, sejam estas urbanas ou rurais.

Sem instrumentos de precisão, eletricistas precisavam se basear em métodos visuais para avaliar a tração e o posicionamento dos condutores, o que frequentemente resultava em problemas sérios, como:

• rompimento de cabos em baixas temperaturas devido à tração excessiva.
• alongamento excessivo dos cabos em períodos de calor intenso, reduzindo a altura mínima exigida da rede ou gerando curto-circuito por contato com cabos adjacentes.
• alteração do prumo e envergamento de postes, comprometendo a rede.
• toques acidentais entre fases, gerando curtos-circuitos e riscos à segurança pública por tracionamento insuficiente dos cabos.

Esses fatores, além de aumentar os custos de manutenção e indenizações por falhas, comprometiam diretamente a confiabilidade do fornecimento de energia.

E foi nesse contexto que a CELESC, em parceria com a B&C Engenharia e o apoio da Macnica DHW, decidiu investir em inovação para criar um equipamento capaz de oferecer medições confiáveis e em tempo real da tração aplicada aos cabos. Mais do que isso, permite, com a entrada de uma quantidade mínima de dados, definir a tração ideal para cada vão e acompanhar o processo de tracionamento, avisando quando a tração ideal calculada foi atingida.

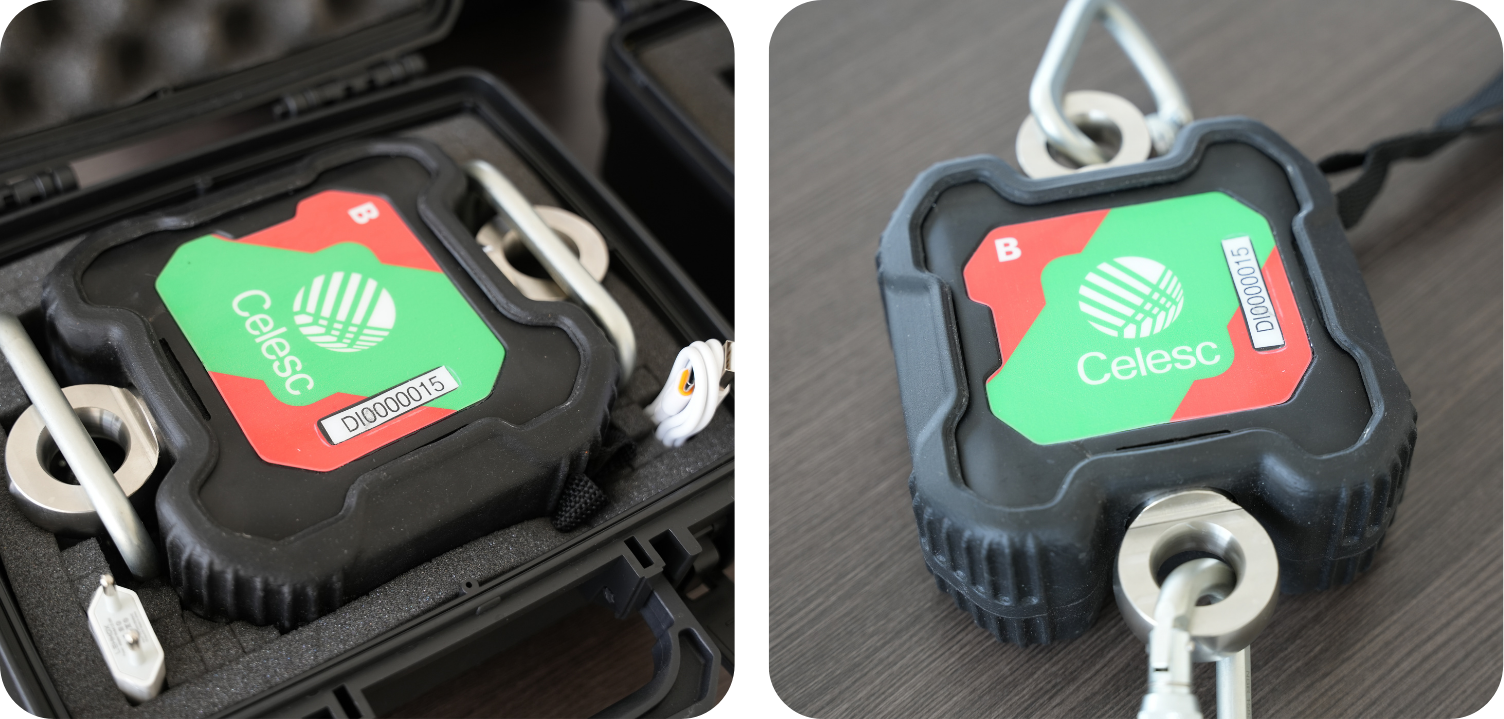

O projeto resultou no dinamômetro inteligente para concessionárias de energia, um dispositivo portátil, robusto e de fácil utilização em campo.

Desenvolvido pela B&C Engenharia com suporte da Macnica DHW, o equipamento passou por diferentes etapas de evolução tecnológica, desde um protótipo robusto até a versão atual, compacta e leve.

A inovação segue padrões técnicos que permitem aplicação prática e confiável no dia a dia das equipes.


• Conectividade wi-fi: os dados de tração medidos são transmitidos em tempo real por wi-fi para um tablet, permitindo que a equipe acompanhe o processo a até 60 metros de distância.
• Precisão na instalação: o sistema calcula a tração ideal considerando tipo do condutor, comprimento do vão e a temperatura ambiente no momento do tracionamento.
• Sinalização sonora: o equipamento emite alertas quando a tração alvo é atingida, facilitando o trabalho dos eletricistas durante o processo de tracionamento no alto do poste.
• Relatórios completos: os dados coletados são armazenados e organizados automaticamente, incluindo informações como data, hora, geolocalização, tramo da rede sendo instalada ou mantida e fotos da instalação ao final do processo de tracionamento.
• Portabilidade e durabilidade: mais leve que versões anteriores, possui bateria recarregável de longa duração e é resistência à água e poeira.

O dinamômetro inteligente também facilita a reenergização após rompimentos, pois assegura que os condutores estejam tracionados corretamente e posicionados na altura ideal antes do religamento em caso de necessidade de manutenção de uma parte da rede elétrica.


A CELESC já colhe benefícios expressivos com o uso do dinamômetro inteligente em suas operações.

1. Maior segurança operacional
   As equipes passaram a contar com dados confiáveis sobre a tração aplicada aos cabos, reduzindo drasticamente riscos de rompimento, acidentes e falhas estruturais.
2. Redução de custos de manutenção
   Com a instalação mais precisa e o monitoramento contínuo, diminuiu a necessidade de reparos corretivos e de substituição de cabos danificados.
3. Confiabilidade do fornecimento de energia
   O equipamento contribuiu para um número menor de interrupções no fornecimento de energia elétrica para os clientes e maior estabilidade na rede elétrica, garantindo melhor qualidade de serviço ao consumidor final.
4. Eficiência no processo de obras
   O dinamômetro inteligente otimizou o tempo gasto em instalação e manutenção pelas equipes, e os gestores agora conseguem monitorar remotamente as operações, aumentando a produtividade e o controle sobre as instalações e manutenções realizadas.
5. Documentação técnica completa
   A geração de relatórios mais detalhados trouxe mais transparência e rastreabilidade para as atividades de instalação e manutenção, sendo um diferencial importante para o acompanhamento das obras, auditorias e conformidade regulatória.

Celesc

A Celesc Distribuição S.A. é uma das maiores concessionárias de energia elétrica do Sul do Brasil, atendendo a mais de três milhões de consumidores em Santa Catarina.

Reconhecida pelo investimento contínuo em inovação e qualidade, a Celesc atua fortemente em programas de pesquisa e desenvolvimento regulados pela Agência Nacional de Energia Elétrica (Aneel), buscando sempre soluções que melhorem a confiabilidade de seu sistema elétrico.


B&C Engenharia

Sediada em Florianópolis, é especializada no desenvolvimento de soluções tecnológicas para o setor elétrico, com foco em IoT, hardware e software aplicados a redes de energia.

No projeto do dinamômetro inteligente, foi a responsável pelo desenvolvimento completo da solução, desde o conceito até a validação em campo.


Macnica DHW

Subsidiária da Macnica Inc. no Brasil, a Macnica DHW atua como parceira estratégica em inovação tecnológica, apoiando empresas na inserção de soluções avançadas no mercado.

No projeto do dinamômetro inteligente, a Macnica DHW deu suporte técnico e estratégico para viabilizar a evolução do produto rumo ao TRL9, estágio final da cadeia de inovação da Aneel.
