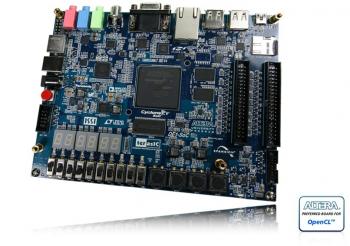

Kit FPGA DE1-SoC Altera

Kit-FPGA-DE1-SoC-Altera

O Kit DE1-SoC possui variados periféricos e ainda conta com a linha SoC de FPGAs Intel. Isto significa que além dos recursos de FPGA, no mesmo chip está disponível um processador ARM (A-9 Dual Core). Essa integração com a arquitetura ARM traz alguns periféricos em hardware, é o chamado HPS – Hard Processor System: interface SDIO, USB, Ethernet, NAND Flash, I²C, DDR3, QSPI, UART, etc.

Outra vantagem do Kit DE1-SoC é suportar OpenCL. O pacote de software inclui o “BSP (Board Support Package) for Altera SDK OpenCL”, Linux BSP com imagem em cartão de memória SD, e os demais projetos de demonstração de uso dos periféricos.

Selo Terasic

Especificações Técnicas:

FPGA

  • Cyclone V SoC 5CSEMA5F31C6 Device
  • Dual-core ARM Cortex-A9 (HPS)
  • 85K elementos lógicos
  • 4,450 Kbits de memória on-chip
  • 6 PLLs fracionários

Configuração e Depuração

  • Flash serial: EPCS128
  • On-Board USB Blaster II

Memória

  • 64MB (32Mx16) SDRAM para o FPGA
  • 1GB (2x256Mx16) DDR3 SDRAM para o HPS
  • Interface para Micro SD Card (não incluso)

Comunicação

  • Two Port USB 2.0 Host (ULPI interface with USB type A connector)
  • USB to UART (micro USB type B connector)
  • 10/100/1000 Ethernet
  • PS/2 mouse/keyboard
  • IR Emitter/Receiver

Display

  • 24-bit VGA DAC

Audio

  • 24-bit CODEC

Entrada de Video

  • TV Decoder (NTSC/PAL/SECAM)

Conversor Analógico-Digital

  • 500 mil amostras por segundo
  • 8 canais
  • 12 bits de resolução
  • Faixa de entrada 0 ~ 4.096 V

I/Os

  • 4 botões de pressão
  • 10 switches chaves
  • 11 LEDs para usuário
  • 6 displays de 7-segmentos
  • 2 conectores de 40-pinos (3.3V)
  • 1 conector LTC

Sensors

  • G-Sensor (HPS)

Alimentação

  • 12V DC – fonte inclusa
