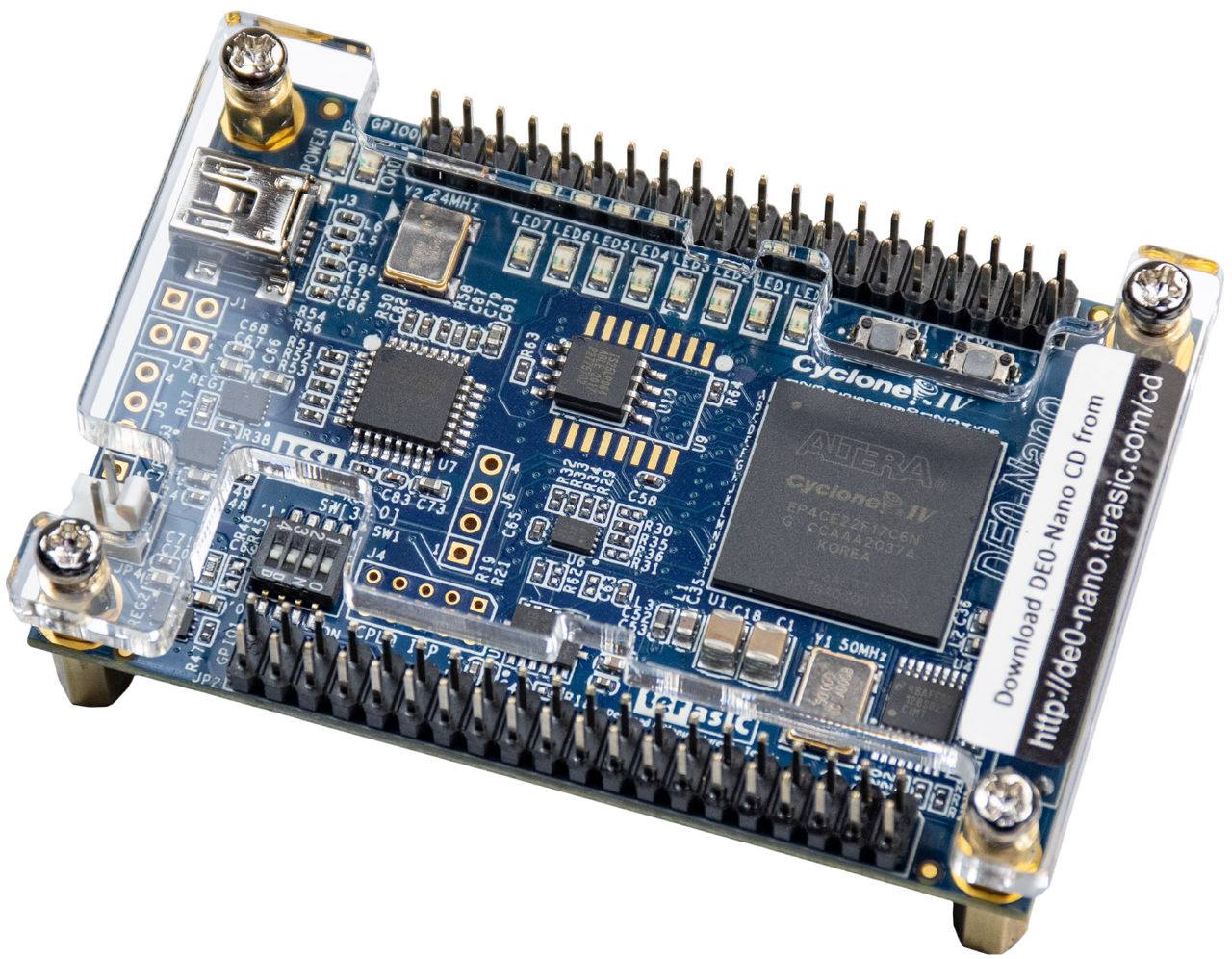

O kit FPGA DE0-Nano apresenta uma plataforma de desenvolvimento FPGA de tamanho compacto adequada para prototipagem de projetos, como robôs e soluções "portáteis". O kit foi projetado para ser usado na implementação mais simples possível visando o dispositivo Cyclone IV de até 22.320 LEs (elementos lógicos).

O kit DE0-Nano possui uma coleção de interfaces, incluindo dois slots de GPIO externos para estender os projetos além da placa DE0-Nano, dispositivos de memória integrados, incluindo SDRAM e EEPROM para maior armazenamento de dados, bem como periféricos de usuário geral com LEDs e botões.

As vantagens do kit FPGA DE0-Nano incluem seu tamanho e peso, bem como sua capacidade de ser reconfigurada sem carregar hardware supérfluo, diferenciando-se de outras placas de desenvolvimento de uso geral. Além disso, o DE0-Nano oferece aos projetistas três opções de esquema de energia, incluindo uma porta USB mini-AB, conector de alimentação externa de 2 pinos e dois pinos DC 5V.

Selo Terasic

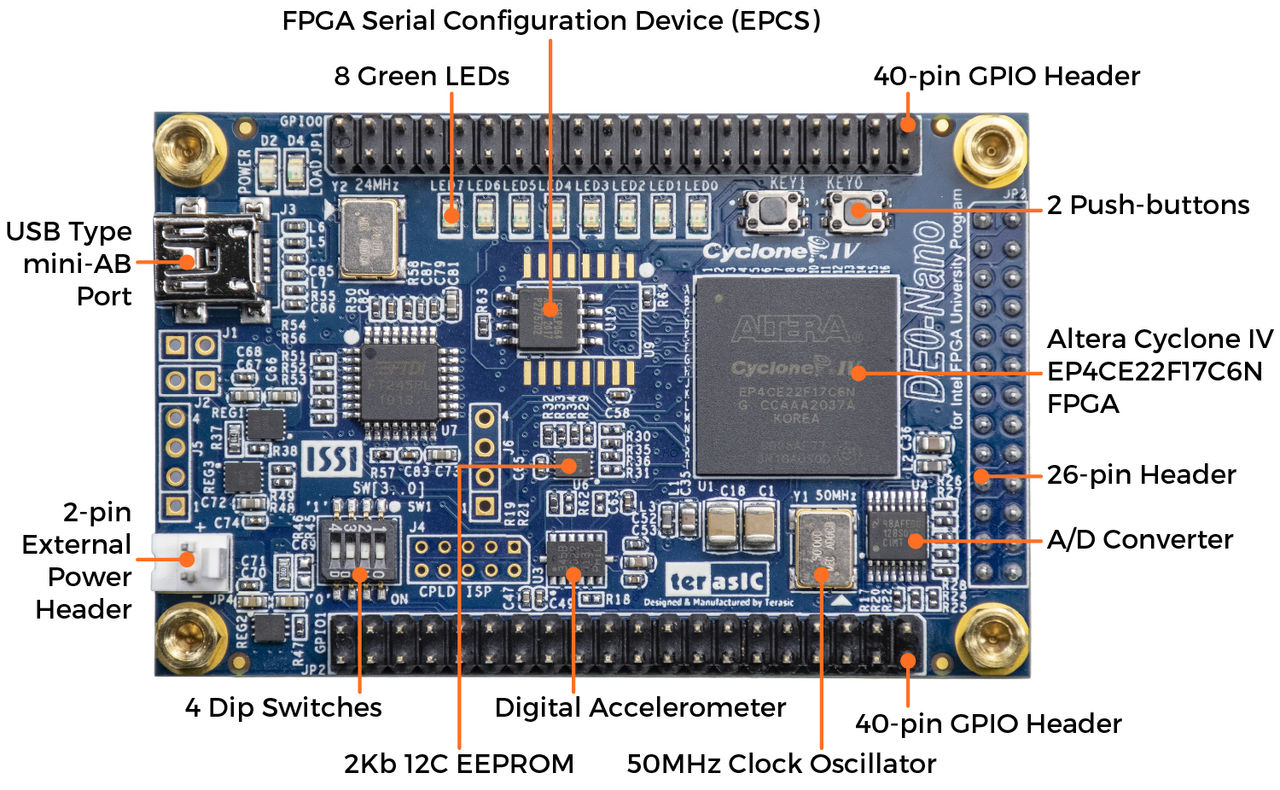

Especificações Técnicas:

FPGA Cyclone® IV EP4CE22F17C6N

  • 22.320 Logic elements (LEs)
  • 594 Kbits Embedded memory (Kbits)
  • 66 Embedded 18 x 18 multipliers
  • 4 General-purpose PLLs
  • 153 Maximum FPGA I/O pins

Configuration Status and Set-Up Elements

  • On-board USB-Blaster circuit for programming
  • FPGA Serial Configuration Device (EPCS)

Expansion Header

  • Two 40-pin Headers (GPIOs) provides 72 3.3V I/O pins
  • Two 5V power pins, two 3.3V power pins and four ground pins
  • One 26-pin header provides 16 3.3V digital I/O pins and 8 analog input pins to connect to analog sensors, etc

Memory Devices

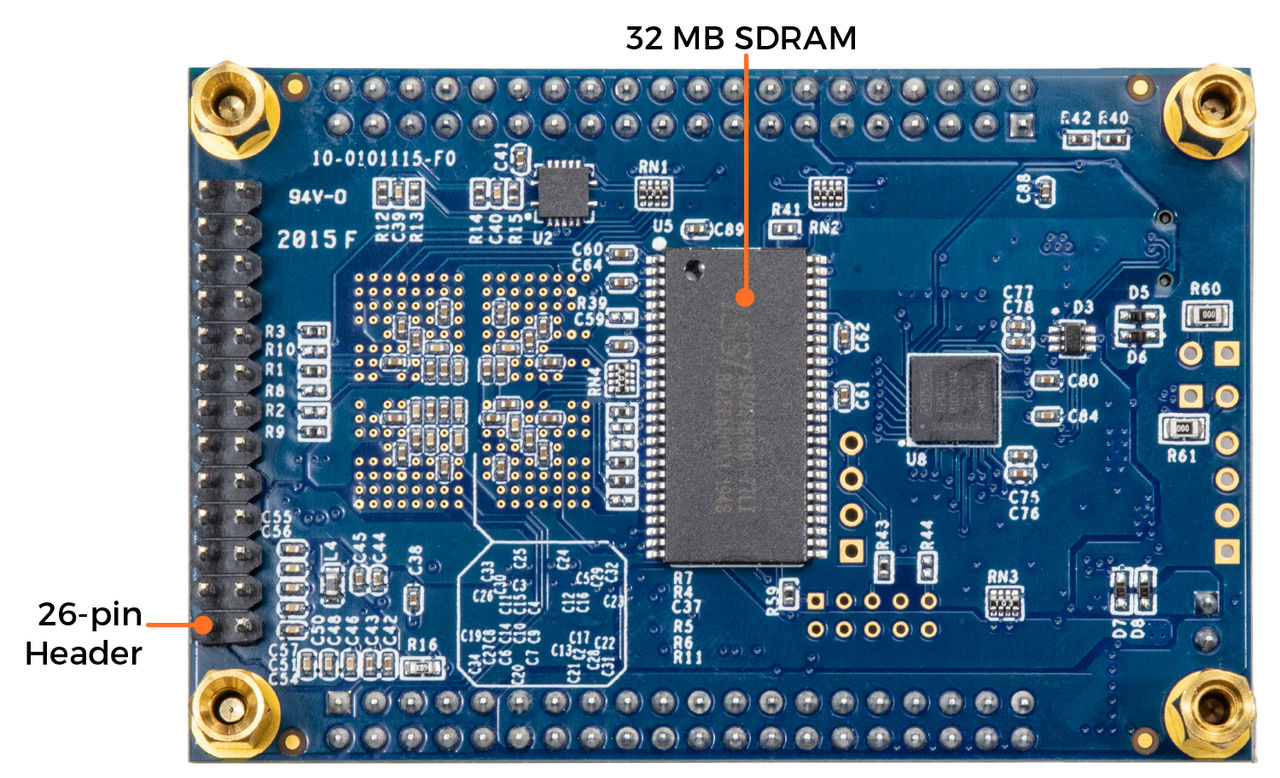

  • 32MB SDRAM
  • 2Kb I2C EEPROM

General User Input/Output

  • 8 green LEDs
  • 2 debounced push-buttons
  • 4 dip switches

G-Sensor

  • ADI ADXL345, 3-axis accelerometer with high resolution (13-bit)

A/D Converter

  • NS ADC128S022, 8-Channel, 12-bit A/D Converter
  • 50 ksps to 200 ksps

Clock System

  • On-board 50MHz clock oscillator

Power Supply

  • USB Type mini-AB port (5V)
  • Two DC 5V pins of the GPIO headers (5V)
  • 2-pin external power header (3.6-5.7V)

Size: 49*75.2mm
