Analog Devices M2K Kit

Funcionalidades

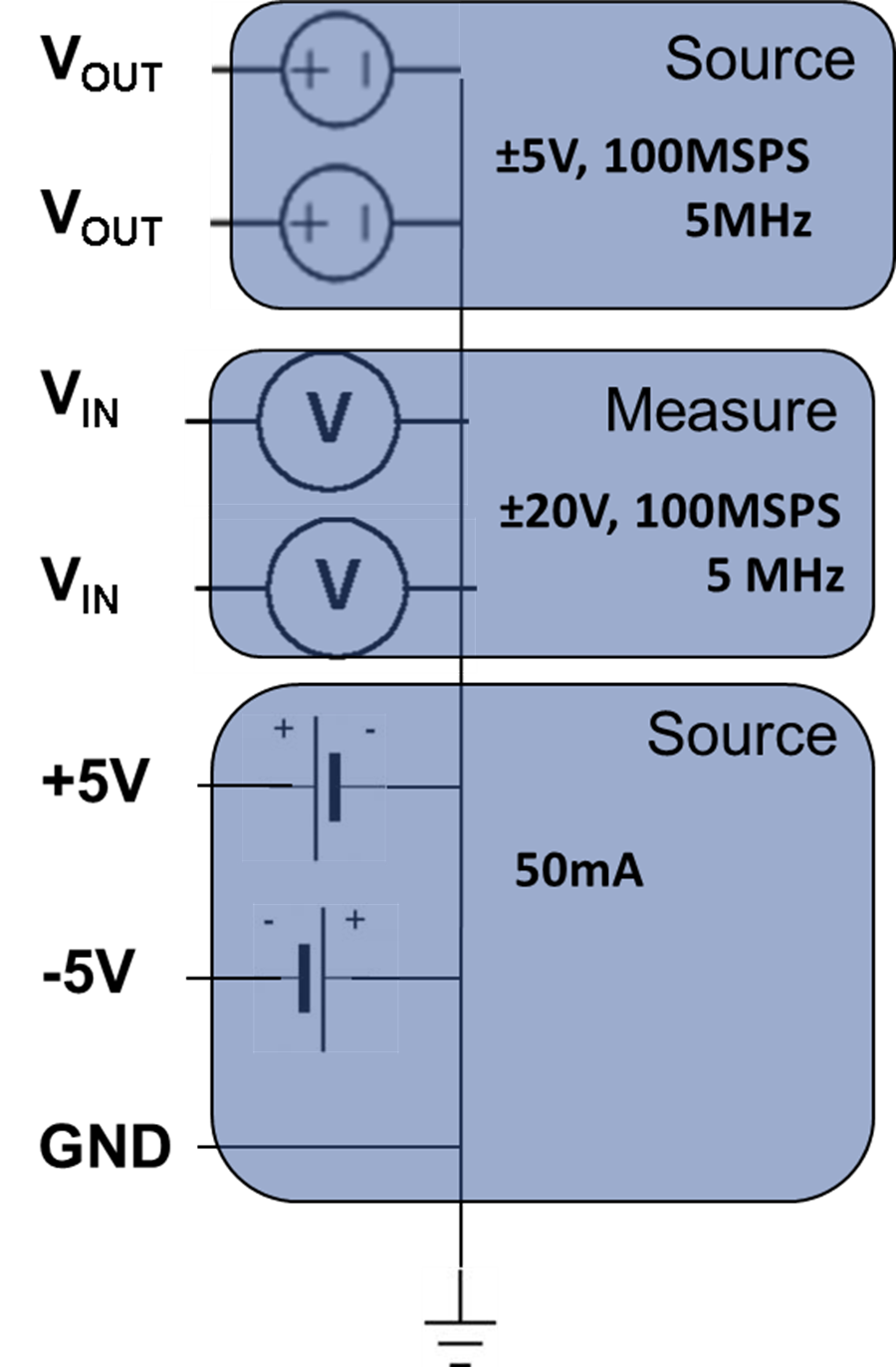

  • Osciloscópio digital com dois canais via USB
  • Gerador de funções arbitrárias com dois canais;
  • Analisador lógico de 16 canais (3.3V CMOS e 1.8V ou 5V tolerant, 100MS/s)
  • Gerador de padrões de 16 bits (3.3V CMOS, 100MS/s)
  • 16 pinos digitais de entrada/saída (I/O) virtuais
  • Duas entradas/saídas para trigger digital para conectar múltiplos instrumentos (3.3V CMOS)
  • Voltímetro de um canal (AC, DC, ±20V)
  • Analisador de rede (rede elétrica) – Diagramas de Bode, Nyquist e Nichols do circuito
  • Intervalo: 1Hz to 10MHz
  • Analisador de barramento de dados (SPI, I²C, UART, Paralelo)
  • Duas fontes de alimentação programáveis (0…+5V , 0…-5V)

O kit é um ótimo instrumento para se ter nas bancadas das equipes de desenvolvimento de hardware e possui um excelente custo!

Kit M2K

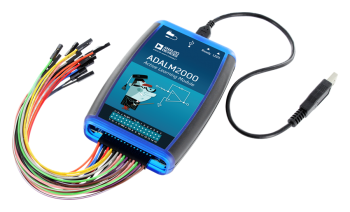

O módulo de aprendizagem ADALM2000 (M2K) é um instrumento acessível, operado por software e alimentado pela porta USB, que leva os recursos do módulo ADALM1000 (M1K) a um nível ainda mais alto. Com conversores AD e DA de 12-bits rodando a 100 MSPS, o M2K traz o poder de equipamentos de laboratório de alto desempenho para a palma da sua mão, permitindo que estudantes de engenharia elétrica e entusiastas explorem sinais e sistemas em dezenas de MHz sem o alto custo e o volume de equipamentos envolvidos em um laboratório tradicional. O M2K funciona com software de interface gráfica "Scopy" da Analog Devices que, executado em um computador, fornece ao usuário muitas opções de instrumentação de alto desempenho. O kit de peças para criar os circuitos, ADALP2000, está disponível para ser usado junto com o M2K.

Conectando a Teoria com a Prática

O ADALM2000 funciona como um laboratório portátil que pode ampliar a aprendizagem em sala de aula. O pacote de software "Scopy" da Analog Devices tem suporte ao ADALM2000, e disponibiliza uma interface gráfica intuitiva (GUI) para que estudantes possam aprender mais rapidamente trabalhar de forma mais inteligente e explorar mais.

Kit perfeito para professores, estudantes e autodidatas

O ADALM2000 foi projetado especialmente para professores, estudantes universitários e autodidatas interessados em aulas de circuitos e eletrônica mais avançada. Professores podem tirar proveito do catálogo de exercícios online disponíveis para o ADALM2000 e criar seus próprios cursos.

Pequeno o bastante para caber no bolso de uma camisa, o ADALM2000 tem tudo o que você precisa em um dispositivo.

Conectado a um "host" com o software ‘Scopy' (compatível com Mac, Linux e Window), o ADALM2000 pode ser configurado como um dos diversos instrumentos tradicionais de laboratório.
