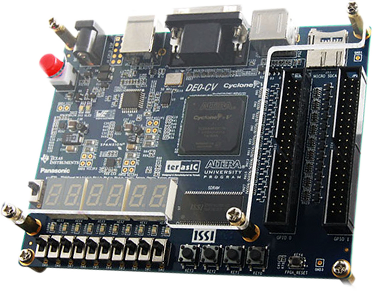

Kit FPGA DE0-CV

kit fpga de0 cv

O kit FPGA DE0-CV é uma plataforma robusta de projetos de hardware que usa a FPGA Cyclone V da Intel/ALtera como controle central para seus periféricos, como o USB Blaster integrado, recursos de vídeo e muito mais. Com esta incrível plataforma, você obterá a potência e o desempenho de que precisa para aplicações de alto volume, incluindo bridging de prototipagem, unidades de controle de motor, placas de captura e dispositivos portáteis com os custos mais baixos. O kit DE0-CV é a solução perfeita de apresentação e avaliação, que mantem todos os recursos de prototipagem em uma pequena placa de desenvolvimento de 128x99mm.

O kit DE0-CV contém todos os componentes necessários para usar o kit em conjunto com um computador.

Além disso, o kit possui muitos recursos que permitem aos usuários implementar uma ampla gama de circuitos projetados, desde circuitos simples até vários projetos multimídia.

Selo Terasic

Especificações Técnicas:

FPGA Device

  • Cyclone V 5CEBA4F23C7N
  • 49K Logic Elements (LE)
  • 3080 Kbits embedded memory
  • 4 Fractional PLLs

Configuration and Debug

  • Serial Configuration device – EPCS64 on FPGA
  • On-Board USB Blaster (Normal type B USB connector)
  • JTAG and AS mode configuration supported

Memory Device

  • 64MB SDRAM, x16 bits data bus
  • Communication
  • PS/2 mouse/keyboard
  • Connectors
  • Two 2×20 GPIO Header (voltage levels: 3.3V)

Display

  • 4-bit Resistor VGA
  • Micro SD Card Socket
  • Provides SPI and 4-bit SD mode for Micro SD Card access
  • Switches/Buttons/LEDs
  • 10 LEDs
  • 10 Slide Switches
  • 4 Debounced Push Buttons
  • 1 CPU reset Push Buttons
  • Six 7-Segments

Power

  • 5V DC input

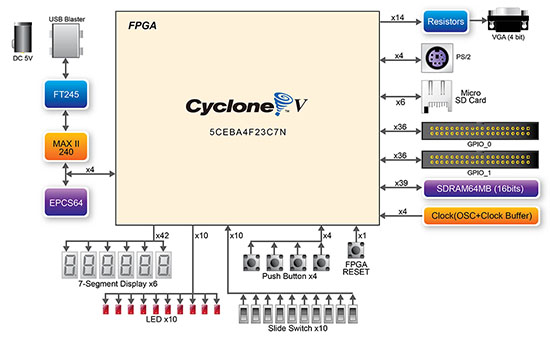

Block Diagram of the DE0-CV Board
