BLE (Bluetooth low energy) 的領域應用廣泛,不只是穿戴裝置,只要在既有系統加入BLE模組,通過BLE就可以方便且輕鬆的地實現手機對裝置的資料讀取和無線控制。Renesas BLE系列具有低功耗的優勢,尤其是DA14531更是全球功耗最低(TX: 3.5 mA@0 dBm, RX: 2.2 mA)的藍牙5.1系統級晶片(SOC)。低功耗能讓裝置的運作時間更長。不再需要頻繁的更換電池。

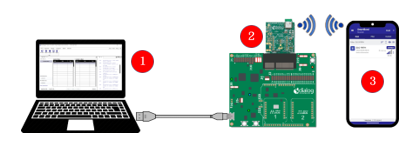

迫不及待想體驗DA14531低功耗帶來的優勢嗎?好的產品都從firmware設計開始,那麼本文將逐步說明如何建置Renesas DA14531 build code環境與燒錄firmware,DEMO環境示意如下:
一、Renesas官網註冊

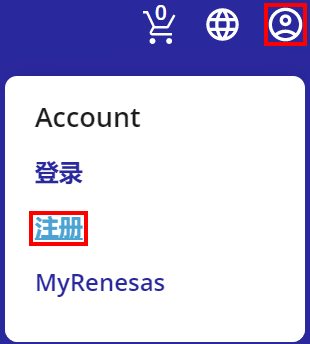

在進行後續步驟前,請先進入https://www.renesas.com/tw/zh,點選右上角圖示進行註冊。以利後續工具下載:
二、硬體設定
請根據以下圖式設定DA14531開發板上的jump:
三、軟體設定
至Renesas官網下載SmartSnippets Toolbox並安裝備用。
四、於手機上安裝SmartBond APP
a. Android (Google Play):
b. iOS (App Store):
*關鍵字SmartBond
五、製作firmware
1. 安裝Keil:
如果已安裝Keil者可跳過此步驟 (版本請勿超過5.28),如尚未安裝,請至官網下載。
2. 請至Renesas官網下載SDK。
*此範例使用的是SDK_6.0.18.1182.1。
3. 透過Keil開啟專案:
SDK_6.0.18.1182.1\DA145xx_SDK\6.0.18.1182.1\projects\target_apps\ble_examples\ble_app_peripheral\Keil_5\ble_app_peripheral.uvprojx

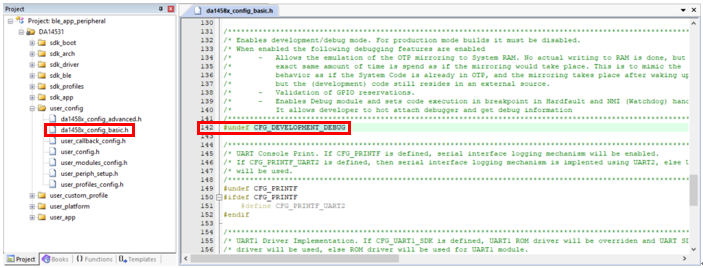

4. 開啟da1458x_config_basic.h,找到CFG_DEVELOPMENT_DEBUG後將#define改為#undef。
5. 確認compile環境為DA14531,確認後按F7開始編譯。
6. 成功編譯後,firmware將會出現在
SDK_6.0.18.1182.1\DA145xx_SDK\6.0.18.1182.1\projects\target_apps\ble_examples\ble_app_peripheral\Keil_5\out_DA14531\Objects\ble_app_peripheral_531.hex、ble_app_peripheral_531.bin
六、燒錄firmware
1. 開啟SmartSnippets Toolbox,設定JTAG連線:
於SmartSnippets Toolbox右上角,點選Board > Device > DA14531。
於SmartSnippets Toolbox右上角,點選Board > Device > DA14531。
點選Board > JTAG > Jlink SN。*如果看不到SN,表示PC與開發板沒有正常連接,請將USB cable重新插拔。
如連接成功,在視窗上方會看到相關資訊。
2. 開啟firmware燒錄頁面:

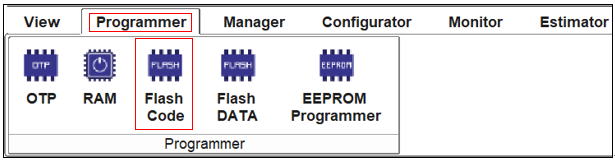

a. Flash Code (燒錄執行頁面):

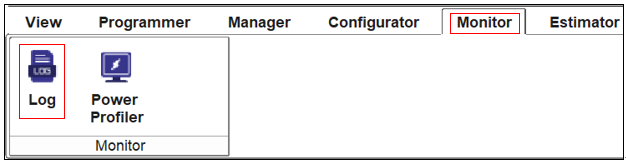

b. 開啟Log頁面:
3. 設定flash size:
a. 點擊左下角的Check Flash size here。

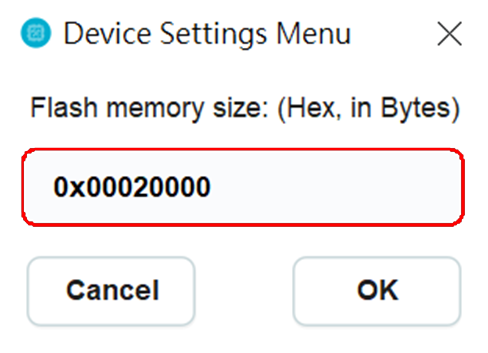

b. 將flash size設定為0x00020000。

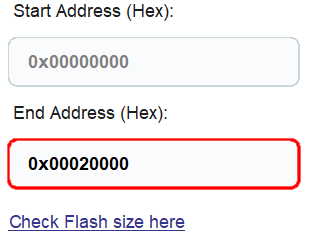

c. 設定後End Address (Hex)會更新為0x00020000。
4. 連接開發板:
點擊右下角Connect進行連接。
*如果連接成功,則其他按鈕即可操作。
5. 清除Flash:

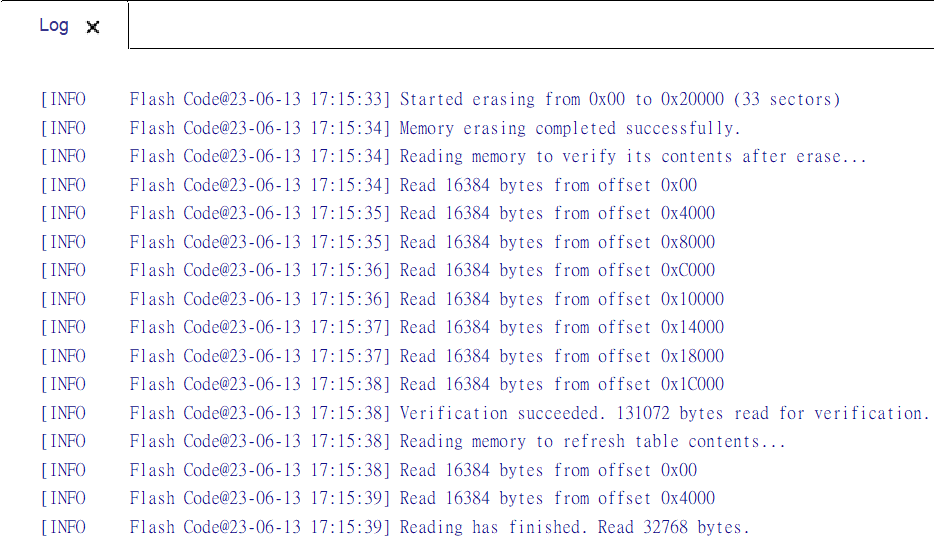

點擊下方Erase,執行過程中log視窗會看到對應的資訊:

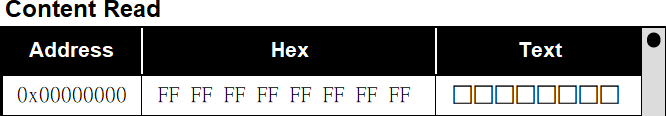

於清除結束後Content Read中也會看到:
6. 燒錄firmware:

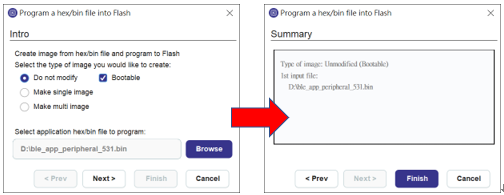

a. 點擊左下方Import from File並繼續以下流程:
b. 點擊Burn開始燒錄firmware。
*燒錄成功後,除了會在Content Read看到flash內容(與Content to Burn同),log視窗亦出現:Send reset command. If application won't start replug the board.
*如果無法順利燒錄,請關閉SmartSnippets Toolbox後,再重新操作六、燒錄firmware。
七、測試

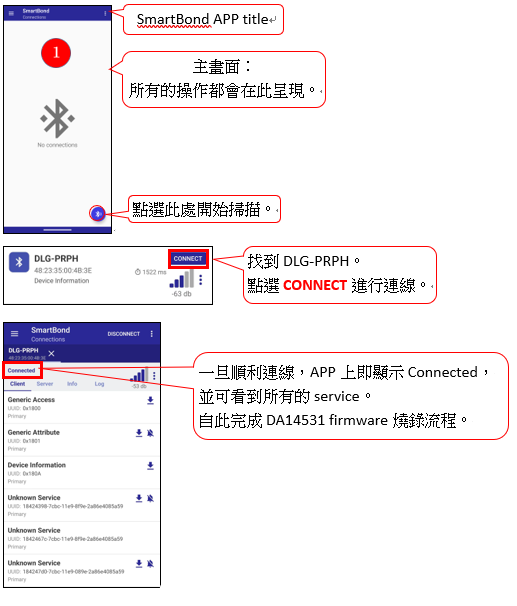

Firmware燒錄完畢後,便可測試firmware是否燒錄成功,請開啟SmartBond APP,並參考以下操作:
以上就是DA14531 coding環境的建置以及firmware的燒錄,未來將陸續為各位看官講解如何將其他功能加入DA14531,讓產品的功能越來越完善。
Renesas BLE DA14531兼具低功耗、小尺寸、低成本的三大優勢;在醫療、IoT、穿戴式等等應用領域上具有強大的競爭力,也是各家藍芽產品開發廠商的方案首選。
| DA14531 | DA14531MOD | |
![]() | ![]() | |
| 尺寸 | WLCSP 17 balls, 6 GPIO 1.7 × 2.05, 0.5 mm pitch FCGQFN 24 pins, 12 GPIO 2.2 × 3, 0.4 mm pitch | 12.5 x 14.5 x 2.8 |
DA14531有IC與模組兩種可供選擇,歡迎詢問。
