雖然COVID-19疫情蔓延,但宅經濟卻跟著起飛,有關居家辦公或者居家娛樂的產品前景一片看好。為了因應此波商機,USB4介面產品於2020年底問世;於此同時,4K及8K顯示螢幕也隨著潮流高速發展,在種種的推波助瀾下,疫情反而促成了人們可以在家享受比過往更精緻、刺激的視覺體驗。

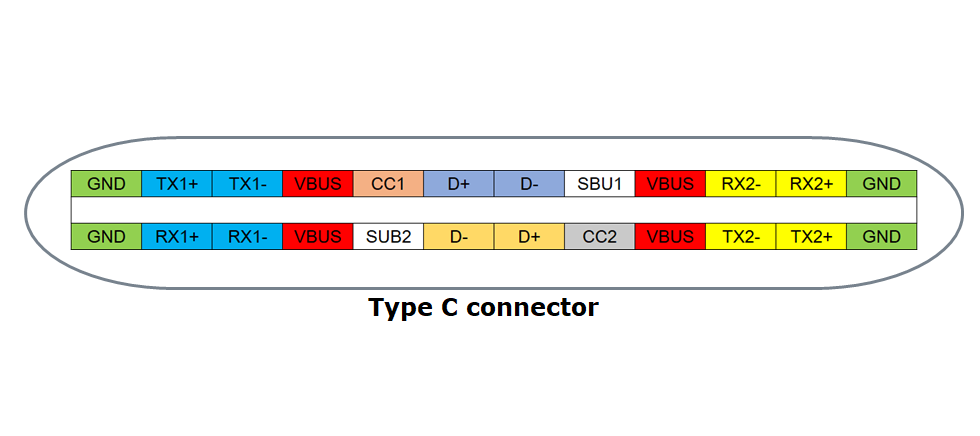

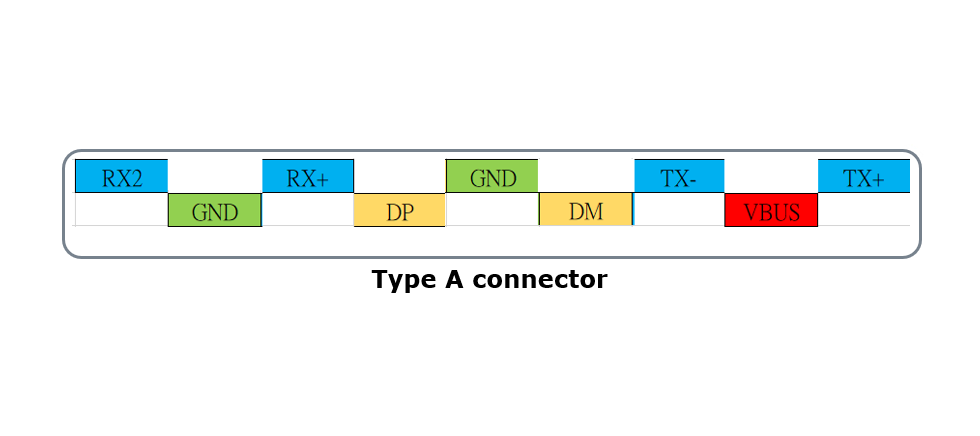

於2019年下半年USB開發者論壇(USB-IF),發表新一代USB 傳輸應用規範USB4 (Universal Serial Bus Generation 4)。 USB4只採用USB Type-C連接器,USB4訊號採用Type C特有的雙通道傳輸方式與過去連接器如USB Type-A或Micro-B,僅支援單通道傳輸,差異相當大。(如下圖)
USB4 傳輸率最快可以到達40G (20Gbps x2),並透過Intel Tunneled相關技術可同時傳送 DisplayPort 影音與PCIE相關訊號,以及支援PD(Power Delivery)快充技術。將多種協議組合到單個物理接口,可以動態共享USB4架構的整體速度和性能。另外向下相容USB 2.0 與 USB 3.2 Gen1/Gen2及支援 Thunderbolt 3/4。

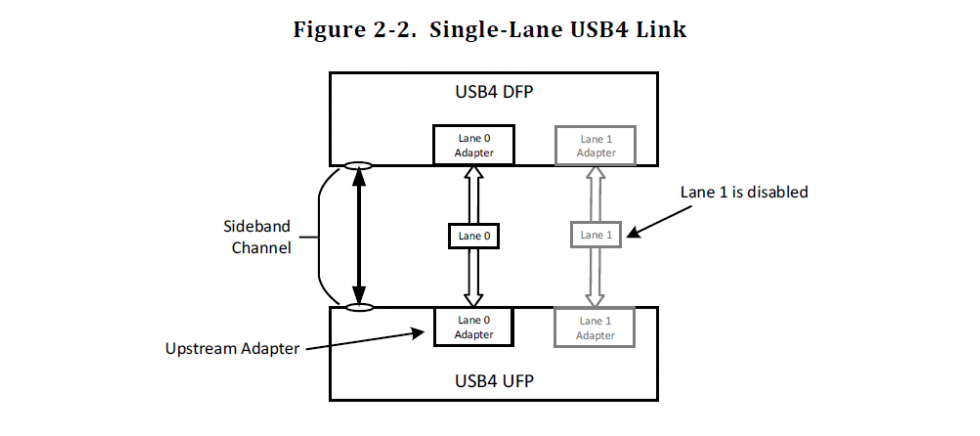

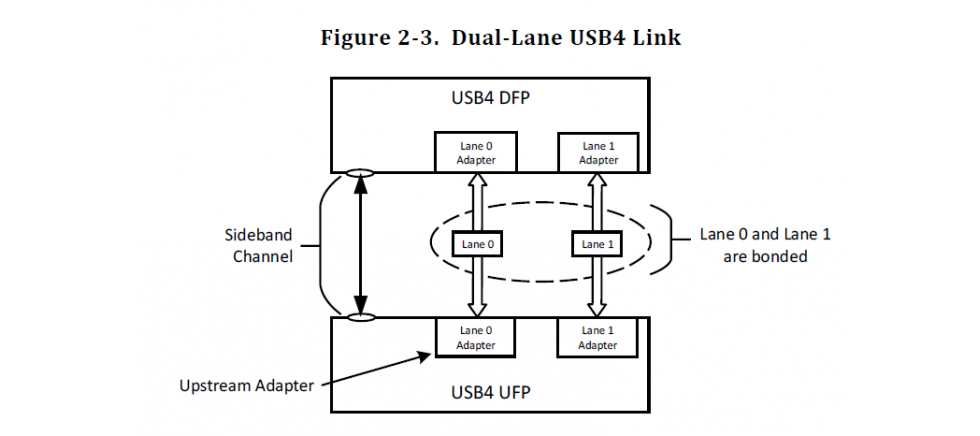

USB4介面可分為單通道或雙通道傳輸模式。當作為單通道運行時,USB4端口使用其中通道0, 而通道1被禁用(如上圖所示)。當作為雙通道運行時,通道0與1整合成單一數據通道。另外Sideband通道(SUB),在USB 3.2原本被定義為進入Alt-Mode (Alternate Mode) 模式之後提供影像協議溝通的通道(例如:DP Alt-Mode透過Sideband通道傳遞AUX訊號…等)。
在USB4規格中,Sideband通道新增功能用以確認USB4介面是否連接、通道的起始與關閉、通道的初始化,以及進入或離開睡眠模式(如下圖)

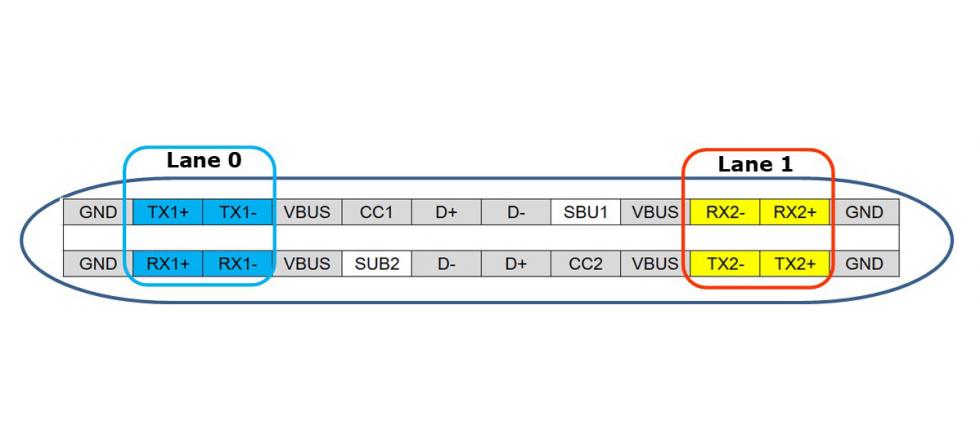

USB4 / TBT4 / TBT3 Pin out
主要構成元件有路由器(Router) ,適配器(Adapter),以及 TMU (Time Management Unit,時間管理單元)。

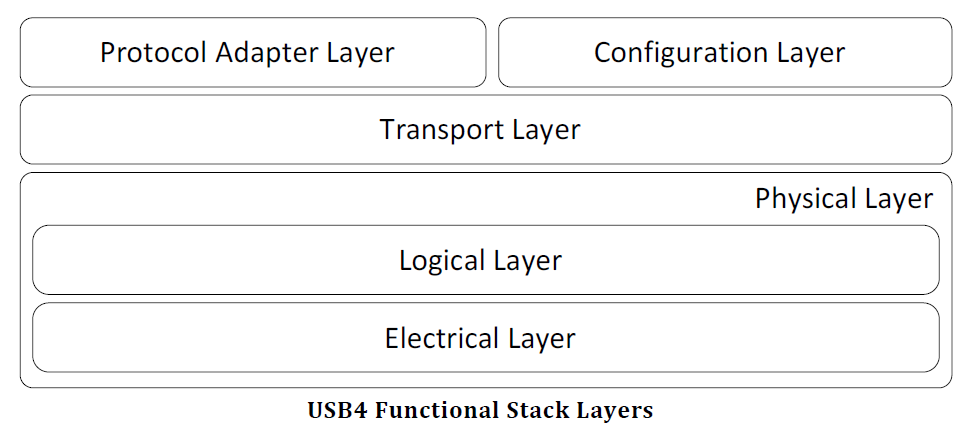

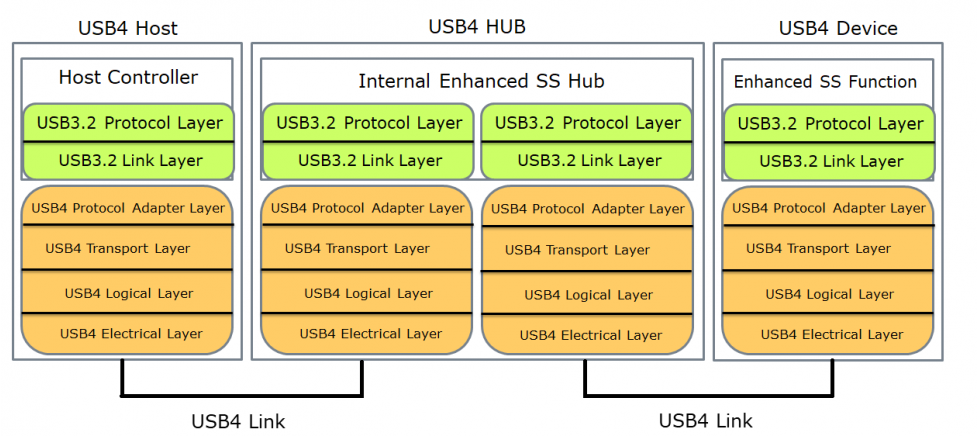

這為USB4 傳輸路徑 USB4 Host 是將原始 USB3.2 封包經由 USB4 PAL (Protocol Adapter Layer) 封裝成 Tunneled 封包再由 USB4 Transport Layer、USB4 Logic Layer、USB4 Electrical Layer 轉 USB4 Link 傳送到 USB4 Hub Electrical Layer。再依上圖順序進行一連串 USB3.2/USB4 轉換,將訊號傳送到 USB4 Device。

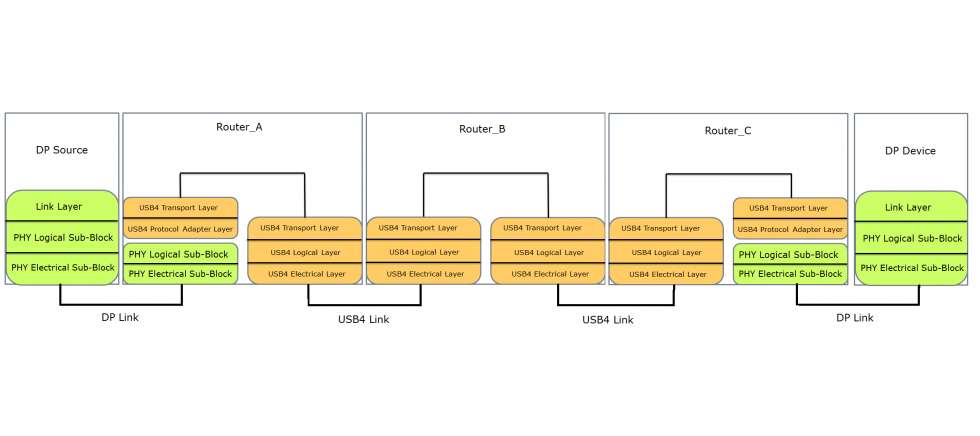

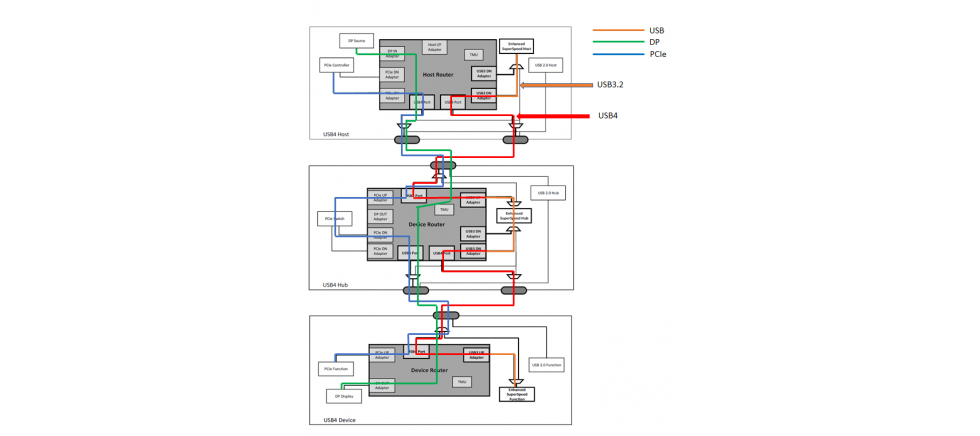

透過上圖,可清楚理解DP協議由DP Source到DP Sink傳遞的完整過程。由DP Source端的PHY Electrical Sub-Block傳遞至下層Router的PHY Electrical Sub-Block,並由Router內的PAL轉換成USB4封包,繼續在Router內傳遞,直到底層DP Sink之前,才由前一層的Router將USB4透過PAL (Protocol Adapter Layer)轉換回DP協議,並經過PHY Electrical Sub-Block傳遞到DP Device。

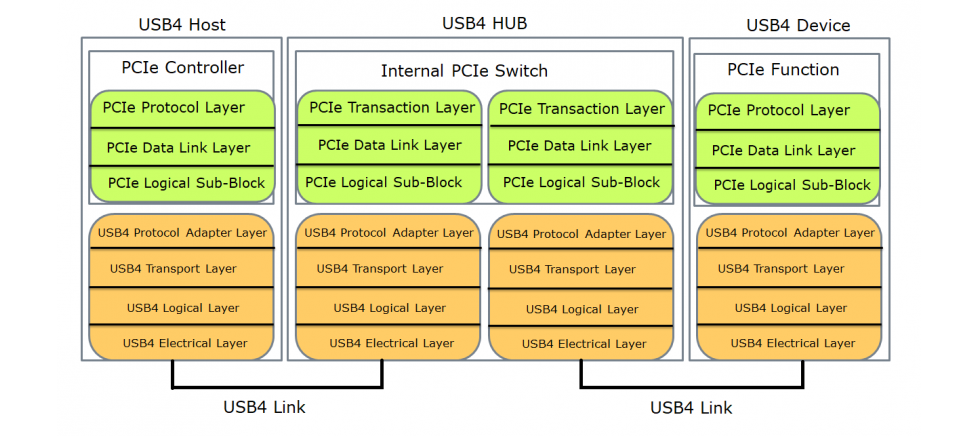

PCIe傳遞過程與USB傳遞的方式類似。當Host內PCIe Controller送出PCIe的協議,由Host內部PAL對應PCIe中Logical sub-block傳遞而來的資料,經實體層Electrical Layer透過USB Type-C介面傳送至Hub。而Hub的上行口與Host下行口透過Electrical Layer對接,Hub裝置內的PCIe Switch同樣透過PAL對應到PCIe Switch的Logical sub-block;PCIe Switch內部分配後,透過Logical sub-block與Hub下行口的PAL對接,經Electrical Layer向Hub下行口的USB Type-C傳送至終端裝置端,最後於裝置端轉換為PCIe協議,送到裝置內需要PCIe訊號的部份。
USB4 / DP / PCIe 訊號連結路徑

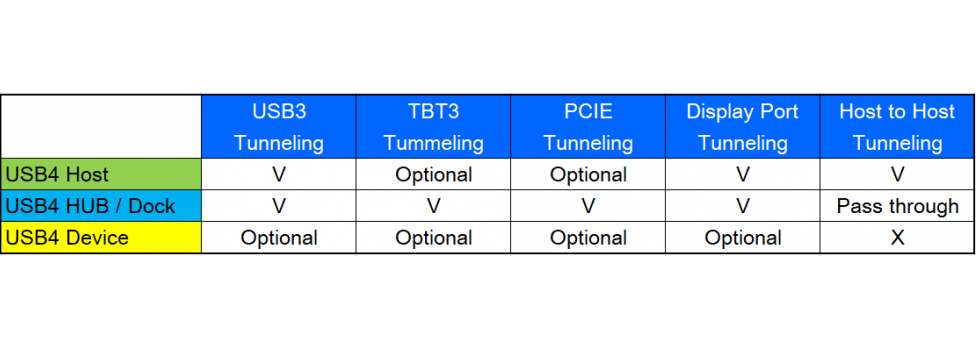

依據不同的產品應用,對於USB4支援也有所不同,依據下表可以明確知道, USB4 Host/ HUB / Device可以依據需求對於TBT3/4 , DP , PCIe 支援度可以做相對應的刪減
但是對於USB 傳輸率來說, 只要是USB4的 Host / HUB / Device, 最基本都要支援到20Gbps, 最高可達40Gbps.
USB4 Cable

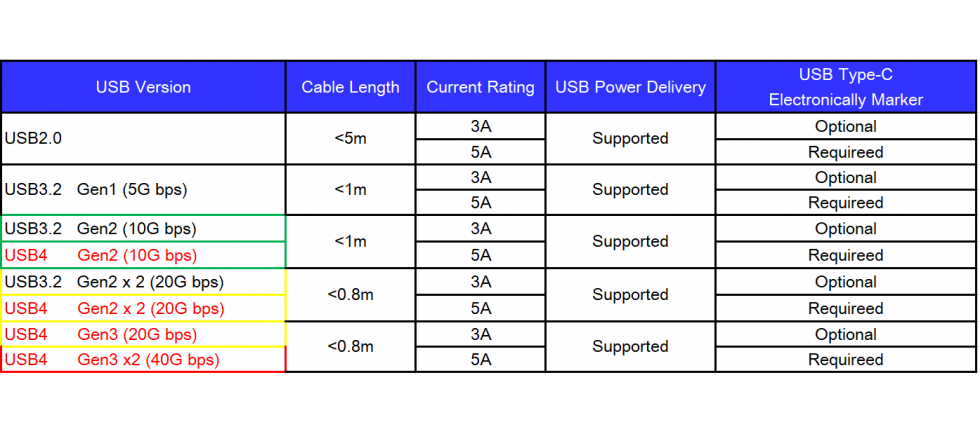

如下圖所示, 傳輸率越高的規格線材應用就越短, 所以各家做Active cable and Electronically Marker廠商 紛紛加入爭取USB4 Logo 行列。另外USB4 也包含PD function , 充電模式(PDO)最高可高達20V / 5A =100W, 為避免線材品質較差傳輸大電流而發生危險, 所以USB IF才會定義Electronically Marker 宣告機制,只要傳輸電流高於3A 如果Cable 沒有Electronically Marker 宣告機制通知Host / Device PD Controller, PDO將會停在3A不會往上提升,如此則可避免燒毀Cable的問題。

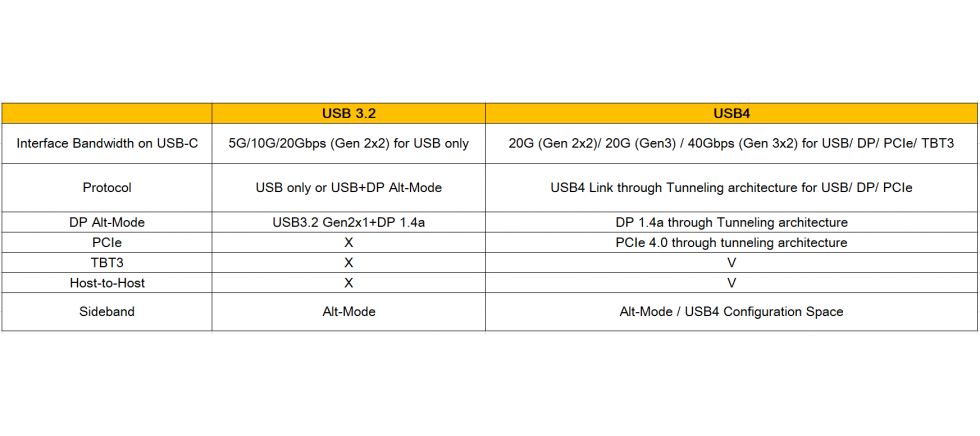

USB4是基於USB IF Type-C介面所定義的最新傳輸協議,整合了顯示、資料…等各項功能。相較於USB 3.2其傳輸速率不只提高到40Gbps,更加與PCIe、DP , Thunderbolt等協議相容, 並且支援主機到主機之間的溝通傳遞,USB4 and USB3.2 主要差異如上方表格所示。

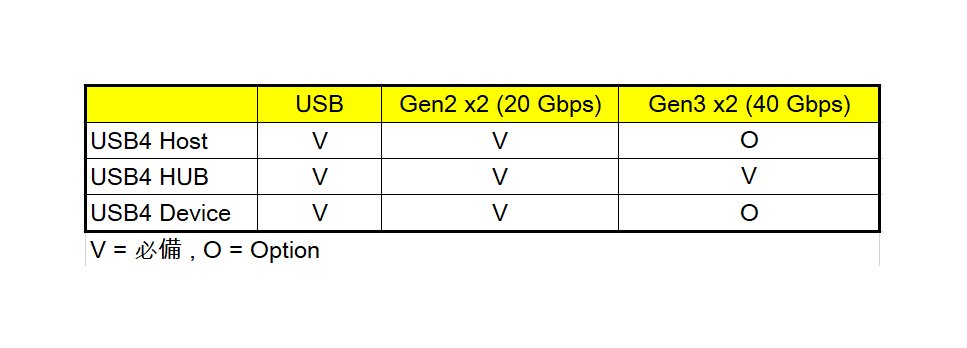

USB4 支援 USB4 Gen2*2 = 20Gbps 以及 USB4 Gen3*2 = 40Gbps 速度,如果宣告支援 USB4 就一定要支援這兩個速度嗎? 依據前面的說明,這個答案是”不一定”。 如果是Host design or device design就不一定要支援這兩個速度,這就需要以客戶需求來制訂,可以兩種都可以支援或擇其一即可。對於USB4 Hub 與 USB4-Based Dock 來說,就必須同時支援 20Gbps 及 40Gbps。
USB4 傳輸速率最高可已提升到 40 Gbps,並且可以動態分享頻寬,當使用一條 USB Type-C 連接線就可以相容於市面上Thunderbolt 3/4 以及 Display 度讓桌面能更加簡單。
但是對產品的開發者來說,USB4 是一個相當大的一個挑戰,除了產品設計和以往 USB3.2 的產品在架構上的差異,必需要考慮到高速信號在 PCB 傳遞與連接器上的衰減,需審慎考慮選用高速訊號調整方案(Re-Driver or Re-Timer)來維持訊號強度與完整性, 另外也須更關注高頻阻抗匹配,以達到產品使用上的有效性。
我們代理的產品線眾多,在USB 相關領域的產品也相當齊全,請參考下圖。另外對於USB所搭配的Power solution, 我們也有完整的產品線可以支援,如瑞薩電子,MICROCHIP , ONSEMI ,SGMICRO…等。
