台灣5G行動網路開台已經快三年時間,雖然比美國、南韓晚一年。但台灣5G的表現算是符合預期 (可參考OpenSignal*)。我們簡單說明一下,甚麼是5G。
5G 是第五代無線移動通訊技術 (5th generation mobile networks 或 5th generation wireless systems),對比於先前的世代,它可以提供更快的速度,與更多的容量。5G比現有的4G網路對比上更快。5G 技術的速度最快可達 20 Gbps,而 4G 的最高速度僅 1 Gbps。為了更廣泛的應用,如遊戲,串流影音,視訊會議,社交網路,甚至是自動駕駛,這些移動通訊應用與數位體驗都可以從速度升級中受益,增進更佳的使用者感受。
第四代行動網路通訊 vs 第五代行動網路通訊:
簡言之5G的優勢主要展現在兩個地方:網速比 4G 快近10倍;延遲比 4G 少10倍。
隨著 4G升級5G, 高頻通訊頻段增加, 根據電磁波原理, 隨著頻率增加, 其傳輸的距離衰減也跟著增加, 亦即 5G 基地台,可涵蓋範圍降低. 因此, 佈建的數量必須要倍數增加才可以涵蓋原有範圍.
因此 Open RAN 的聯盟的角色更顯突出,而相關的伺服器,工業電腦廠,網通廠,也想藉此切入5G基地台的市場分食大餅。
4G | 5G | |
|---|---|---|
峰值速率(理想上傳、下載速度) | 0.1-1 Gbps | 1-10 Gbps |
延遲(回應時間) | 15-25 毫秒(0.02-0.03秒) | 1 毫秒(0.001秒) |
頻率 | 10 GHz 以下 | 30到300 GHz |
優點 | 低頻覆蓋廣,不用大量基地台 | 高頻提升傳輸速率 |
缺點 | 頻寬小、易壅塞 | 難穿透固體,訊號隨距離快速下降,需建置更多基地台 |
表1、第四代與第五代行動網路通訊比較
在5G移動通訊時代裡,有關設備的部分,就不得不提一下,這個Open RAN 聯盟。(O-RAN)
Open RAN (Open Radio Access Network) 開放性無線接入網路。是一種新的網路架構規範,其中行動網路是來自多個供應商,這些供應商可以是含硬體或軟體系統組成,這些組合通過「開放且可互相對接」的網路接口來運行。.
回顧過往,相容性的RAN設備僅能從單一供應商處提供,當系統升級換到4G時,射頻系統跟數據系統會有搭配性的問題,系統各自有專屬的接口,兩個不同供應商彼此無法互通。行動網路營運商無法在供應商間選擇不同的RAN設備,這狀況成為4G商業發展的不利條件。
進入到5G時代無線網路進一步細分元件,但情況還是相同,如果要讓所有5G RAN設備兼容只有向單一供應商購買。這樣的情形降低了電信營運商議價能力,因此為了增加更多來源的設備供應商,Open RAN 聯盟應運而生。
開放式無線電接入網 (O-RAN) 是一個基於 RAN 元素的 互通性 和 標準化 的概念,包括針對不同供應商的Whitebox(白盒)和 Open source software開源軟體的統一互連標準。O-RAN 架構將模組化基地台軟體堆疊集成在現成的硬體上,允許來自不同供應商的基帶(Baseband)和無線電單元(RU, Radio Unit) 彼此可以互通運行。
圖一、O-RAN聯盟成員
前述有提到,5G跟4G 的差異在於延遲時間縮短,以3GPP聯盟制定5G延遲時間規範,基地台間的時間延遲需低於 3uS. 為何需有延遲時間的制定? 見下圖,5G環境中 基地台之間的延遲需低於3uS.
圖二、5G無線基地台與基地台之間的訊號延遲需低於3微秒
我們知道無線網路是由一個一個的基地台組成的。單個基地台的覆蓋範圍和容量有限,因此基地台間需要進行各種指令通信交互來實現小區選擇,重選,切換,負荷均衡,干擾協同等複雜的操作。各個基地台要交互通訊,除互相通信之外,還需要步調一致,準確知道對方目前的狀態,預知下一個時刻將要發生的動作,才能配合默契。
我們以5G為例,在TDD模式下,時間是用來區分上下行的,基地台之間需要嚴格步調一致。如果相鄰基地台沒有採用相同的時間基準,一個正在進行下行發射,另一個卻在進行上行接收,發射基地台的信號會進入接收基地台,從而產生強烈干擾,系統會無法運轉。所以,基地台與基地台的時間同步就非常重要。
基地台時間同步有幾種技術,目前常用的有GNSS 與 1588
GNSS技術:
衛星導航系統(Global Navigation Satellite System, GNSS)是覆蓋全球的上空衛星的所提供 時間與空間定位的系統,接收器可以接收衛星訊號並計算出裝置本身所處的位置訊息(經度、緯度和高度),可用來作為科學,軍事,農漁礦業交通等多種應用上。
目前常用的系統有:
衛星會內建 精準時間源“原子鐘”並透過信號發射出時間訊息來給接收器接收。
1. 可能因天氣原因或駭客攻擊(網路詐騙、干擾等),任何GNSS都可能會被關閉,暫時失聯。
2. GNSS需有天線對著天空,而室內應用通常受限天空能見度。佈建天線成本也因此增加,透過PTP network數據封包網路傳遞時間,來作為GNSS的補強。
數據封包網路傳遞時間 PTPv2/1588v2:
IEEE 1588由電氣電子工程師協會(IEEE)在2002年定義,為用於網路化測控系統的精密時鐘同步協定(PTP)。簡稱為「精確時間協定」(Precision Time Protocol)。
IEEE 1588v1適用於工業自動化以及測試和測量領域。隨著IP網路的發展和3G網路的普及,對電信網路時間同步的需求日益增加。為了滿足這一需求,IEEE於2006年6月在IEEE 1588v1的基礎上制定了IEEE 1588v2,並於2007年對IEEE 1588v2進行了修訂,並於2008年底發佈了IEEE 1588v2。
1588v2是一種時間同步通訊協定,可在裝置之間實現高度準確的時間同步。它還用於實現裝置之間的頻率同步。這種基於分組的同步機制通過有效的分組交換機制將次微秒(Sub-microsecond)級的頻率和相位同步與ToD (Time Of Date) 分佈功能相結合PTP的主要弱點也在於其資料包性質,因為PTP使用的同步資料包是在主時鐘和主機之間的網路中轉發的,這些主機受到所有網路事件的影響,例如幀延遲(Frame Delay)、幀延遲變化(Frame Delay Variation)和幀丟失(Frame Loss)。即使採用將高優先順序應用於同步流的最佳實踐,這些同步資料包仍將遇到擁塞以及可能的路由和轉發問題,如順序錯誤和路由擺動。
下面是一個網路架構,一個網域上有 Grand Master 與 Slave. Slave透過1588來取得的Master的精準時間並修正自己的時間。
圖三、Slave 裝置透過1588跟Grandmaster取得精準時間並調整本地時間
如下圖: 封包打上時間戳,加上傳遞的時間,可以透過運算式算出Slave跟Master 的時間差。
圖四、Master與 Slave 分別在封包裡面打上時間戳,加上傳遞時間,透過計算即可以取正確的時間
其中SMU (Synchronization Management Unit) 就是重要的角色之一。

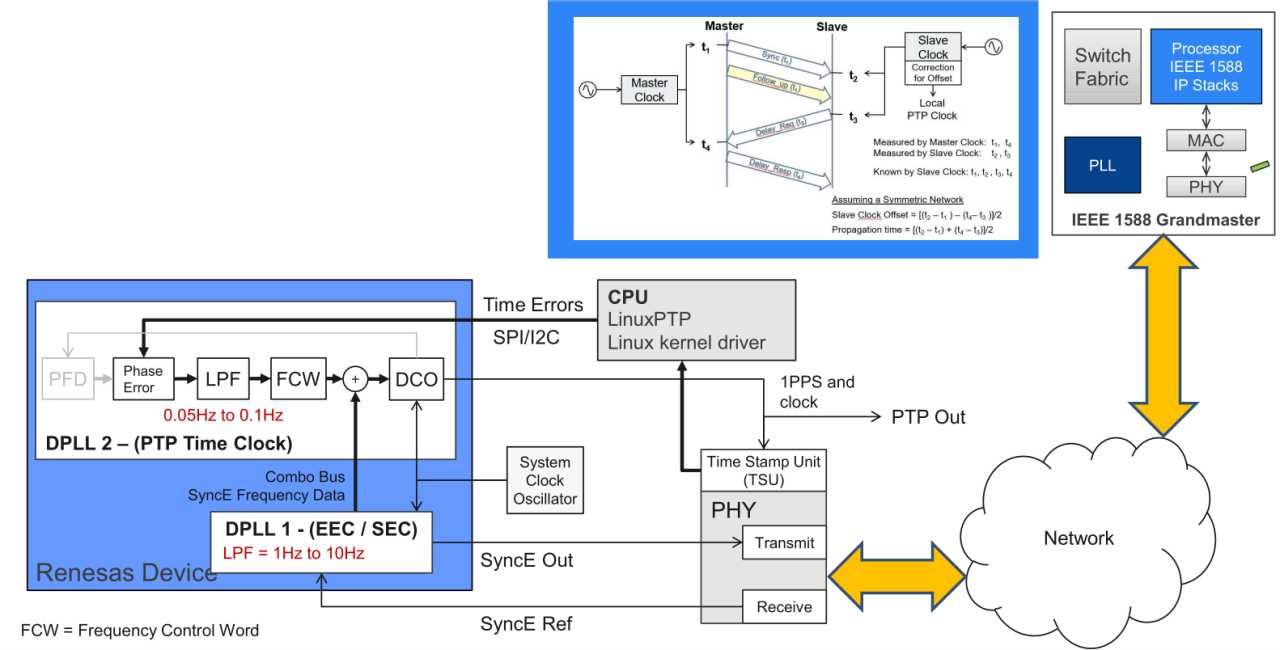

下圖左方Host (CPU) 透過控制介面來調整PLL,使Slave系統時鐘調快或調慢,來跟Grandmaster的時間一致。
圖五、綜合圖三圖四,本地端調整內部SMU(PLL),使得本地時間與Master 時間一致
瑞薩電子ClockMatrix系列多通道定時器件降低了複雜性和成本的時鐘樹,用單個定時晶片替換多個定時晶片。支援廣泛的輸入和輸出處的頻率和信號類型。ClockMatrix 系列器件是高性能、高精度時序解決方案,能為介面速度最大800Gpbs等相關應用來簡化時鐘設計。

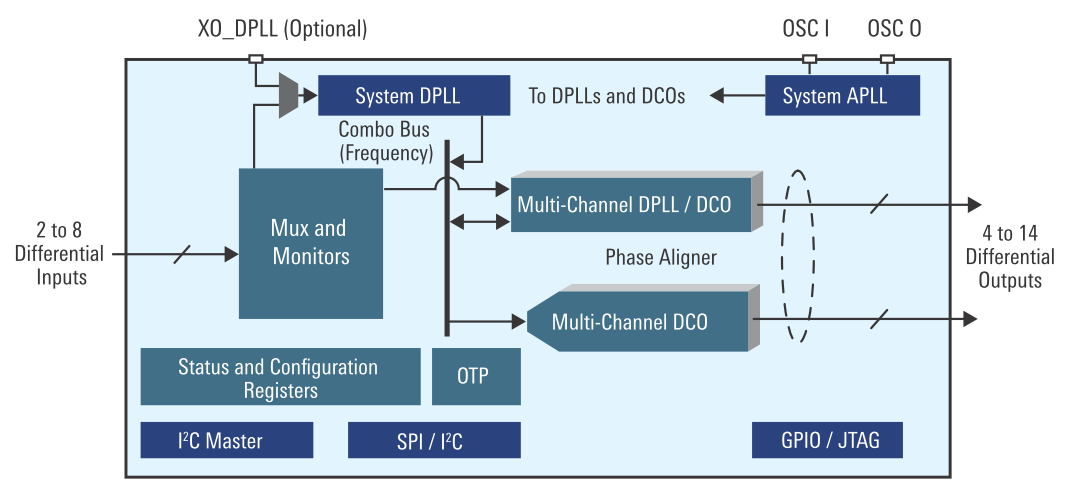

圖六、瑞薩SMU 單元內部架構
此器件可以用於系統中的任何地方,以執行關鍵的時序功能,如時鐘生成、頻率轉換、抖動衰減和相位校準。此器件可用於CU(Central Unit)、DU(Distributed Unit)、RU(Radio Unit)。前傳或回傳網路時間同步(IEEE 1588) 時間戳記單元 (TSU) 和 SyncE (Synchronous Ethernet) 埠。 此系列器件支援多個獨立時鐘通道:IEEE 1588 時鐘合成;SyncE 時鐘生成;抖動衰減和射頻時鐘生成(包括轉換器的 SYSREF 生成)。 所有輸入到輸入、輸入到輸出和輸出到輸出相位偏差均可精確管理。 此器件輸出的超低抖動時鐘可以直接應用於112Gbps 運行的 SERDES,以及 CPRI/OBSAI、SONET/SDH ADC/DAC 和 IEEE 1588 TSU。 為了便於在 IEEE 1588 系統中實施同步,瑞薩電子也提供了提供 PTP 時鐘管理器軟體(PCM4L)
ClockMatrix 器件包括兩種類型的定時通道:數位 PLL / 數位控制振蕩器 (DPLL/DCO) 通道和單獨的DCO通道。任何DCO都可以基於本地振蕩器自由運行。 它們可以通過外部軟體控制,也可以連接到 DPLL 通道,為該 DPLL 提供額外的輸出和頻率。 ClockMatrix系列利用其靈活的架構、通用寄存器集和幾種封裝類型,涵蓋了從簡單到複雜的定時和同步應用。

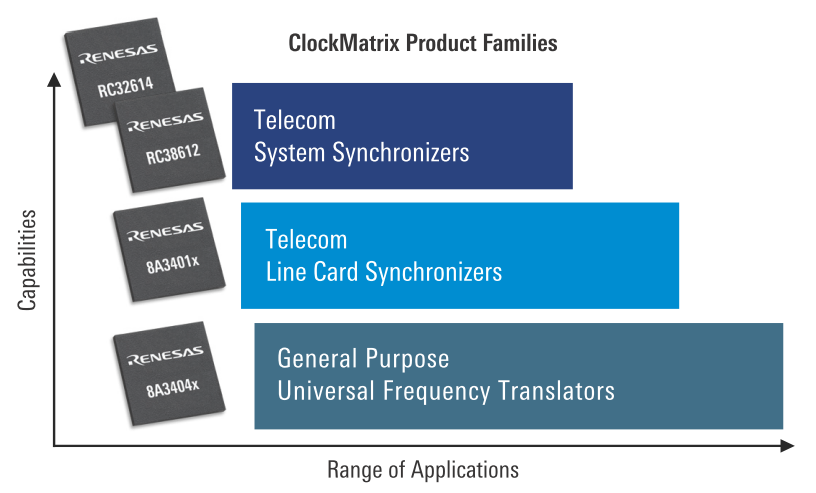

圖七、瑞薩電子ClockMatrix產品針對不同應用的產品分類
主要特徵包括:
綜上所述,隨著5G的布建需求逐步成長,加上ORAN的聯盟的統一化規格推廣,無線移動營運商可以選擇的產品來源也更多元,因此各大ODM商看到這塊商機,紛紛投入產品開發。瑞薩的產品可以協助各家ODM廠,簡化相關設計,使之能更快速的切入,完成產品開發。
