【新品介紹】LT8292同步四開關降壓-升壓控制器

LT8292產品特色

LT8292 是一款同步 4 開關降壓-升壓控制器，可在高於、低於或等於輸出電壓的輸入電壓下調節輸出電壓和輸出或輸入電流。專有的降壓-升壓峰值電流模式架構允許可調和可鎖相的 100kHz 至 650kHz 固定頻率操作，或內部擴頻操作以實現低電磁干擾 （EMI）。當輸出調節在 5V 以上時，LT8292 可以在啟動後採用低至 3V 的輸入電源工作。LT8292 從低於、等於或高於輸出電壓的輸入電壓來調節輸出電壓和輸出或輸入電流。

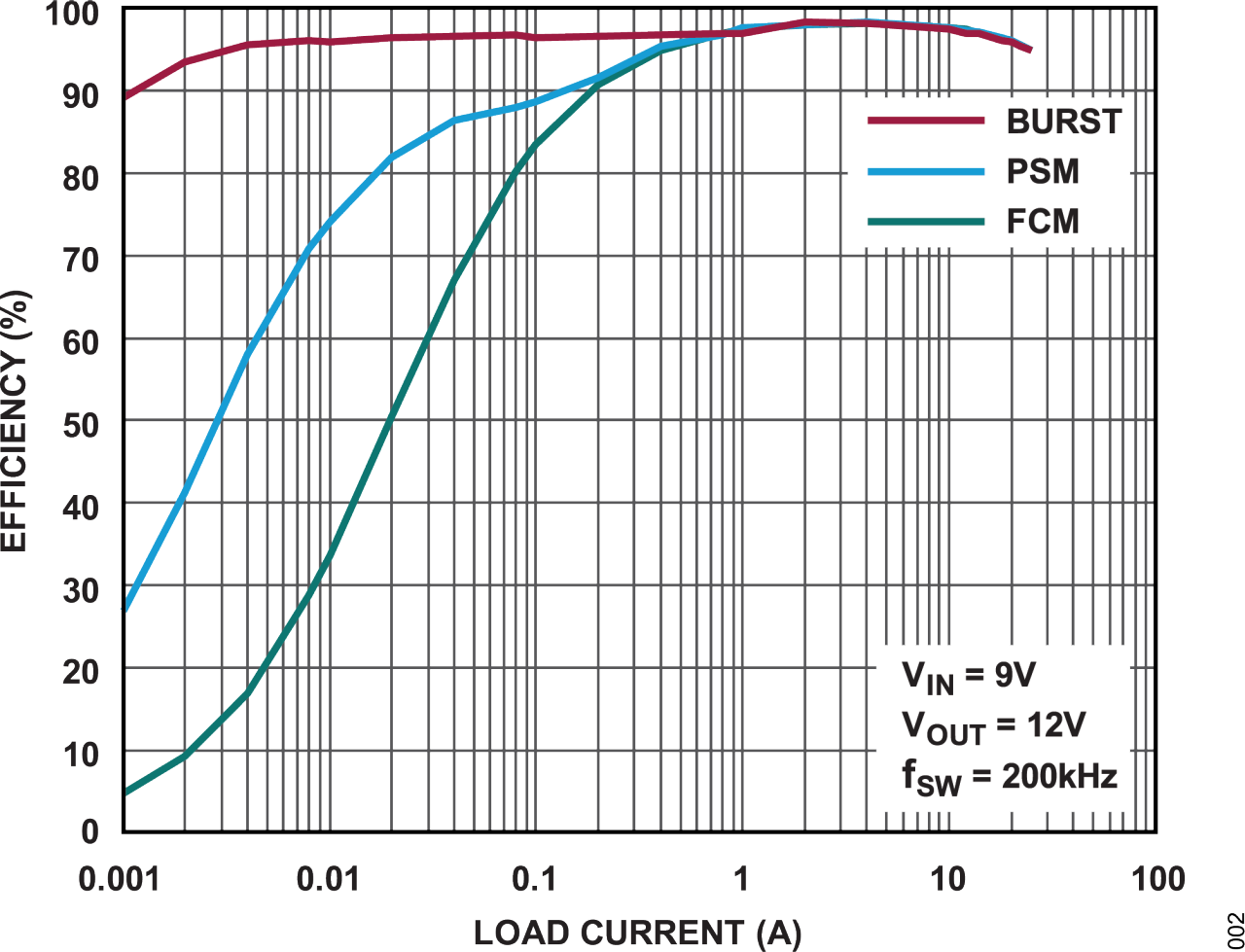

空載時的低靜態電流延長了電池供電系統的運行時間。在輕負載時，可以選擇強制連續、脈衝跳躍或低紋波突發模式。


LT8292 具有分離式上拉 / 下拉式柵極驅動器和四個可選Dead Time設置，具有擊穿保護功能，可實現優化的效率和 EMI。該元件還提供故障保護功能以檢測輸出短路情況，在此期間，LT8292 在低佔空比自動重試模式下運行。此外，LT8292 具有 ISHARE 和 IGND 引腳，可實現多 IC 無領導電流共用功能，適用於更高功率的應用。

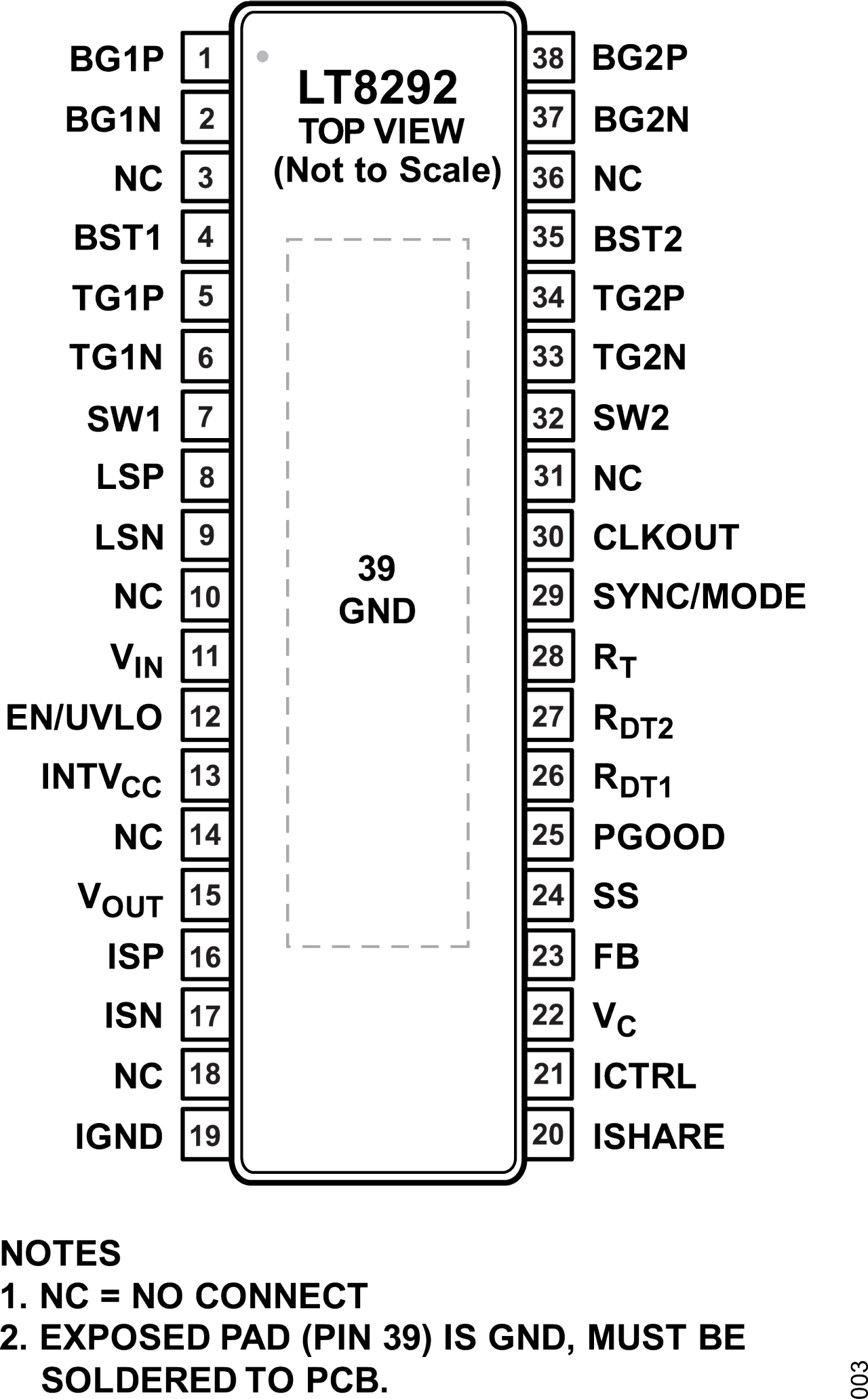

T8292AFE 採用耐熱增強型 38 引腳 TSSOP 封裝。

DataSheet 下載：https://www.analog.com/media/en/technical-documentation/data-sheets/lt8292.pdf

應用

LT8292 具有 5.5V 至 60V 的寬輸入範圍和工作區域之間的無縫轉換，是汽車、工業和電信系統的理想選擇。

  • 車輛、工業、通訊系統
  • 通用降壓電源供應
  • 高壓電池供電系統

Evaluation Kits

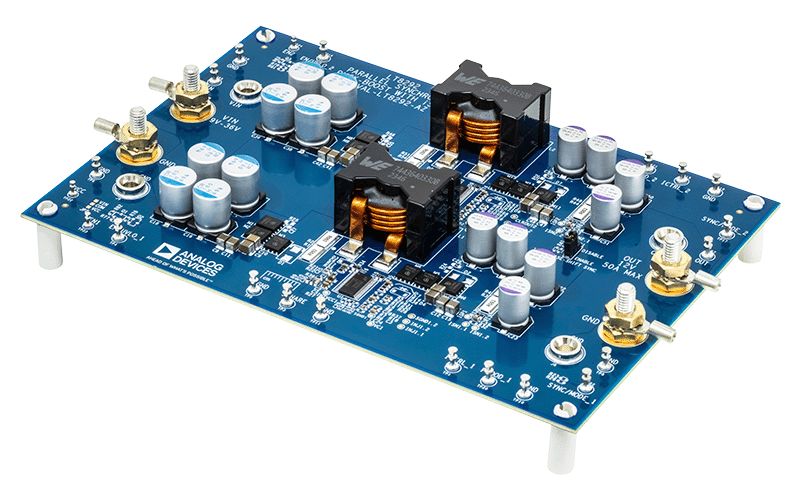

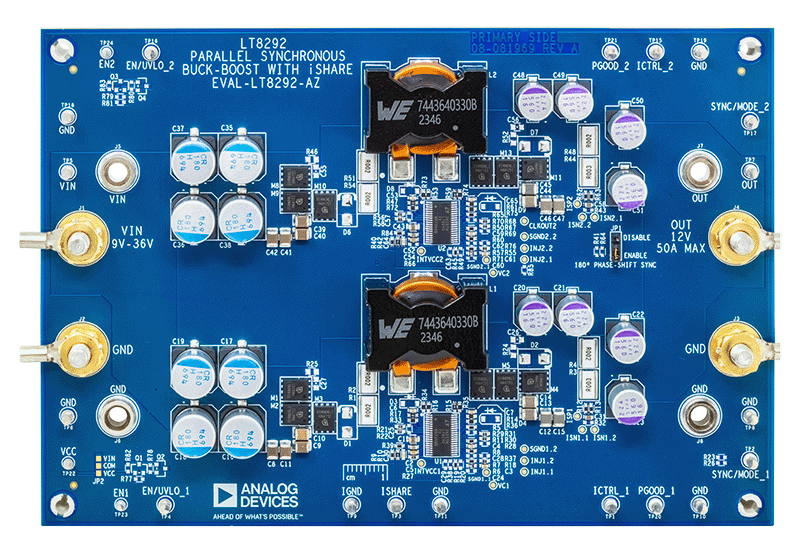

EVAL-LT8292-AZ 是基於LT8292的評估板：可並聯 4 開關同步降壓-升壓控制器。可在 9V 至 36V 的輸入電壓範圍內工作，並產生 12V 的輸出。最大輸出電流為 50A，可提供高達 600W 的功率輸出，同時實現超過 97% 的效率。該板利用兩個並聯的 LT8292，均設置為 100kHz，以實現高功率和高效率。


EVAL-LT8292-AZ 具有 MOSFET，可與 LT8392 的 5V 閘極驅動相結合，以實現高效率。40V MOSFET 用於四開關拓撲的輸入和輸出側。陶瓷電容器因其體積小、紋波電流能力強而用於電路輸入和輸出。除了陶瓷電容器外，輸入和輸出端還有大容量鋁聚合物電容器，使輸入和輸出在瞬態期間保持穩定。


LT8292 採用分離式上拉/下拉式閘極驅動器和四個可選的Dead Time設置。EVAL-LT8292-AZ 允許進行簡單的更改以優化這些功能。

User Guide: https://www.analog.com/media/en/technical-documentation/user-guides/eval-lt8292-az-ug.pdf
