IT66326（具備 eARC 接收功能的 2 進 1 出 HDMI2.1 切換器）

1. 概述

IT66326 是一款具備 eARC 接收功能的 HDMI 2.1 兩進一出切換器，支援最高每通道 12Gbps 的訊號傳輸速率。其完全符合最新 HDMI 2.1a 規範，並向下相容於 HDMI 2.0 與 HDMI 1.4 規範。IT66326 每通道可達 12Gbps 的傳輸速率，足以支援超高解析度的影音內容，例如 8K@60Hz 及 4K@144Hz 的視訊格式。



兩個輸入埠與一個輸出埠皆支援高達 48Gbps 的 HDMI 2.1 傳輸速率，IT66326 同時支援多種資料處理功能，包含影像色彩空間轉換與音訊提取／合併功能。針對 HDMI 資料流中的音訊內容，IT66326 可從輸入串流中提取音訊，或將外部音訊合併進輸出串流中。

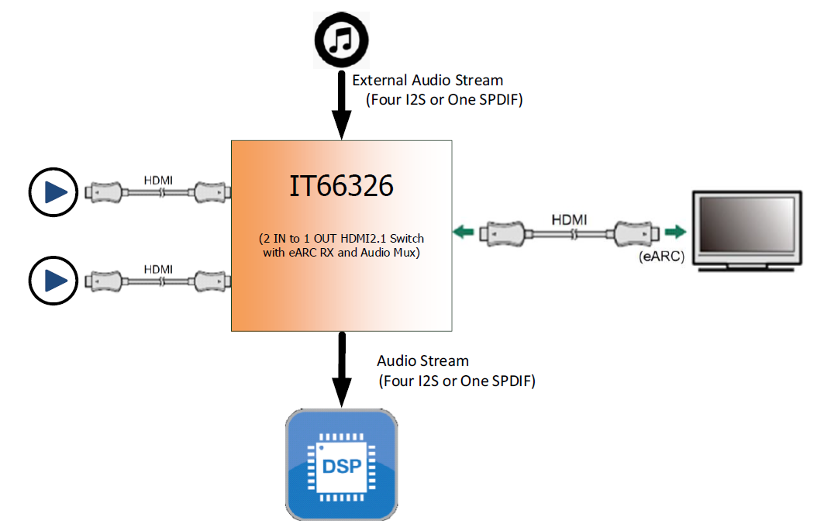

透過音訊提取／合併功能，從 HDMI 接收埠接收的音訊串流可透過各種音訊介面輸出至外部音訊處理器。經過處理後，新的音訊內容可重新編碼為音訊串流，並與原始影像串流合併，再由輸出埠一併傳送出去。



IT66326 的輸出埠內建一個支援增強音訊回傳通道（eARC）的音訊接收器，亦向下相容於 HDMI 1.4 的音訊回傳通道（ARC）。當運作於 eARC 模式時，其差動音訊通道（DMAC）頻寬可達 98.304Mbps，支援接收 8 聲道192K 或 8 聲道 96K 的音訊內容。



IT66326 內建 HDCP 1.4／2.3 硬體模組，可用於停用輸出埠的 HDCP 加密功能，或將 HDCP 2.3 轉換為 HDCP 1.4，以利封閉系統應用。每顆 IT66326 晶片皆內建符合 HDCP 1.4／2.3 標準的專屬金鑰，確保高畫質內容的安全傳輸。使用者無需額外購買 HDCP 金鑰或 ROM。



IT66326 也提供完整的 HDMI 規範中「消費性電子控制」（CEC）功能。這項可選的 CEC 功能可讓使用者透過HDMI 網路控制兩台或多台支援 CEC 的裝置。憑藉 IT66326 所內建的 CEC PHY，使用者只需透過高階軟體API，即可輕鬆實作各類相關的遠端控制指令。CEC 匯流排的相關通訊協定由 CEC PHY 處理，可有效降低 MCU 的負擔。

2. 主要特點

  • 2 輸入、1 輸出 HDMI 收發器，具備 eARC 接收功能
  • 符合 HDMI 1.4b、HDMI 2.1a、HDCP 1.4、HDCP 2.3 規範
  • 內建 MCU 與 Flash
  • 支援 48Gbps FRL、18Gbps TMDS 視訊傳輸
  • 支援 8K@60 的視訊顯示與 4K@144 4:4:4 的高幀率視訊格式
  • 支援 DSC（顯示串流壓縮）直通模式
  • 可透過 I2S／TDM、SPDIF、DSD 等音訊介面輸出提取音訊
  • 支援 HDMI 2.1 的可變更新率（VRR）與自動低延遲模式（ALLM）
  • 支援 Dolby Vision 直通傳輸

3. 應用與已驗證 SoC

  • 應用場景包含 Soundbar、AVR、專業影音設備、HDCP／音訊編解碼器等
  • 已驗證支援的 SoC 包括 MTK、NXP、Amlogic、Sunplus 與 Rockchip
IT66326

IT66326：次世代 HDMI 2.1 切換器，滿足高解析影音與進階音訊應用的全方位解決方案

在家庭娛樂與專業影音設備日益追求高畫質與沉浸式音效體驗的趨勢下，晶片解決方案也必須同步進化。ITE的IT66326 正是為這樣的需求量身打造的一款高整合度 HDMI 2.1 兩進一出切換器，特別強化 eARC 音訊接收功能，並支援完整的影像與音訊規格，為 Soundbar、AVR 到專業影音系統提供絕佳選擇。


高速傳輸，支援未來影音標準

IT66326 完全符合 HDMI 2.1a 規範，向下相容 HDMI 2.0/1.4，具備 48Gbps 的最大傳輸頻寬（每通道12Gbps），可完美支援高解析度與高幀率視訊格式，包括 8K@60Hz、4K@144Hz 4:4:4。同時支援 Display Stream Compression (DSC) 直通模式，確保在頻寬受限場景下依然能輸出細膩畫質。


進階音訊處理，完美音畫同步

IT66326 不僅具備 HDMI 音訊擷取與嵌入功能，更搭載 eARC 音訊接收器，向下相容 ARC，支援高達 8ch 192KHz LPCM 音訊接收。支援多樣化音訊介面（I2S/TDM、SPDIF、DSD），可與外部音訊 DSP 無縫整合，進行音效強化或音訊重編碼後回傳至 HDMI 輸出端，實現高整合、高保真度的音訊處理。


內容保護與CEC整合，簡化系統設計

IT66326 內建 HDCP 1.4/2.3 硬體模組與金鑰，免除額外授權成本，並支援轉換模式（HDCP 2.3 to 1.4）以利封閉系統應用。此外整合 CEC PHY 與軟體 API，讓使用者可透過 HDMI 匯流排進行多設備控制，有效降低外部MCU 負載，簡化整體系統架構。


智慧整合，打造高效影音平台

IT66326 支援 HDMI 2.1 中關鍵的動態功能，包括 可變更新率（VRR） 與 自動低延遲模式（ALLM），為電競與高互動內容帶來無撕裂與低延遲的播放體驗。內建 MCU 與 Flash，讓晶片具備更高整合度，加速產品開發與上市時間。


廣泛相容性，開發無後顧之憂

IT66326 已通過多款主流 SoC 平台（MTK、NXP、Amlogic、Sunplus、Rockchip）驗證，適用於多種產品設計，從高階 Soundbar、AVR，到專業級 HDCP 編解碼器與影音中控系統。


讓影音產品進化到下一級，就從 IT66326 開始。

無論是消費性電子或專業應用，IT66326 都提供業界領先的影像與音訊整合能力，是打造未來影音設備的理想核心。
