IT6227（具備 USB-C 與 PD/CC 控制功能，內建 4 線道 DP1.4 轉 HDMI 2.1 轉換器）

1. 概述

IT6227FN 為一款高度整合的 USB Type-C 與 Power Delivery（PD）控制晶片，內建 DisplayPort 轉 HDMI 轉換器，專為 Dongle（轉接器）應用所設計。



IT6227FN 內建 Type-C DFP/UFP/DRP 所需電阻與控制邏輯，支援 Dead Battery 模式。在 USB PD 應用方面，IT6227FN 完整支援 PD 2.0 及 PD 3.0（含 Chunk 模式）。



內建之 DisplayPort 接收器相容於 DisplayPort 1.4a 與 HDCP 1.3/2.3 規範，採用 4-Lane HBR3（High Bit Rate 3）配置並支援 DSC 1.2a，可對應解析度涵蓋：

  • VESA 格式：最高支援 WUXGA（1920x1200 @240Hz）、WQXGA（2560x1600 Reduced Blanking @240Hz）
  • CEA 格式：最高支援 4Kx2K 4:4:4 @120Hz、8Kx4K 4:4:4 @30Hz 或 8Kx4K 4:2:0 @60Hz

此外，DP 接收器亦支援 MCCS 與 CEC Tunneling over AUX Channel 功能。



HDMI 發送器為高效能之 HDMI 2.1 傳輸器，完全相容於 HDMI 2.1a、HDCP 1.4/2.3，並向下相容於 DVI 1.0 標準。該 HDMI 發送器可支援最高 36-bit（每色 12-bit）色深，確保高品質非壓縮影像內容的穩定傳輸。



除多種視訊格式外，亦支援最多 8 聲道數位音訊，採樣率最高可達 192kHz，取樣深度最高 24 位元，並支援 HBR（High Bit Rate）音訊。



IT6227FN 內建 MCU 與 Flash，便於系統開發，無須額外搭配外部 MCU 或 Flash，協助降低 BOM 成本並節省 PCB 板空間。



每顆 IT6227FN 出廠前皆預燒錄唯一 HDCP 金鑰，符合 HDCP 1.3/2.3（DP Amendment, Rev.1.0）與 HDCP 1.4/2.3（HDMI）認證要求，確保高畫質內容加密傳輸安全性，使用者無需另行購買 HDCP 金鑰或外掛 ROM。

2. 主要特色

  • USB-C ALT Mode DisplayPort 轉 HDMI 2.1 轉換功能
  • 支援雙 Type-C 連接埠，對應 PD 3.0 協定
  • 符合 DisplayPort 1.4a 標準，支援傳輸速率 1.62 / 2.7 / 5.4 / 8.1 Gbps（對應 RBR/HBR/HBR2/HBR3）
  • 相容 HDMI 2.1a、HDCP 1.4/2.3 與 DVI 1.0 規範
  • 支援 TMDS 模式下最高 6 Gbps，解析度達 4K60Hz
  • 支援 FRL 模式下最高 12 Gbps，解析度達 4K120 4:4:4、8K30 4:4:4 或 8K60 4:2:0
  • 內建 DSC 解碼器，符合 DSC 1.2a 標準
  • 支援透過 DSC 串流達成最高 4Kx2K@240Hz 4:4:4 或 8Kx4K@60Hz 4:4:4 顯示
  • 支援 8 聲道未壓縮 LPCM I²S 音訊，採樣率範圍為 32～192kHz，取樣精度為 16～24 位元；同時支援透過 DP 至 HDMI 直通傳輸的768kHz 高位元率（HBR）NLPCM 音訊
  • 支援音訊擷取功能，可輸出至 I²S/SPDIF 雙聲道數位音訊（取樣率與 HBR 音訊最高達 768kHz）
  • 支援 Display Adaptive Sync 轉 HDMI 2.1 VRR（可變更新率）功能
  • 內建 MCU 與 12 組 GPIO
  • 內建 InfoBlock 結構，用以與主晶片（SoC）溝通

3. 應用場域與 SoC 驗證狀態

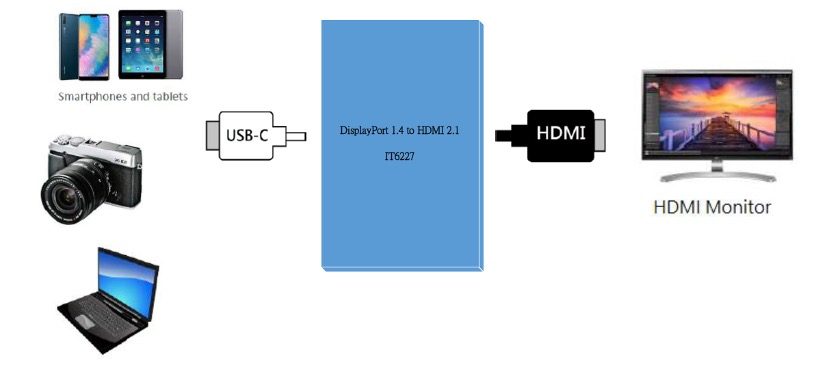

  • 適用於 USB-C ALT-DP 應用產品，例如轉接器（Dongle）、擴充座（Docking）、轉接盒（Box）及各類顯示端產品（Sink Display Product）




IT6227

IT6227FN：高度整合的USB-C to HDMI 2.1解決方案，專為新世代影音轉接產品打造

隨著USB Type-C與高解析度影音需求的快速成長，聯陽半導體推出 IT6227FN，一款專為轉接器（Dongle）、擴充座（Dock）及多功能顯示端應用而設計的 高度整合型USB Type-C與Power Delivery控制晶片，完美整合 DisplayPort轉HDMI 2.1影像轉換功能，協助客戶打造體積小、功能強、設計簡化的新一代影音傳輸產品。



一站式整合，降低BOM成本與設計複雜度

IT6227FN 內建完整的 USB-C DFP/UFP/DRP 邏輯與電阻，支援 Dead Battery 模式，並完全相容 USB PD 2.0 / 3.0（含 Chunk Mode）。此外，整合型MCU與內建Flash，不需外掛控制器與記憶體，能有效簡化系統設計、降低BOM成本並節省PCB佈局空間。



極致影音體驗，涵蓋4K120與8K顯示需求

其內建DisplayPort 1.4a接收器採用4-Lane HBR3傳輸架構，支援DSC 1.2a壓縮技術，最高可對應：

  • VESA格式：高達 WUXGA@240Hz、WQXGA@240Hz
  • CEA格式：4K120Hz (4:4:4)、8K30Hz (4:4:4)、8K60Hz (4:2:0)

內建的HDMI 2.1a發送器則支援 FRL 模式下高達 12Gbps 傳輸速率，同時支援 36-bit色深與8聲道高解析音訊（最高192kHz / 24bit），並支援HBR高位元率音訊與 Display Adaptive Sync轉HDMI VRR，滿足電競與高畫質影音播放需求。



完備內容保護與音訊路徑設計，強化多媒體整合能力

每顆 IT6227FN 出廠皆預燒錄唯一的 HDCP金鑰，相容HDCP 1.3 / 2.3（DP）與HDCP 1.4 / 2.3（HDMI），確保符合DRM規範，簡化客戶產品設計與認證流程。晶片亦支援音訊擷取輸出，可透過 I²S 或 SPDIF 輸出雙聲道 LPCM / HBR 音訊，提供高度彈性的多媒體應用整合。

產品特色總覽

  • USB-C ALT Mode DisplayPort 轉 HDMI 2.1轉換功能
  • 同時支援 雙Type-C介面與PD 3.0協定
  • DisplayPort 1.4a相容，支援RBR/HBR/HBR2/HBR3傳輸速率
  • HDMI 2.1a / HDCP 2.3 / DVI 1.0向下相容
  • FRL模式支援 4K120Hz、8K30Hz、8K60Hz影像輸出
  • 支援 DSC 1.2a 解碼，串流高解析率達4K240Hz / 8K60Hz
  • 支援 I²S/SPDIF 音訊輸出、音訊擷取與高位元率音訊傳輸
  • 支援 HDMI VRR（Variable Refresh Rate）可變更新率
  • 內建MCU與12組GPIO，支援InfoBlock與SoC靈活溝通介面

最佳應用場域與SoC整合彈性

IT6227FN 特別適用於USB-C ALT-DP架構下的各類影像轉接與顯示應用，包括：

  • USB-C 轉 HDMI 影音轉接器（Dongle）
  • 多功能擴充座（Docking Station）
  • 顯示轉接盒（Box）或嵌入式顯示器終端（Sink Display）

晶片已通過多家主流SoC平台驗證，可快速導入市場，加速客戶產品上市時程。



IT6227FN，讓您的USB-C轉HDMI解決方案一次到位，兼顧效能、彈性與成本優勢，是您打造新世代影音產品的首選平台。
