IT68353（HDMI 2.0 + USB Type-C + DP1.4 多重切換至 HDMI 2.0 解決方案）

1. 概述

IT68353 為一款高度整合的單埠 USB Type-C/PD 控制器，內建雙埠 DisplayPort 與單埠 HDMI 2.0 接收端，可輸出至單一 HDMI 2.0 傳輸端。此晶片內建兩組 DisplayPort 接收端，其中一組可設定為支援 USB-C 輸入模式。



支援 dead battery（無電源啟動）模式。在 USB PD 應用方面，IT68353 除了相容 PD 2.0 協議外，也支援 PD 3.0 所定義的 Chunk 模式，可滿足多樣化的電源管理需求。



內建的雙埠 DisplayPort 接收器相容於 DisplayPort 1.4a 與 HDCP 1.3 / 2.3 規範，在 4-Lane HBR3（High Bit Rate 3）配置下，可支援 VESA 顯示解析度最高至 WUXGA 或 WQXGA，亦可支援 CEA 規格最高至 1080P@240Hz 或 4Kx2K@60Hz。此外，此 DisplayPort 接收器亦支援透過 AUX channel 傳輸 MCCS 控制指令。



內建的 HDMI 2.0b 接收端可支援每通道 6.0 Gbps 傳輸速率，總頻寬達 18 Gbps，完全相容於 HDMI 1.4b / HDMI 2.0b、HDCP 1.4 / 2.3，並向下相容 DVI 1.0。



HDMI 傳輸端為高效能的 HDMI 2.0 傳輸器，符合 HDMI 2.0b 與 HDCP 1.4 / 2.3 標準，亦向下相容於 DVI 1.0。可支援最高 36-bit 色彩深度（12-bit per color），穩定輸出高品質非壓縮視訊內容。音訊方面，支援 8 聲道數位音訊，取樣率最高達 192 kHz、取樣精度最高 24-bit，亦支援 HBR（High Bit Rate）音訊傳輸。

2. 產品特性

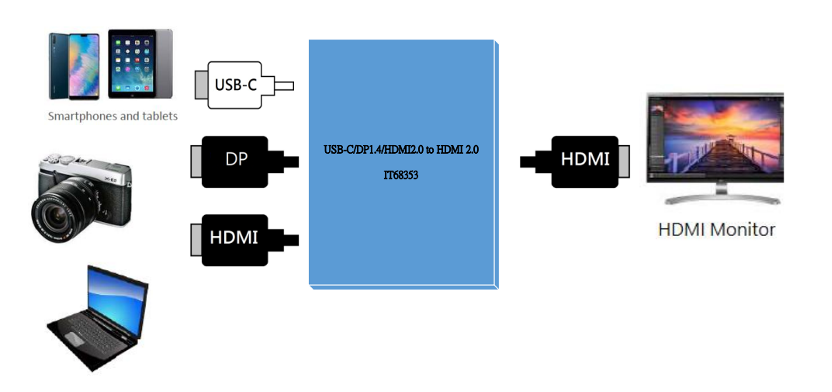

  • HDMI 2.0 + USB Type-C + DP 1.4 多重切換輸入至 HDMI 2.0 輸出
  • 支援彈性 1 / 2 / 4 線道 DP 1.4 配置，完整支援 32.4 Gbps 資料傳輸（4 線道 @ 8.1 Gbps），最高可支援 4K@120Hz
  • 支援 RGB 4:4:4 與 YCbCr 4:4:4 / 4:2:2 / 4:2:0 色彩空間間的雙向色彩轉換（Bi-directional CSC），係數可程式化
  • 提供 29 組可程式化 GPIO
  • 內建 MCU 與 Flash
  • 支援 8 聲道數位音訊（最高取樣率 192 kHz、取樣精度 24-bit）與 HBR 音訊格式

3. 應用領域

適用於電子白板（IWB）、視訊會議系統、投影機、專業影音盒（ProAV Box）、可攜式觸控面板、工業電腦（IPC）以及牆面插座等多種顯示與影音傳輸設備。

IT68353

IT68353：多介面整合 HDMI 影像切換晶片，打造高相容、高穩定、高整合影音解決方案

在數位會議、互動顯示與嵌入式影音設備需求不斷提升的市場趨勢下，聯陽半導體（ITE Tech Inc.）推出 IT68353，一款專為 USB Type-C、HDMI 與DisplayPort 設計的多重輸入整合至 HDMI 輸出的高效能影音切換晶片。其高度整合設計可協助系統簡化主控架構、降低BOM成本，滿足客戶對高解析、高穩定輸出與彈性設計的多元需求。







多重介面整合，應對多變輸入場景

IT68353 同時整合雙埠 DisplayPort 1.4 接收器、HDMI 2.0b 接收器與高穩定 HDMI 2.0b 傳輸器，可支援最高 4K@60Hz 與 1080P@240Hz 視訊輸出。內建一組支援 USB Type-C 輸入模式的 DP Rx，可與 PD 控制邏輯同步運作，支援 Dead Battery（無電源啟動）與 PD 3.0 Chunk 模式，提供靈活的電源管理與接入設計。



支援彈性 1 / 2 / 4 線道配置，完整相容 DisplayPort HBR3（8.1Gbps/lane），亦支援 HDMI、DVI、HDCP 1.4 / 2.3 多協定，讓設計端可快速導入各類主流訊源。





高穩定設計，通過嚴格測試驗證

IT68353 具備優異的散熱設計，在環境溫度 25°C 下長時間工作溫度僅約 48°C，展現極佳穩定性。Type-C to HDMI 系列產品累積出貨超過 30KK，經過市場長期驗證，品質與相容性深受客戶信賴。更可通過 USB PD CTS 測試，協助加速產品認證流程。





整合 MCU 與 Flash，加速開發部署

晶片內建 MCU 與 Flash，具備獨立初始化與控制能力，減少對外部控制器的依賴，讓開發流程更簡潔快速。提供 29 組可程式化 GPIO，便於客製化系統介面與外部元件控制，滿足嵌入式平台高度彈性需求。





支援 PD3.1 高功率傳輸，拓展應用場景

IT68353 相容最新 USB PD 3.1 協議，可支援高達 140W 電力傳輸，對應筆電、擴充底座與高功率顯示設備等應用。亦支援雙 Type-C + HDMI 的訊號輸入切換至 HDMI，為多輸入共用單一顯示器的場景提供最佳解決方案。





應用廣泛，涵蓋多種商用與嵌入式設備

IT68353 已廣泛應用於電子白板（IWB）、視訊會議系統、投影機、專業影音盒（ProAV Box）、可攜式觸控螢幕、工業電腦（IPC）與牆面多媒體介面面板等，協助打造穩定、簡潔、可客製的顯示輸出平台。



讓多元輸入整合變得更簡單，就從 IT68353 開始。
ITE 聯陽半導體 — 高整合影音解決方案的最佳選擇。
