IT6152（MIPI DSI 轉 DisplayPort 1.4 / eDP）

1. 概述

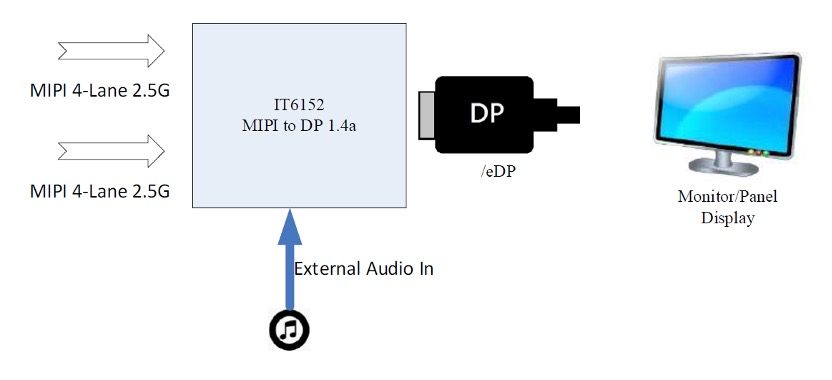

IT6152 是一款高效能、低功耗的 MIPI-to-DisplayPort 晶片，具備兩組 MIPI 接收端與一組 DisplayPort 傳輸端，可支援單通道或雙通道MIPI 輸入，轉為單一 DisplayPort 1.4 或 eDP 輸出。每組 MIPI 接收端支援 1 / 2 / 4 lanes，並提供 lane 對調（lane swap）與正負訊號反轉（PN swap）功能，有助於 PCB 配線彈性。

內建的 MIPI 接收器相容於 D-PHY 2.0 與 DSI-2 v2.0 規範，雙通道輸入模式下總頻寬可達 20 Gbps（每 lane 最快 2.5 Gbps）。支援的MIPI DSI 格式包含：

  • Packed-pixel stream：RGB（16/18/24/30/36-bit）、YCbCr422（16/20/24-bit）、YCbCr420（12-bit）
  • Loosely-packed-pixel stream：RGB（18-bit）、YCbCr422（20-bit）



支援 sync pulse 與 sync event 兩種同步封包類型，水平與垂直同步（HSync/VSync）可依面板設定或透過韌體產生。支援最高 36-bit 色彩深度，可穩定處理未壓縮或壓縮的高畫質影像。



DisplayPort 傳輸端相容 DP 1.4a，支援 HDCP 1.3 / 2.3，並整合色彩空間轉換與抖動處理功能，可對輸出格式進行最佳化。晶片亦支援VRR（Variable Refresh Rate），可搭配動態影像應用。



在音訊部分，IT6152 支援最多 8 聲道 I²S 輸入，取樣率最高可達 192 kHz、取樣深度達 24 bit，可直接接軌主流音訊解碼器（audio codec）進行系統整合。多聲道音訊預設透過多組 I²S 傳輸，也支援以 TDM 模式由單一 I²S 傳送 4 / 6 / 8 聲道 LPCM 音訊。S/PDIF 輸入亦可支援壓縮音訊至 192 kHz。另支援 DSD 輸入（Direct Stream Digital），適用於 SACD 類應用，最高達 8 聲道 / 88.2 kHz。高位元率音訊（HBR）可透過四組 I²S 或 S/PDIF 輸入，支援最高 765 kHz 採樣率，並可整合至 DisplayPort 音訊資料流中一併輸出。



IT6152 內建 MCU 與 Flash，支援透過 PCSCL / PCSDA 介面執行 ISP 韌體更新。使用者無需額外配置外部 MCU 或 SPI Flash，有助於降低 BOM 成本與簡化電路板設計。

2. 主要特點

  • 雙通道 MIPI D-PHY（共 8 lanes）輸入轉 DisplayPort 1.4，支援 4K@60Hz
  • 支援單通道 MIPI（4 lanes）搭配 DSC 輸出 4K@60Hz
  • 相容 eDP ASSR 與 Alternative Framing，支援內容保護
  • 內建 MCU 與 Flash，支援獨立初始化與控制
  • 支援 VRR（Variable Refresh Rate）
  • 支援 8 聲道 I²S / TDM / S/PDIF / DSD 音訊輸入
  • 支援 3D 顯示輸出

3. 應用場景與已驗證 SoC平台

  • 應用場景：平板電腦、POS 終端機、工業電腦（IPC）、網路錄影主機（NVR）、視訊會議系統等
  • 已驗證 SoC 平台：MediaTek（MTK）、Qualcomm、Rockchip、NXP 等
IT6152

IT6152：專為4K多媒體系統打造的高效能MIPI轉DisplayPort橋接IC

隨著高解析度顯示器在平板電腦、工業用電腦與視訊會議系統中的普及，系統整合商越來越需要具備彈性與低功耗特性的橋接解決方案，以連接現代SoC與採用DisplayPort介面的面板。來自聯陽半導體的IT6152是一款高效能、低功耗的MIPI轉DisplayPort橋接IC，支援單一輸出介面，可選擇輸出為DisplayPort 1.4或eDP。具備雙MIPI D-PHY輸入、2-slice DSC解碼能力與豐富的音訊功能，IT6152是新世代嵌入式顯示應用的高度整合解決方案。

雙MIPI輸入設計，發揮最大頻寬

IT6152支援兩組獨立MIPI DSI輸入（每組可設定為1/2/4 lanes），可採用單輸入或雙輸入模式，總共最多支援8 lanes，總頻寬可達20 Gbps，足以順暢傳輸高解析度影像。每組MIPI輸入皆符合MIPI D-PHY v2.0與DSI-2 v2.0規範，支援多種像素格式，包括：

  • Packed格式：RGB（16/18/24/30/36位元）、YCbCr422（16/20/24位元）、YCbCr420（12位元）
  • Loosely Packed格式：RGB（18位元）、YCbCr422（20位元）

支援同步脈衝（sync pulse）與同步事件（sync event）兩種同步封包格式，水平與垂直同步（HSync/VSync）可由面板提供，亦可由韌體產生。支援通道交換與差分訊號極性交換功能（Lane Swap 與 PN Swap），有助於PCB佈線彈性。影像解析度最高可達4Kx2K@60Hz，可透過雙輸入（不使用DSC）或單輸入（搭配DSC）達成，滿足各類高解析應用需求。

完整支援DP 1.4，強化影像呈現

DisplayPort輸出端完全相容DP 1.4a，支援HDCP 1.3與2.3內容保護，確保影像資料的安全傳輸。內建色彩空間轉換與jitter抑制功能，可針對輸出影像進行精細優化。IT6152亦支援eDP，並相容ASSR與Alternative Framing模式，滿足嵌入式顯示器需求。此外也支援可變更新率（VRR），提升動態影像與互動應用的視覺體驗。並具備2-slice DSC解碼能力（最高支援4Kx2K 10-bit），可有效降低頻寬需求，同時保有影像品質。

整合多聲道音訊，適用於嵌入式系統

IT6152除了影像處理能力外，也整合強大的音訊輸入功能，支援最多8聲道LPCM輸入，取樣率最高可達192kHz，取樣深度最高24位元。音訊傳輸介面彈性多元，包括：

  • 多組I²S或TDM（單組I²S傳輸4/6/8聲道）
  • S/PDIF輸入，支援壓縮音訊（最高192kHz）
  • DSD輸入，適用高音質應用（最高8聲道@88.2kHz）
  • 支援高位元率（HBR）音訊（最高765kHz），可整合進DP音訊資料流中一併輸出

系統設計亦可選擇是否使用MCLK作為音訊輸入時鐘，提升系統時脈設計的彈性與整合效率。

內建MCU與Flash，簡化系統設計

IT6152內建MCU與內部Flash，支援透過PCSCL/PCSDA介面執行ISP韌體更新。使用者無須額外配置外部MCU或SPI Flash，即可完成初始化與控制，進一步降低BOM成本並簡化PCB設計。亦內建智慧型可程式化電源管理機制，有助於提升整體系統效率與熱效能表現。

通過主流SoC平台驗證，相容性高

IT6152已完成與多家主流SoC平台的相容性驗證，包括MediaTek、Qualcomm、Rockchip與NXP等，可廣泛應用於下列裝置：

  • 平板電腦與變形筆電
  • POS收銀機系統
  • 工業電腦（IPC）
  • 網路攝影主機（NVR）
  • 視訊會議系統

IT6152，讓您的顯示系統更上層樓

無論是便攜式觸控裝置還是高效能的工業用顯示設備，IT6152皆可提供彈性的MIPI輸入介面、安全的DisplayPort輸出與豐富的影音支援功能，是您打造次世代多媒體系統的理想選擇。
