IT6162（MIPI DSI 轉 HDMI2.0）

1. 一般說明

IT6162 是一款高性能、低功耗的雙埠 MIPI DSI 轉 HDMI2.0 轉換器。它可接收單埠或雙埠的 MIPI DPHY 輸入，並可搭配一般規格的 MIPI 傳輸線使用，轉換為 TMDS 輸出，且其電流強度與高頻補償（Pre-emphasis）皆可程式化設定。每一個 MIPI 輸入可運作於 1/2/4 通道模式，支援通道對調（Lane-swap）與極性交換（PN-swap），可彈性搭配電路設計。



內建的 MIPI 接收器相容於 D-PHY 2.0 及 DSI-2 版本 2.0，雙埠輸入模式下可支援高達 2.5Gbps/通道與 20Gbps 總頻寬。另配備 DSC 解碼器，以支援僅使用單一 MIPI 埠之應用。IT6162 支援多種 MIPI DSI 資料流格式，包括packed-pixel-stream：RGB（16/18/24/30/36 位元）、YCbCr422（16/20/24 位元）、YCbCr420（12 位元）；以及loosely-packed-pixel-stream：RGB（18 位元）、YCbCr422（20 位元）、DSC 8b/10b 資料流。同步脈衝或同步事件封包皆可被接收，且HSync與VSync可由原始訊號或由韌體設定產生。RX/TX 支援高達 36 位元的深色度，確保可穩定接收高品質的非壓縮與壓縮影像內容。



高性能的 HDMI2.0 傳輸端完全符合 HDMI 2.0b 及 HDCP 1.3/2.3 規範。HDMI 埠訊號速率可達 6.0Gbps/通道，整體 IT6162 可提供 18.0Gbps 頻寬，支援如 4Kx2K@60Hz 的超高解析度影像格式與 4Kx2K@30Hz 的 3D 影像等。HDMI TX 端內建 SCDC 結構，可確保 HDMI2.0 內容正確傳輸至下游裝置。



為便於系統整合與應用設計，IT6162 內建色彩空間轉換（CSC）（含 YCbCr 422/444 與 RGB 間的雙向轉換）與抖動處理功能。
同時支援 VRR（可變更新率）功能，可應用於需要此功能的系統。

2. 主要特色

  • MIPI 雙埠 D-PHY/8 通道 轉 HDMI2.0，或單埠 D-PHY 4通道 搭配 DSC 解碼 轉 HDMI2.0
  • 內建 Flash 與 MCU
  • 支援 VRR
  • 支援 8 聲道音訊
  • 支援 3D 立體顯示

3. 應用場景與已驗證 SoC產品

  • 應用領域：平板電腦、POS 系統、工業電腦（IPC）、網路影像錄影（NVR）及視訊會議
  • 已驗證平台：MTK、Qualcomm、Rockchip及NXP

解鎖未來顯示的關鍵：IT6162 MIPI DSI to HDMI2.0 轉換晶片

在嶄新的顯示技術領域，您需要的不僅是功能強大的 IC，更是能夠簡化設計流程、提升系統效能的解決方案。IT6162，這顆業界領先的 MIPI DSI to HDMI2.0 轉換晶片，為顯示設備提供高效、穩定且靈活的信號處理能力，助力您的產品在市場中脫穎而出。

關鍵技術亮點，讓設計更輕鬆

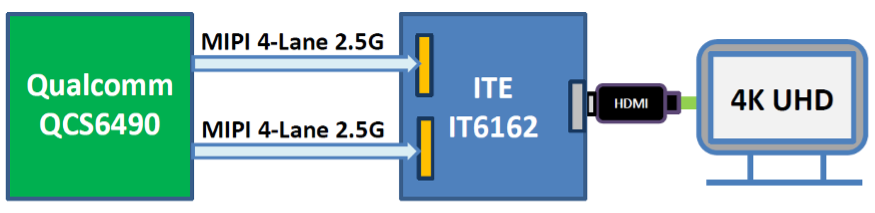

  • 兩個 MIPI 輸入端，支援高達 20Gbps 帶寬
    IT6162 支援單個或兩個 MIPI D-PHY 輸入，帶寬可達 20Gbps，完美相容各大主控平台，除了 MTK、Qualcomm、Rockchip 與 NXP，也能對應更多其他廠商的 SoC 設計，實現靈活整合與廣泛應用。
  • 高效的 HDMI2.0 傳輸端，支援 4K 60Hz 和 3D 顯示
    內建的 HDMI2.0 傳輸端完全符合 HDMI 2.0b 和 HDCP 1.3/2.3 標準，提供每通道最高 6Gbps 的信號速率，能夠輕鬆支援 4Kx2K@60Hz 的超高清顯示和 3D 視訊輸出。強大的帶寬能力讓顯示內容更細緻、真實。
  • 支援 DSC 解碼與色彩空間轉換（CSC）
    IT6162 配備 DSC 解碼器，能夠高效解壓縮傳輸的影像數據，並支援 RGB、YCbCr 422/444 等多種色彩空間的雙向轉換。這對於需要高品質圖像處理的專業應用非常關鍵，保證了每個像素的細節不會損失。
  • 可變刷新率（VRR）與深色處理支援
    VRR 功能讓顯示效果更加流暢，尤其適用於需要頻繁更新畫面的應用場景。IT6162 支援最高 36 位色深，讓顯示效果更加精細，無論是在動態影像還是靜態圖像中，都能提供卓越的視覺體驗。

簡化設計流程，提升開發效率

  • 集成 MCU 與 Flash，降低系統開發難度
    IT6162 內建的 MCU 和 Flash 存儲器，能夠減少外部元件需求，簡化整體系統設計，讓開發過程更加順暢。
  • 靈活的電路設計選項
    支援 Lane-swap、PN-swap 等功能，幫助設計師在 PCB 設計中擁有更多的彈性和自由，避免線路設計上的瓶頸問題。

廣泛的應用場景，助力多種終端設備

  • 適用於平板電腦、POS 系統、工業電腦（IPC）、網絡錄像機（NVR）和視訊會議等領域
    無論是需要高效顯示的商業設備，還是要求穩定處理影像的監控系統，IT6162 都能提供理想的解決方案，實現高效可靠的數據處理。

為您的產品加速升級，與世界同步

IT6162 以其卓越的性能與無與倫比的穩定性，成為全球多家領先企業的首選。無論是對於顯示設備，還是各類需要高效影像處理的終端，IT6162 都能夠提供最佳的解決方案，幫助您在競爭激烈的市場中立於不敗之地。
