【產品介紹】電源解決方案MAX17263超低功耗單/多節電量計

MAX17263 是一款超低功耗電量計，採用 Maxim ModelGauge™ m5 EZ 算法。MAX17263 通過外部電阻分壓器監控單節電池組或多節串聯電池組。

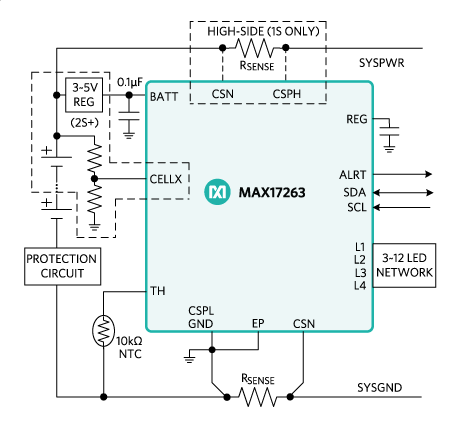

MAX17263電路圖

描述/應用

MAX17263 是一款超低功耗電量計，採用 Maxim ModelGauge™ m5 EZ 算法。MAX17263 通過外部電阻分壓器監控單節電池組或多節串聯電池組。該 IC 驅動 3 至 12 個自動計數的 LED，以在按下按鈕時指示電池充電狀態，或使用 I²C 命令指示任何其他系統狀態。

ModelGauge m5 EZ 通過消除電池表徵要求和簡化主機軟體交互，使電量計的實施變得容易。ModelGauge m5 EZ 魯棒算法為大多數鋰電池和應用提供了對電池多樣性的容忍度。

該算法將庫侖計的短期精度和線性度與基於電壓的電量計的長期穩定性以及溫度補償相結合，以提供業界領先的電量計精度。該 IC 可自動補償電池老化、溫度和放電率，並在廣泛的工作條件下提供以百分比 (%) 表示的準確充電狀態 (SOC) 和以毫安時 (mAh) 表示的剩餘容量。當電池接近耗盡的臨界區域時，算法會調用一種特殊的校正機制來消除任何錯誤。該 IC 可準確估算電量耗盡時間和電量充足時間，並提供三種報告電池壽命的方法：容量減少、電池電阻增加和循環里程表。

該 IC 提供電流、電壓和溫度的精確測量。使用內部溫度傳感器或外部熱敏電阻測量電池組的溫度。一個 2 線I²C 接口提供對數據和控制寄存器的訪問。該 IC 採用 3mm x 3mm 14 引腳 TDFN 封裝。

主要特點

  • ModelGauge m5 EZ

    • EZ 性能無需表徵

    • 對電池變化的穩健性

    • 消除接近空電壓的誤差

    • 消除庫侖計數器漂移

    • 電流、溫度和年齡補償

    • 不需要空、滿或空閒狀態

  • 監控單節或多節電池組

  • 帶按鈕輸入的集成 LED 控制

    • 驅動 3 到 12 個 LED，自動計數

  • 使用 I²C 命令的自定義圖案 LED 控制

  • 準確的電流檢測

    • 高側或低側檢測選項

  • 寬檢測電阻範圍：1mΩ 至 1000mΩ

  • PCB金屬感應+溫度補償

  • 支持 Li+ 和變體，包括 LiFePO 4

  • 熱敏電阻或 ±1°C 內部溫度

  • 動態功率估算放電期間的功率容量

  • 清空時間和充滿時間估計

  • 預測理論負載下的剩餘容量

  • 無需校準

  • 電壓、SOC、溫度、電流和 1% SOC 變化的警報指示器

應用

  • 備用電池

  • 無人機

  • 電動自行車

  • 頭燈和手電筒

  • 家庭和樓宇自動化、傳感器

  • 醫療設備

  • 電動工具

  • 玩具

  • 無線音箱
