I2C在多年前引入,他提供一種低成本的方法,將處理器連接到一組設備,以支援消費電子產品的需求;各種使用 I2C 的場所仍在許多行業廣泛使用,其低成本連接一組設備(也稱為多點)能力在很大程度上滿足了需求,雖然經常需要旁帶引腳,並且經常出現互通性問題。在不斷變化的需求使得 I2C 越來越嚴越成問題:隨著感測器使用的增加,這造成碎片化匯流排,增加多個包括 I2C、SPI 和 UART,來解決頻寬問題。此外,隨著更複雜的終端設備的出現而使引腳數變得更多,包括需要匯流排並行的各種每設備 GPIO 用於中斷(目標設備通知控制器)、睡眠和重定信號,等等。加之資料量的不斷增加發送/接收對匯流排頻寬和延遲造成了壓力。添加更多匯流排會添加更多引腳,更多佈線和更多能耗。
開發I3C 介面就是在解決感測器集成問題,這些問題在任何產品中使用 I2C、SPI 和 UART 時都會遇到,通過提供快速、低成本、低功率和易管理的雙線數位介面。 這些關鍵問題:性能、電源、引腳數(例如,目標中斷和重定控制)、互通性、匯流排管理和錯誤處理/卡死匯流排保護;並在保持向後的相容性以兼容舊版 I2C,來幫助實現過渡和演變。

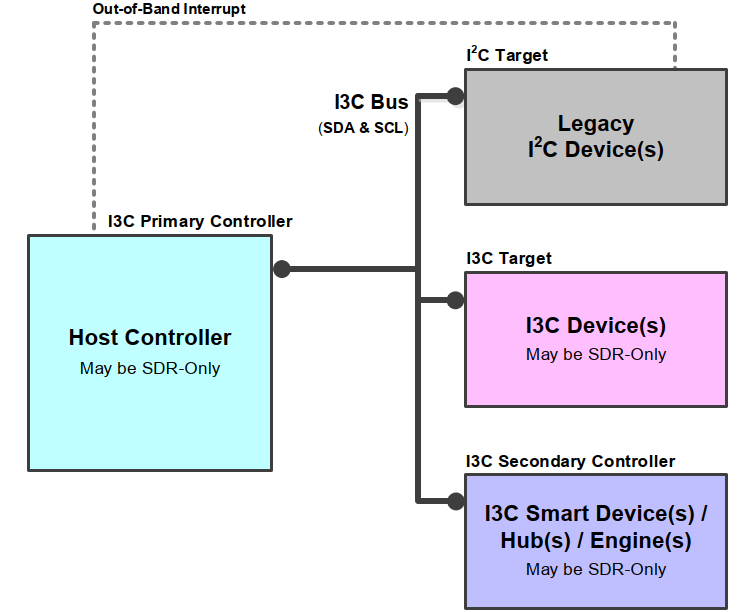

I3C介面旨在改進I2C介面的功能,同時保持向後相容性。它定義了主機處理器和週邊設備(例如,感測器)之間的標準多點介面。 實施I3C規範極大地增加了系統設計師取代現有介面(即I2C、SPI、UART)的靈活性,並支援系統(例如感測器子系統)中越來越複雜和多樣化的設備,同時盡可能降低成本。
I3C介面主要有兩個關鍵關注點:盡可能少地使用能量來傳輸資料和控制,同時減少介面使用的物理引腳數量。
因此,I3C介面具有以下特點:
注意:SDR模式和HDR-DDR模式的多車道資料傳輸不包括在I3C Basic中
I3C介面在匯流排功率方面提供了極大的效率,同時在速度上有顯著提升I2C的改進。圖2到圖5展示了不同的匯流排模式選項,這些選項提供了性能/功率與目標設備複雜性之間的權衡。

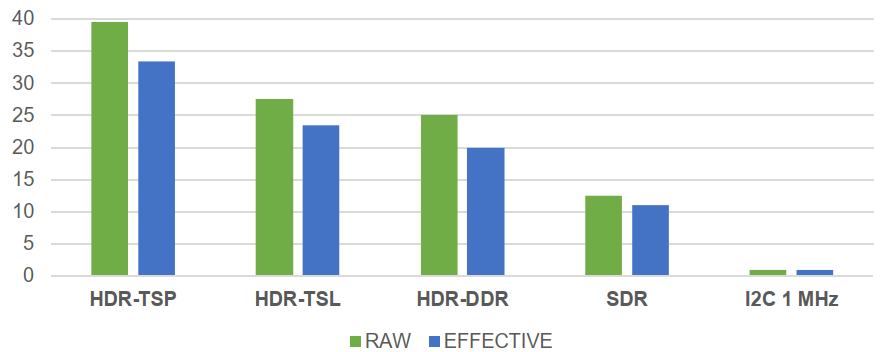

圖(2) I3C(RAW) vs. I2C FM+ Data Blocks Bit Rates in Mbps (12.5 MHz Clock)
I3C mode 對比I2C FM+ (1 MHz)

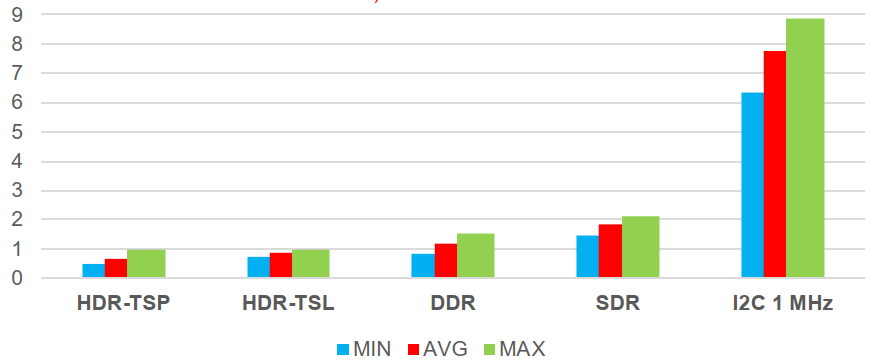

圖(3) 用於有效的單通道1 kB資料區塊及所消耗的能量(微焦耳)

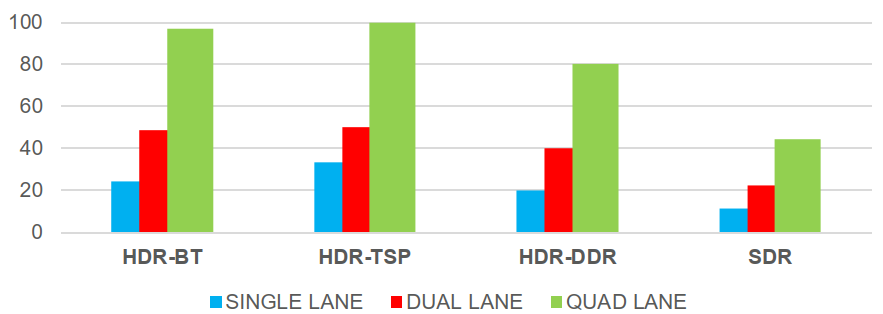

展示不同I3C模式在多通道上的有效位元速率(Mbps)
圖(4) I3C 多通道效率 Bit Rates (in Mbps)
I2C | I3C | |
時脈速度/ | Fast mode: 400kb/s | SDR: up to 12.5Mhz |
Bus | Open drain | SCL Push-Pull, SDA Push-Pull & Open drain |
功耗 | 高 | 較低 |
結束數據讀取 | 必須由主機結束 | 主從都可以結束 |
帶內中斷 | 不支援 (需要額外IO中斷) | 支援 |
熱插拔 | 不支援 | 支援 |
故障檢測 | 不支援 | 支援 |
內置集成命令 | 無 | 有內建通用命令(CCC) |
主/從 | 一主多從 | 多主多從 |
從機地址 | 靜態 | 動態地址分配 |
上述說明了I3C跟I2C總線的基本差異,今天來瞭解 I3C 在伺服器 (主機版) 內部的應用。
伺服器上的I3C 匯流排一般有下列挑戰需要考慮:

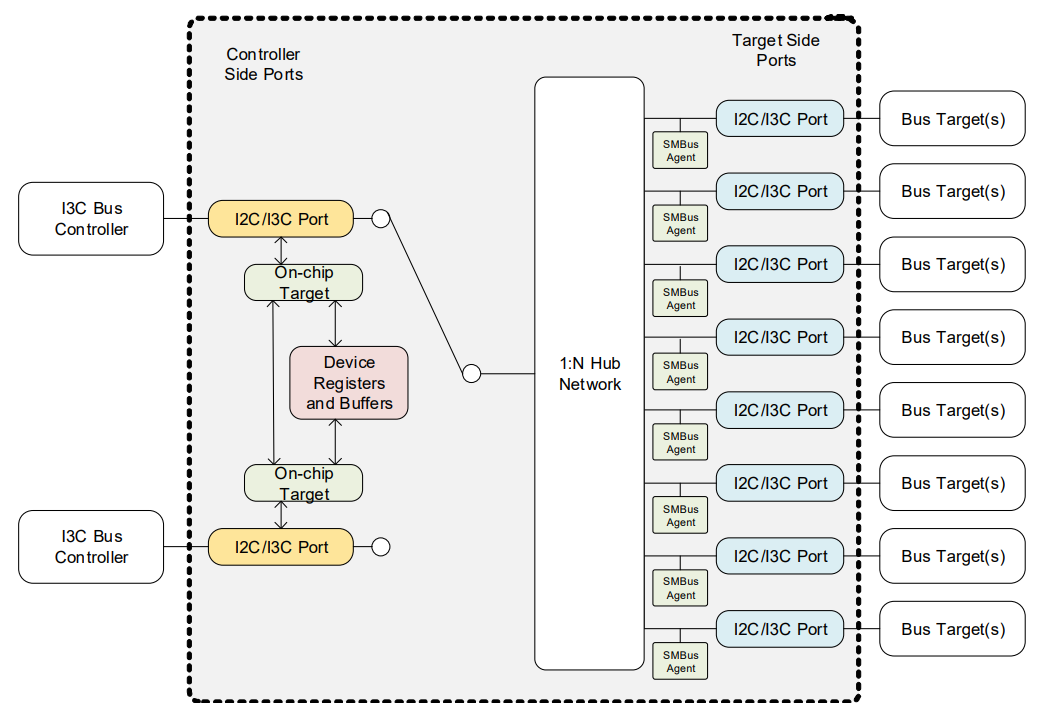

針對上面的挑戰,瑞薩提供I3C智慧切換集線器可以克服上述的問題。
其規格要點簡列如下:
目前於英特爾伺服器平台Granite Rapid 系列上有參考設計使用 I3C智慧開關集線器,後面陸續有更新的平台也都有機率使用。
DDR5 DIMM info access

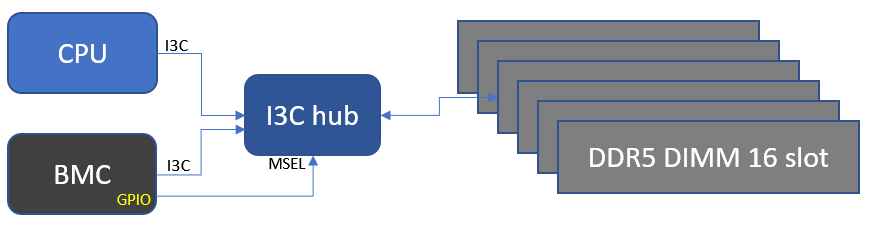

圖(5) CPU與BMC 透過I3C hub來讀取 DDR5 記憶體模組的資訊框圖
CPUs management port access

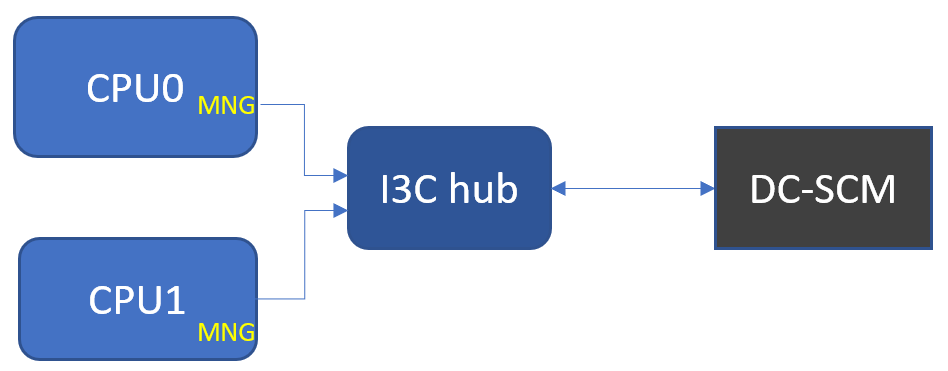

圖(6) 兩顆CPU管理埠(management) 透過I3C hub連接至 DC-SCM (BMC board)
CPUs debug port access via I3C hub

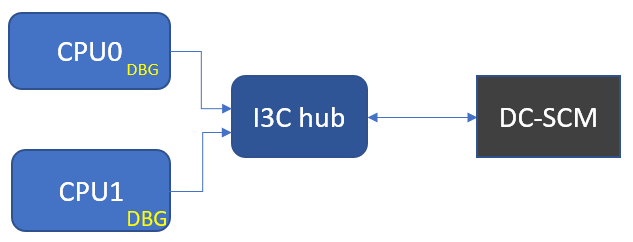

圖(7) 兩顆CPU除錯埠(DBG)透過I3C hub連接至 DC-SCM (BMC board)
隨著高效伺服器需求與應用越來越多,伺服器主機板上的通訊速度也不斷的提升與進化。如何滿足未來的需求,也是專家們不斷制定新標準目的。
I3C 技術在 AI 伺服器上的應用主要集中在提高系統管理和通信效率。例如,I3C 可以用於伺服器內的模組管理,支持更高的數據傳輸速率和更低的功耗。這使得伺服器能夠更有效地處理大量數據,同時保持高性能和穩定性。此外,I3C 支持即插即用和熱插拔功能,這意味著系統管理員可以在運行中添加或移除設備,而不會中斷服務。這些特性使得I3C技術成為伺服器管理和數據中心應用中的理想選擇。
資料來源 Renesas 官網
