現在市面上常見的使用者輸入介面,最普遍的就當屬按鍵最為廣泛,但是常見的按鍵輸入類型大多是數位式的,數位按鍵一般狀況下是幾個按鍵就對應到幾個輸入腳位,因此使用到的輸入腳位也會較多,所以就有人發明利用按下不同的按鍵來導通不同的電阻,使的單一類比輸入腳位的電壓分壓有所不同來判斷所按的按鍵,因此類比按鍵模組所需要的MCU輸入腳位就會少很多。

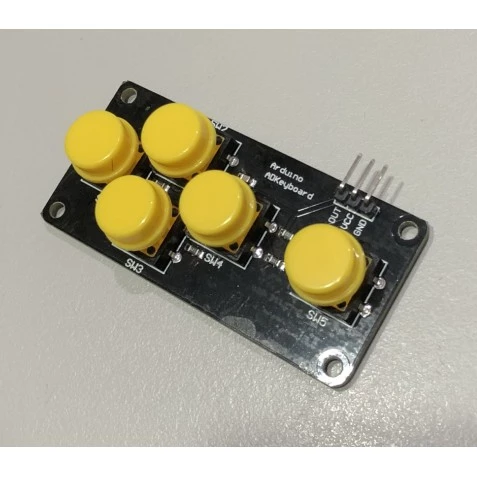

下圖是市面上常見的類比按鍵模組
在Renesas RX系列的MCU中,有特別設計一組MTU硬體,是專門用來控制此類的應用,因此MTU將deadtime的保護直接設計一組硬體暫存器來避免「deadtime」的PWM訊號操作,名稱是TDDRA暫存器。如先前所述,類比按鍵模組的原理主要是偵測類比訊號輸入腳位的電壓分壓差異而來。

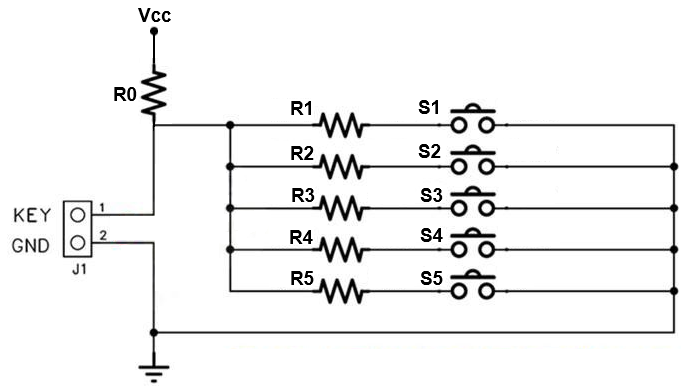

比方,可參考下圖電路,圖中的R0電阻的主要功能是 Pull-Up電阻與主要的分壓電阻,比方:10KΩ,而後面的R1、R2、R3、R4、R5則必須是不同電阻值的電阻,舉例:1 KΩ、3 KΩ、5 KΩ、8 KΩ、10 KΩ。當然這裡的電阻值並不一定要這樣的比例差異,主要是分配的電阻要有足夠的電壓分壓差異,這樣才能夠容易區分所按的按鍵。
上面這個類比按鍵模組原理圖的動作說明如下:
注意:上述都是針對沒有按下按鍵與單獨按下S1~S5按鍵的狀況。
若是使用者有需要複合按鍵的需求時,比方:同時按下 S1+S2或是S1+S5,或是S1+S2+S3…等狀況,此時就要比較仔細分配R1~R5電阻的電阻值。
複合按鍵分配電阻的重點如下:
由於複合按鍵會導致多個電阻並聯(R1~R5中有導通的電阻)後再與R0電阻串聯,因此需要仔細計算並聯後的電阻是否會等於或是接近R1~R5中的任一個電阻,若有此狀況,則電阻值需要重新分配。
(以下針對單一按鍵做說明,複合按鍵同理)
