深入解析電源模組:現代電子設備的心臟

電源模組在電子設備中始終扮演著關鍵角色,它就像一顆強而有力的心臟,負責穩定地輸送能源,驅動整個系統運作。正如心臟將血液輸送至全身各處,電源模組則為各個元件提供源源不絕的能量,使設備持續運轉、充滿動能,大多數電子元件(如IC、CPU、IMU、Display等)對電壓電流有嚴格要求。電源模組能將輸入電源(如交流電、電池電壓)轉換為適合的直流電壓,確保設備穩定運作,電源模組具備如過壓、過流、過熱、短路等保護機制,防止異常電源對系統造成損害,相當於心臟自我調節、保護身體,現代電源模組(尤其是開關式電源)具有高轉換效率,能減少能量浪費與發熱,這對於攜帶型裝置(如筆電、手機)及伺服器等高效能設備至關重要,若電源品質不佳,可能導致系統誤動作、雜訊增加,甚至晶片損壞,因此一個好的電源模組對產品可靠性、壽命與效能有相輔相成的加分效果。

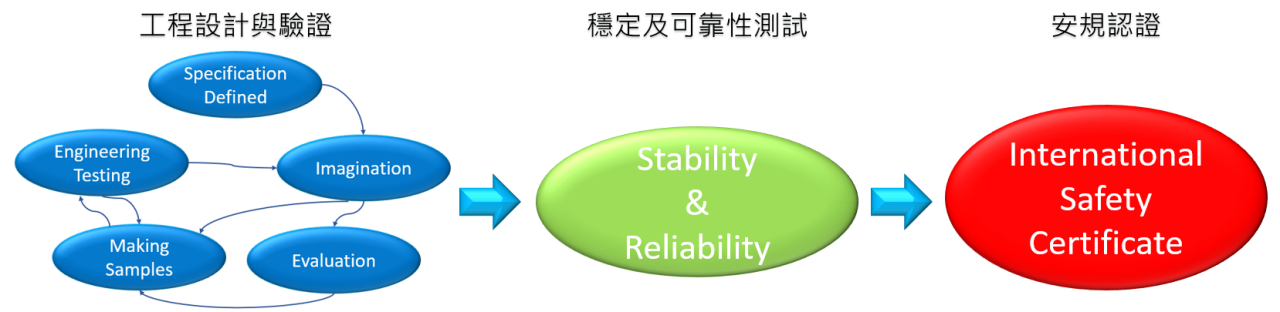

自製電源模組三大階段

cincon-power-module

工程設計與驗證階段(Engineering Design and Verification)

  • 明確定義規格需求(電壓、電流、保護機制)
  • 精選關鍵元件,設計完整電路架構
  • 進行熱模擬與性能預測分析
  • 打樣並執行全方位測試(回授穩定性、溫升、效率、雜訊等)
  • 核心觀念:設計必須如打造心臟般精密嚴謹,絕非拼裝可取代

穩定性與可靠性驗證階段(Stability and reliability)

  • 執行長時間連續運轉與極端環境測試
  • 驗證供電穩定性與系統抗故障能力
  • 強化整體系統的可靠性與耐用性

安規認證階段

  • 洽詢合格第三方實驗室並取得報價貨比三家
  • 彙整各零件的安規證書,備妥審查資料
  • 備妥安規測試需求的電源模組標準樣品供驗證
  • 完成工廠審核,確保產品一致性與生產品質
  • 通過各國安規認證,提升市場信任度與競爭力

國家

認證名稱

認證機構說明

美國

UL

UL(Underwriters Laboratories)是最具代表性的美國安全標準

歐洲

CETUVVDE

CE 為歐盟強制性標誌,TUV 與 VDE 則是德國權威機構,注重安全與品質

中國

CCC(中國強制性產品認證)

適用於多類產品,包括電源、家電、電子元件等

台灣

BSMI(經濟部標準檢驗局)

對於輸入或在台銷售的產品具強制性認證

日本

PSE(Product Safety Electrical Appliance & Material)

針對電子電器產品的強制安全標章

韓國

KC(Korea Certification)

整合多種產品認證的國家統一標誌

澳洲

SAA(Standards Australia Approval)

屬於澳洲、紐西蘭的電氣產品安規要求

通常進入不同國家市場,產品必須取得當地認證,否則無法合法販售,有些國家接受國際認證互認(如 CB 認證可轉換至多國認可),可減少重複測試與費用。

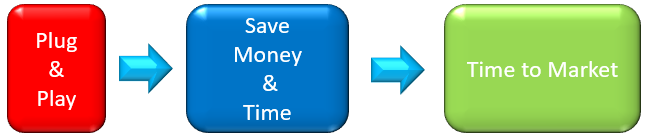

使用電源模組的優勢

cincon-power-module
  • 隨插即用:簡化安裝流程,加速系統整合。
  • 降低開發風險:減少電源技術研發失敗的可能性,提高可靠性。
  • 減少零件複雜度:捨棄繁瑣的分離式零件,優化設計,專心於設備系統設計。
  • 縮短驗證時間:精簡測試與驗證流程,使產品更快進入市場。

常見電源模組種類

cincon-power-module

常見的隔離型電源模組類型

項目

AC-DC(交流轉直流)

DC-DC(直流轉直流)

輸入類型

交流電(AC)
常見交流輸入100V、115V、120V、230V、240V

直流電(DC)
4.5V~450V

輸出類型

常見電壓(DC)3.3V~56V之直流電壓

常見正負型態電壓(DC): ±5V、±12V、±5V、±15V、±24V

常見電壓(DC): 0.75V~56V間之降壓或升壓直流(DC)

常見用途

連接市電的充電與直流電源供應

系統內部電壓調整、電池供電系統、信號轉換

AC-DC 電源模組(交流轉直流)

AC-DC 電源模組的功能是將市電(交流電,如110V/220V AC)轉換為穩定的直流電壓(如5V、12V、24V等),供應給電子設備使用。它是大多數電子設備的第一級電源轉換器。

常見類型:

線性電源(Linear Power Supply)

  • 雜訊低但效率較低、體積大、重量笨重,較適用於對雜訊敏感的應用如音響設備

AC-DC開關式電源模組(AC-DC Switching Power Supply Power Module)

  • 封裝完整,便於設計整合,符合安全規範與國際電磁相容規範。
  • 常見輸出:5V、12V、15V、24V。
  • 隔離與高效率,體積小,常見於工業電源、伺服器、家電等。
  • 高於75W具有PFC(功率因數修正)節能功能的模組。

DC-DC 電源模組(直流轉直流)

DC-DC 隔離式電源模組負責將一種直流電壓轉換為另一種直流電壓,實現降壓、升壓或隔離等功能,這些模組通常工作在AC-DC模組之後或電池系統中。

常見類型:

降壓型(Buck Converter)

  • 將較高電壓降為較低電壓(如12V轉5V)
  • 應用:主機板、車用電子、通訊設備。

升壓型(Boost Converter)

  • 將較低電壓升為較高電壓(如3.7V轉12V)
  • 應用:LED 驅動、手持裝置。

升降壓型(Buck-Boost)

  • 輸入電壓可能高於或低於輸出電壓的情況。

電源模組的發展史與電子產業的演進密切相關,主要可分為以下幾個發展階段

一、起源階段(1940s–1970s)

在電子工業初期,電源供應系統以線性電源(Linear Power Supply)為主。這些電源雖然穩定、雜訊低,但效率低、體積大笨重且產熱高,因此限制了系統的整體效能與尺寸。

代表技術與應用:

  • 真空管設備使用大型線性變壓器供電。
  • 工業與實驗室設備使用重型變壓器與整流器。



二、切換式電源興起(1970s–1980s)

隨著開關式電源(SMPS)**技術成熟,體積大幅縮小、效率提升至70%以上,開始逐步取代傳統線性電源。這一時期的模組仍為客製化設計,缺乏統一標準。

世代技術亮點:

  • 推出PWM(脈波寬度調變)控制與高頻變壓器設計。
  • 引入電源效率與體積權衡思維。



三、模組化趨勢(1990s)

電源系統開始向模組化發展,尤其在電信與工業設備中,DC-DC 模組成為標準元件。業界開始出現尺寸標準,如四分之一磚(Quarter Brick)。

重要發展:

  • 引進隔離型 DC-DC 模組。
  • 開始使用表面黏著(SMD)封裝。



四、標準化與聯盟建立(2000s)

因應供應鏈與互通性需求,業界成立 DOSA(Distributed-power Open Standards Alliance),統一尺寸、腳位與性能標準,推動電源磚(Power Brick)標準化。

重大事件:

  • DOSA標準聯盟誕生。
  • 小型化如1/8、1/16磚模組被廣泛採用。
  • 高功率模組開始支援數位介面(如PMBus)。

DOSA制定了多種標準化的電源模組尺寸,稱為「電源磚」(Power Brick),以便於設計工程師在不同應用中選擇合適的模組。這些標準尺寸包括:

  • 全磚(Full Brick):116.8 x 61.0 x 12.7 mm
  • 半磚(Half Brick):58.4 x 61.0 x 8.9 mm
  • 1/4磚(Quarter Brick):58.4 x 36.8 x 8.9 mm
  • 1/8磚(Eighth Brick):58.4 x 22.9 x 8.1 mm
  • 1/16磚(Sixteenth Brick):33.0 x 22.9 x 8.1 mm
  • 1/32磚(Thirty-Second Brick):19.0 x 23.35 mm
cincon-power-module



五、智慧電源時代(2010s–至今)



  • 隨著數位控制與能效要求提高,電源模組開始具備可編程輸出、監控、遠端開關等智慧功能,整合更多數位化與通訊能力。
  • 現代趨勢:
  • 整合多相位控制器。
  • 支援PMBus、I²C通訊。
  • 應用場景擴展至AI資料中心、5G基站、電動車。
  • 氮化鎵(GaN)、**碳化矽(SiC)等第三代半導體帶來高頻、高效率、小型化的突破。
  • 電源模組朝高度集成、AI監控、軟體定義電源方向邁進。
  • 更緊湊的封裝與熱管理技術,提升功率密度(>100W/in³)。



CINCON 幸康電子深耕台灣,是專注於電源模組設計與製造的MIT品牌,擁有超過30年的專業經驗。作為業界領先的電源模組供應商,CINCON 長期致力於創新與品質發展,產品涵蓋範圍廣泛,充分滿足各類應用需求。

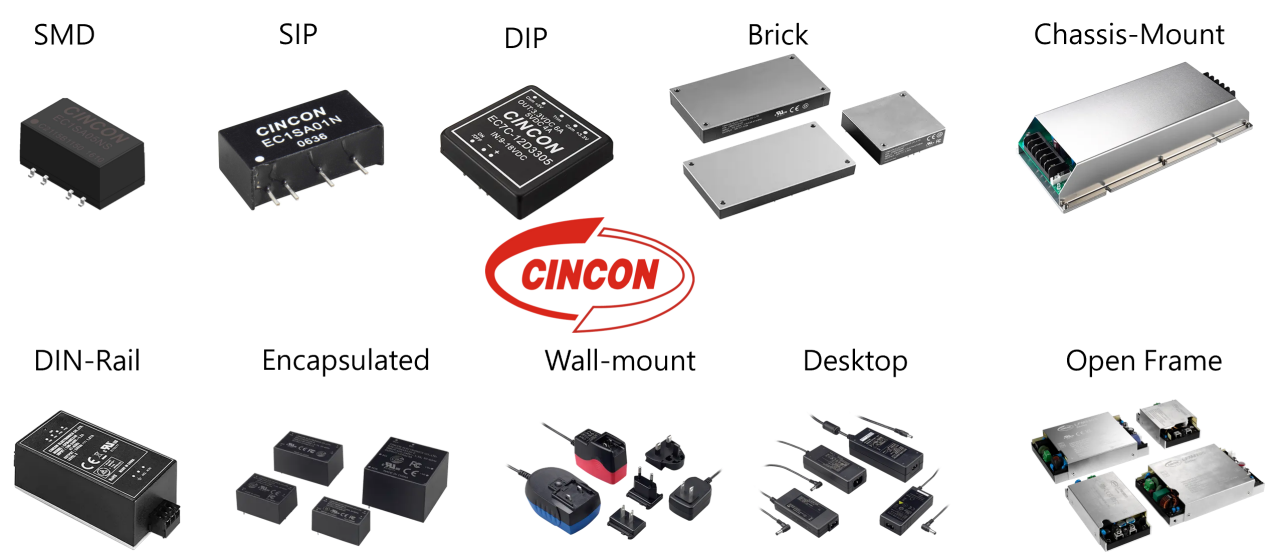

CINCON 的電源模組採用多樣封裝技術,涵蓋 SMD、DIP、SIP、Brick、Open Frame、Encapsulated、DIN-Rail、Wall-mount、Desktop、Chassis-Mount 等形式,提供彈性且多元的設計選擇。特別是在 Brick Type(磚型模組)領域,CINCON 經多年專研,從設計到生產皆採用高度整合的流程管理,不僅確保產品品質穩定,更持續提升技術門檻與製程良率。





cincon-power-module

在大功率、高效率、小型化的發展趨勢下,CINCON 積極優化磚型電源模組的散熱設計與功率密度表現,為客戶帶來更高效、更可靠的解決方案。其產品線橫跨 AC-DC 與 DC-DC 兩大領域,產品皆注重電器隔離與安全,廣泛應用於:

  • 工業自動化系統
  • AGV、AMR、機器人
  • 醫療設備
  • 通訊基礎建設
  • 測試與量測儀器
  • 鐵道與交通應用
  • 能源與環控系統
  • 防禦性系統
  • 消費性電子與嵌入式應用

CINCON品牌不僅專注於產品的卓越性能與品質,更以「台灣設計、全球服務」為核心理念,致力於提供量身打造的解決方案與在地化技術支援,持續在全球電源模組市場中創新價值,贏得客戶的信賴,在AC-DC電源模組領域,目前CINCON正在朝向1200W產品邁進。

cincon-power-module

CINCON 推出的 LFM 全系列 AC-DC 電源模組,領先業界開發全系列高度僅為 1 英吋。

其中LFM550長寬高僅5.09x3.29x1英吋,依不同機型分別符合工業與醫療市場的法規標準,最高功率550W輸出,屬於高效能、高功率密度產品,提供多達 8 種輸出電壓選擇(DC 12V、15V、24V、28V、30V、36V、48V、54V),滿足市場設計端在各類應用上的多元電壓需求,帶來更大的彈性與便利性。

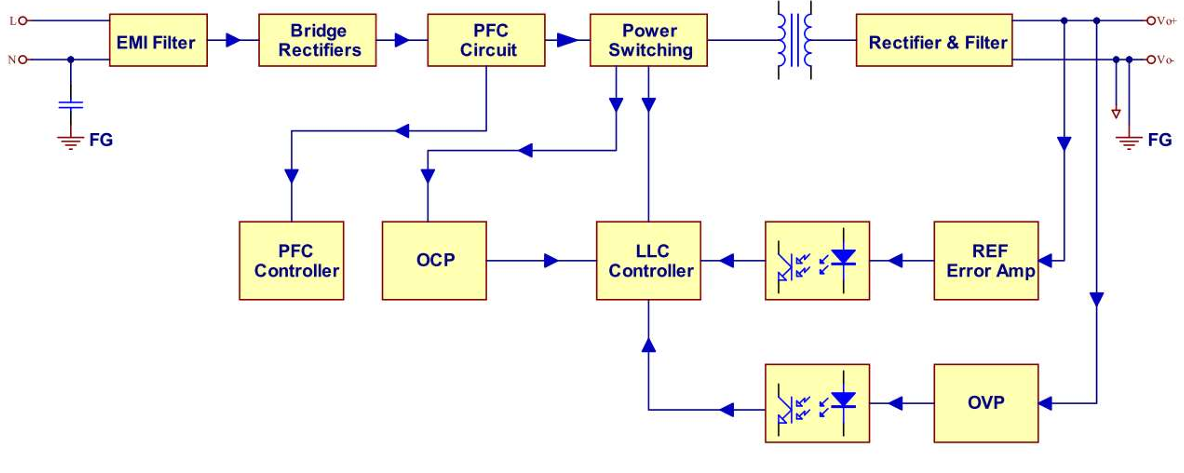

技術主軸採用自主研發的PFC (功率因素校正)、 LLC(半橋諧振)、Synchronous Rectifier(同步整流)技術, 系列產品轉換效率最高可達94%,, 其功率密度更達到32.84W/Inches3

cincon-power-module

電源轉換電路引入先進的第三代半導體,SiC MOSFET具有低導通阻抗、高速開關速度、高耐擊穿電壓、耐高溫和高能效特性,SiC DIODE具備極短逆向恢復時間、高耐壓性、低導通損耗、高速切換、高溫穩定,低漏電流等優質特性,為提升整體電源轉換的穩定度及效能,散熱方面使用全新的半灌膠技術與沉浸式變壓器增強導熱效果。

cincon-power-module

LFM全系列的變壓器皆穿越PCB與底板散熱片貼合,主要功率半導體元件皆貼附底板,以半灌膠沉浸方式,強化平均熱容量有效降低熱阻,配合外部金屬機殼做傳導快速散熱,因金屬殼本體絕緣可接地,也可供使用者鎖附在設備金屬機箱,應用於無風流環境,進一步解決令人頭痛的無風扇散熱問題。

cincon-power-module

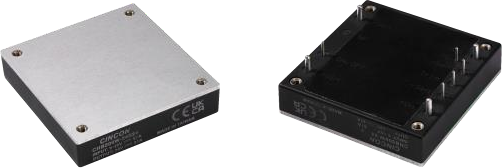

CINCON 所推出的 CHB500W Half-Brick(半磚)DC-DC 電源模組,具備高達 500W 的高功率密度,專為高效能應用所設計。該模組採用交錯式主動箝位正向轉換技術(Interleaving Active Clamp Forward with Synchronous Rectification),成功將 500W 功率整合於 Half-Brick 封裝中,展現優異的性能與穩定性。


CHB500W 提供兩種 4:1 寬輸入電壓範圍(9V~40V/16.5V~40V 與 16.5V74V),並支援五種輸出電壓選擇(DC 12V、24V、28V、48V、54V),滿足多樣化應用需求,廣泛適用於各類工業與嵌入式系統市場。

cincon-power-module

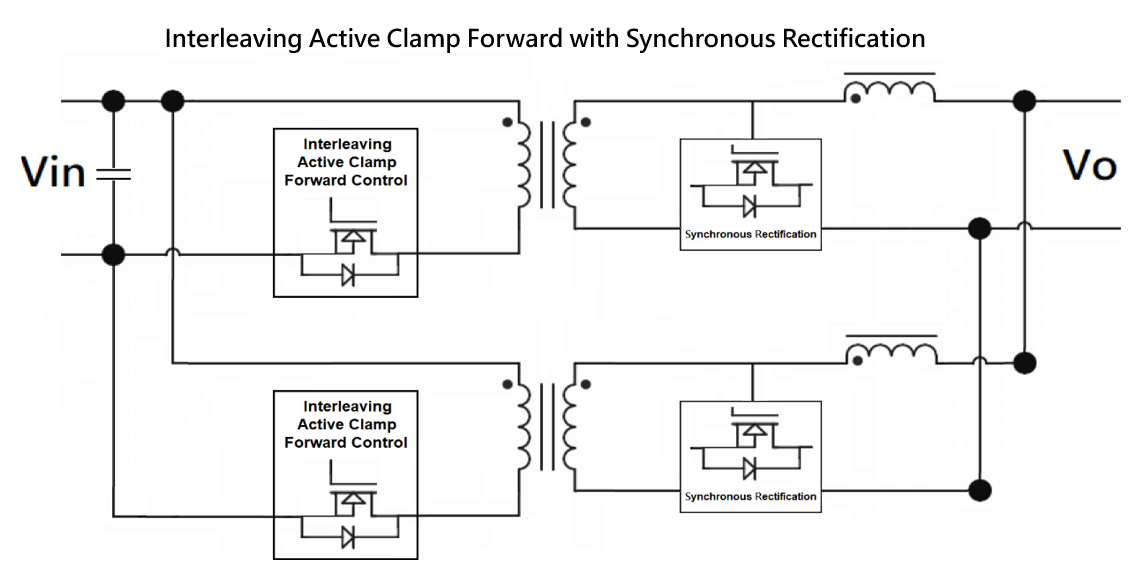

交錯式主動箝位正向轉換技術(Interleaving Active Clamp Forward with Synchronous Rectification)
相較於傳統的單路電源架構,交錯式設計具備多相位並聯運作的優勢,能在面對瞬態負載變化與輸入波動時,以更快速的相互補償方式應對,顯著提升電源穩定性與響應速度。這種架構不僅優化輸出電壓的穩定性,也在輸出低雜訊控制方面展現出更優異的效能,此外,模組內建的自適應同步整流控制技術,除可有效降低損耗並提升整體轉換效率外,還能在空載狀態下自動切換至節能模式,進一步減少同步整流導通所造成的損耗,大幅降低空載輸入電流,實現更高效的能源使用。

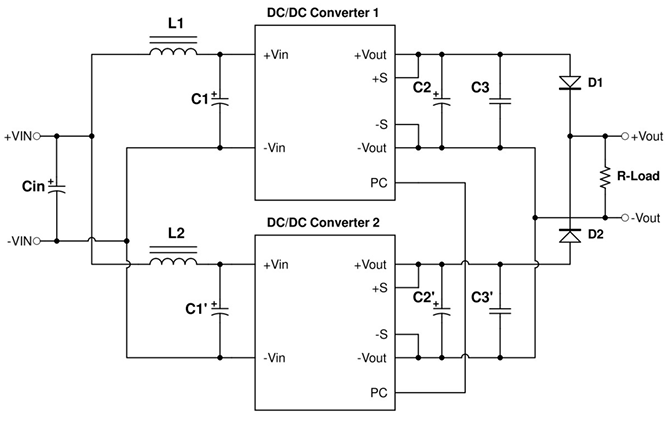

CHB500W 系列亦支援主動式並聯控制功能,當系統需擴充輸出功率時,無需額外搭建複雜的外部均流電路,只需透過簡單連接模組內建的 PC Pin,即可實現多模組並聯並平均分配輸出電流。此功能透過直接控制模組內部回授機制,能即時反映負載變動情況,相較於傳統外部均流方式,反應更迅速且準確,有效降低多模組並聯時因瞬間大功率負載變化所產生的電流不均誤差,提升整體系統的穩定性與可靠性。

cincon-power-module

身為電源專家的CINCON是一家專業電源模組製造商,擁有超過三十年的設計與製造經驗,產品廣泛應用於工業自動化、鐵路、工業電腦、網通、國防、醫療、新能源、海事、無人機、測試等...設備領域,其電源模組因穩定性高、效率佳、設計靈活而廣受市場好評,提供優於業界的長時間保固,電源模組在各種惡劣環境下仍能提供穩定輸出,符合多項國際安全與品質標準(如 UL、EN、IEC 認證),可靠度極高,適用於對供電要求嚴格的產業,多樣化產品線,滿足不同需求,無論是 AC-DC 還是 DC-DC 模組,CINCON 提供齊全的功率等級與輸出電壓選項,支援寬範圍輸入,並具備多重保護功能(過溫、過電壓、過電流、短路保護),靈活應用於各種設計,CINCON 擁有自主研發團隊,能夠依客戶需求提供客製化電源解決方案,縮短開發時程,加速產品上市。透過完整的供應鏈管理,CINCON 提供穩定迅速的交貨服務,並在全球多地設有技術支援據點,在商務多變的情況下也提供MIT服務,協助客戶快速解決技術問題。
