新一代 AI 高效能運算：Ansys 高效優化系統結合高速運算，提供光子晶片元件模擬的全方位解決方案
簡介
Ansys 提供完整的解決方案，用於矽光子晶片的設計與優化，將其光子模擬工具 Lumerical 與 OptiSLang 的自動化設計探索功能整合在一起。此設計流程透過自動調整設計參數來提升效能效率，使高性能元件的開發更加高效。
在一個案例研究中，我們模擬了一個矽光子環形共振腔系統，並針對其輸出功率進行最佳化。搭配 Supermicro AI 伺服器與 NVIDIA H200 高效能運算平台，進一步提升了運算效率，加速了設計優化流程。透過這項整合，工程師能以更快速度與更高精度，推動矽光子與光電系統的技術極限。
Research

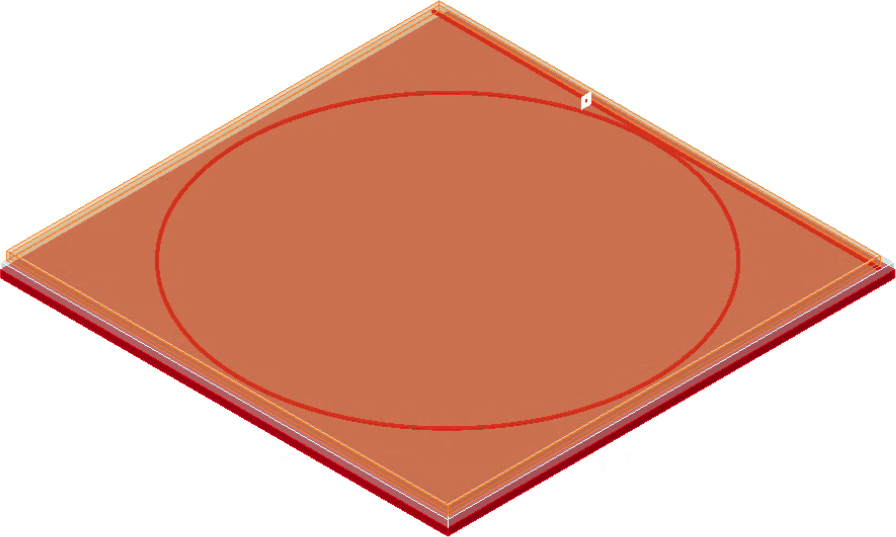

此模型由矽光子波導構成的環形共振腔組成。我們的目標是透過調整幾何結構來最佳化其傳輸特性。該設計的參數行為模擬已整合進 OptiSLang 中，並建立了一個代理模型（metamodel），用以針對多個輸入參數進行設計優化。
Data optimization
Ansys Lumerical 與 OptiSLang 的整合實現了以資料驅動和模型為基礎的自動化元件設計優化。

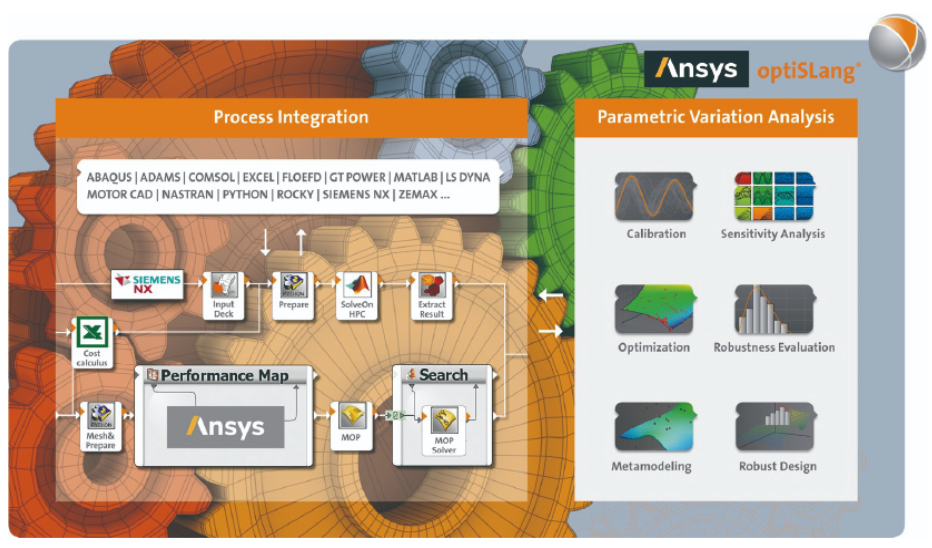

OptiSLang 支援多種最佳化演算法，例如粒子群最佳化（Particle Swarm Optimization），並可自動執行工作流程、資料分析以及光學模擬的後處理作業。
Pareto optimal solutions help identify the best trade-offs among conflicting design goals. By analyzing parameter interactions, designers gain insights into performance impacts and can make more informed decisions across multiple design scenarios.
Accelerated computation
在 Ansys 中使用 SMCI（Supermicro）大幅提升了光學運算的效能。

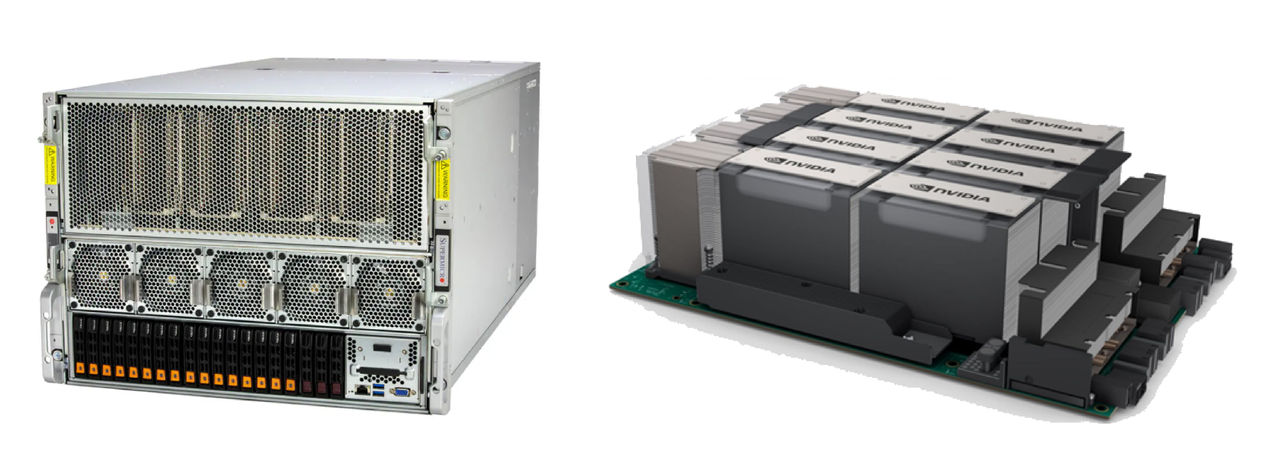

全新的 AI 伺服器 —— GPU SuperServer SYS-821GE-TNHR，支援第 5 / 第 4 代 Intel® Xeon® 可擴充處理器，以及 NVIDIA HGX™ H200 八顆 GPU 平台，提供強大的高效能運算能力，加速複雜光學模擬與設計流程。
此系統結合 Ansys 解決方案後，進一步強化了高效能運算能力與應用效率，讓複雜模擬與設計流程更加快速且精準。
OptiSLang - Optimization Optimal Design
針對矽光子晶片，我們使用 OptiSLang 對被動元件進行了參數分析。

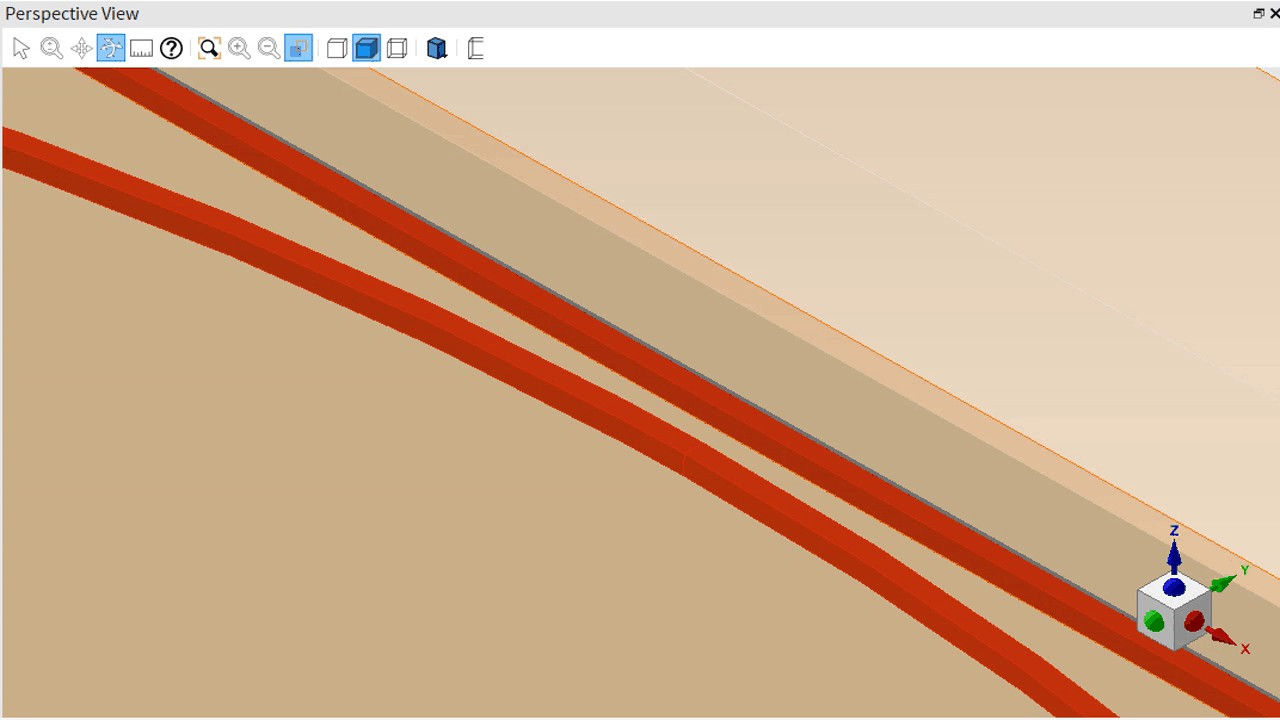

特別地，對環形共振腔的間隙（gap）與寬度（width）進行了深入探討與模擬。
OptiSLang 能夠揭示這兩個參數之間的相互關係，使設計者能在設計中有效利用參數群組進行優化與調整。
透過 OptiSLang 的最佳化演算法，對 pn 接面中的濃度、電壓與損耗等參數進行優化，以尋找最佳設計組合。這使元件參數設定與多條件最佳化能夠自動化執行，大幅提升設計效率與準確性。
最佳化設計通常位於圖表邊緣，也就是所謂的帕雷托前緣（Pareto front）。
OptiSLang 利用區域性預測係數（CoP, Coefficient of Prognosis）與最佳化準則，在多尺度間評估各參數的重要性，並選取至少七組樣本進行迭代，以建立代理模型（metamodel）。
每一組設計結果都會用來構建這個模型，協助進行快速且準確的設計預測與優化。

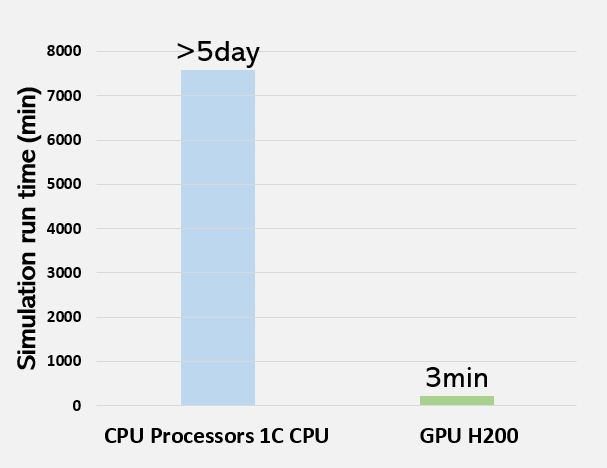

透過將 SMCI AI 伺服器與 NVIDIA H200 加速器結合，我們在自動化優化掃描工作流程中，相較於單核心 CPU，實現了 5200 倍的速度提升。這使我們能在僅 3 至 4 分鐘 內完成 263,464 次迭代，而這在傳統 CPU 上將耗費大量時間。
Result
透過將 SMCI AI 伺服器與 NVIDIA H200 加速器結合，我們在自動化優化掃描工作流程中，相較於單核心 CPU，實現了 5200 倍的速度提升。這使我們能在僅 3 至 4 分鐘 內完成 263,464 次迭代，而這在傳統 CPU 上將耗費大量時間。
OptiSLang 透過參數掃描與優化流程，產生大量設計數據及其對應的性能指標。這些數據可用作機器學習或深度學習模型的訓練資料，協助人工智慧理解設計參數與性能之間的關係。此方法能加速設計預測流程，實現快速模擬替代（代理建模），並進一步支援自動化的設計決策與優化作業。
