Ansys Motor-CAD 整合多物理場馬達設計與分析模擬軟體

Ansys Motor-CAD是專用的電機設計工具,可在整個轉矩-速度運行範圍內進行快速多物理場模擬。Motor-CAD使設計工程師能夠評估整個工作範圍內的電機拓撲和概念,以生成針對性能、效率和尺寸進行了優化的設計。



為了深入分析和驗證電機設計,可以將Motor-CAD模型轉移到Ansys Maxwell,Ansys Icepak和Ansys Fluent。將這些求解器與Motor-CAD結合使用可提供2D / 3D分析功能,使用戶能夠分析最終效果、退磁、鐵芯損耗、磁滯和其他電磁現象,計算運行時的熱量並設計完整的電機冷卻系統。

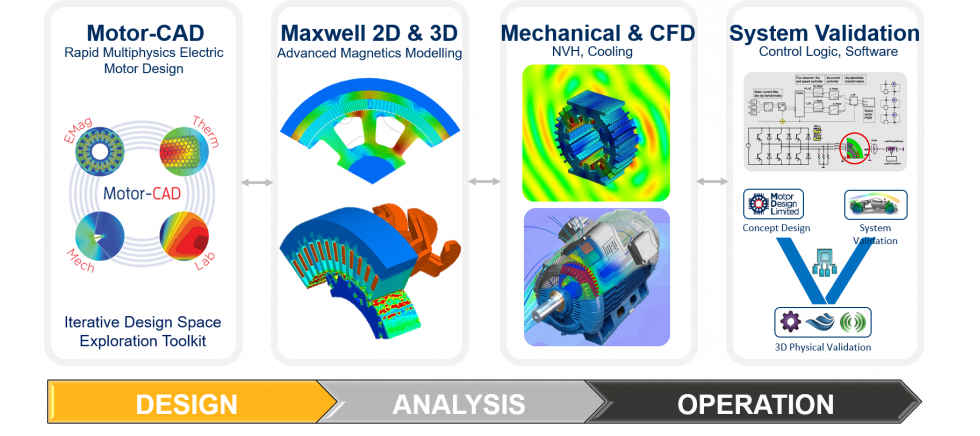

8.2-motor design.png

主要應用

Ansys Motor-CAD可以幫助工程師模擬內藏式永磁馬達(IPM)、感應馬達(IM)、開關磁阻馬達(SRM)或同步繞線型馬達(WFSM)的最佳電動機設計。

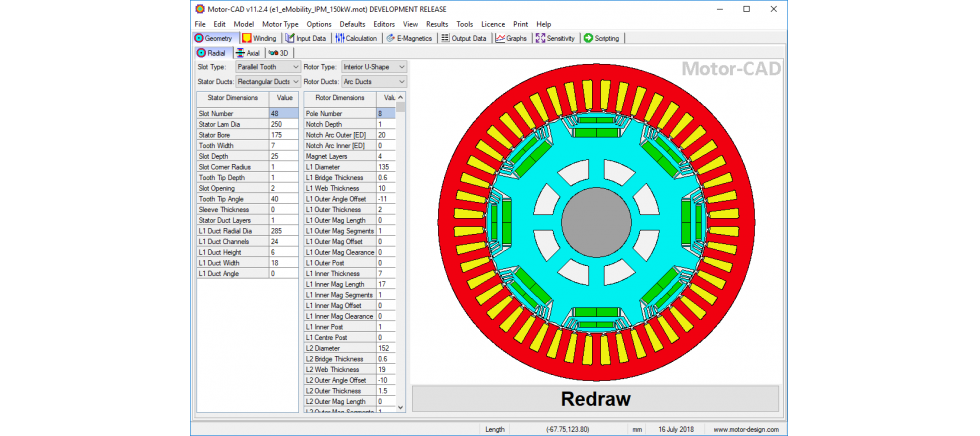

8.4-ipm.png 內藏式永磁馬達

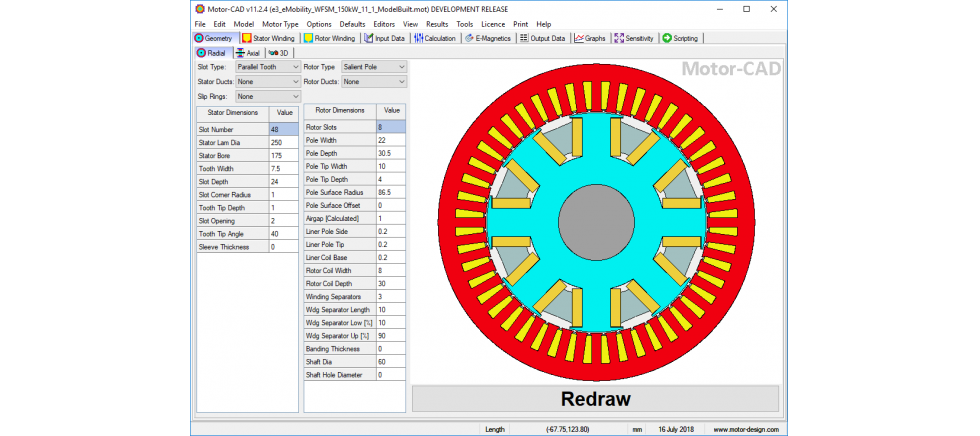

8.5-wfsm.png 同步繞線型馬達

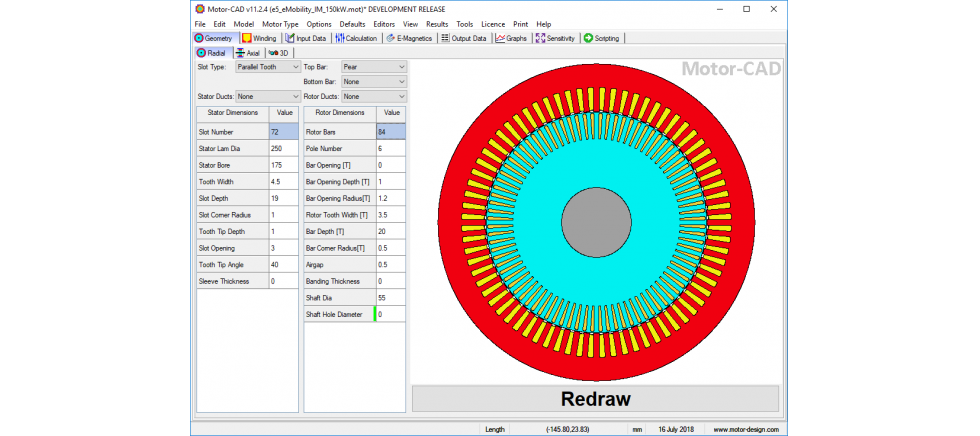

8.6-im.png 感應馬達

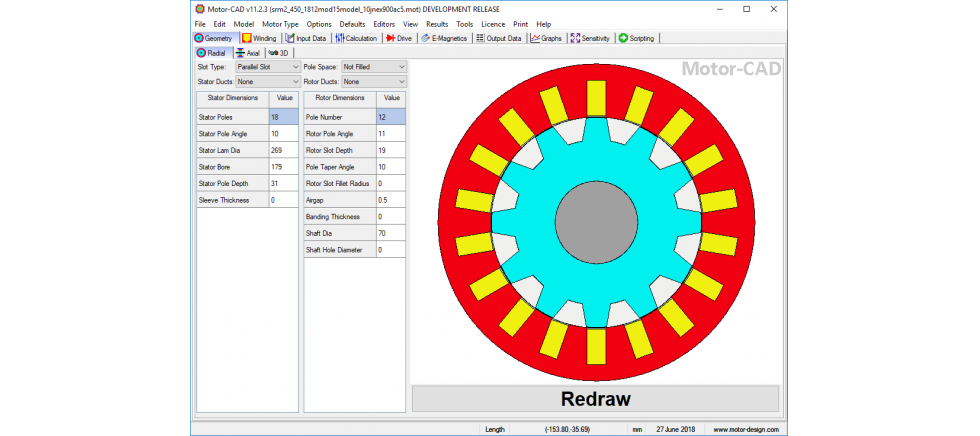

8.7-srm.png 開關磁阻馬達

相關資訊

Ansys Motor-CAD – 手冊

8.8-ansys motor-cad- brochure.png

電動汽車馬達性能分析

8.9-performance analysis of electric motors for ev powertrains.png
